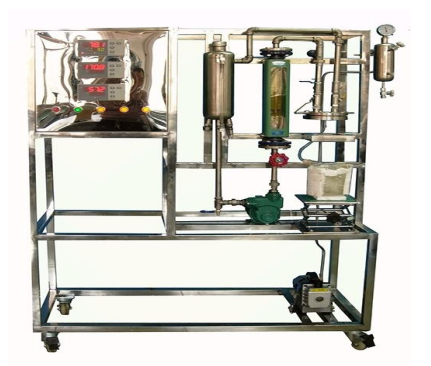

LGH-STM02型滲透膜蒸發實驗裝置

一、裝置功能

1. 理解滲透蒸發的分離原理。
2. 掌握滲透蒸發分離乙醇水的操作方法。
3. 研究影響滲透蒸發分離性能的主要因素及其影響規律。
二、主要配置
原料罐、加熱棒、溫度儀表、轉子流量計、料泵、放液閥、壓力計、溫度傳感器、膜組件、取樣瓶、冷井、真空表、緩沖罐、真空泵、不銹鋼支架、不銹鋼控制屏

三、公用設施
1. 水：裝置需冷卻水，自帶和自來水管相連的接口。
2. 電：電壓 AC220V，功率 3.0KW，標準單相三線制。每個實驗室需配置 1～2 個接地點（安全地及信號地）。
3. 實驗體系：乙醇-水體系
四、技術參數
1. 膜指標：直徑×長度:Φ1.3×500mm，根數：300；截留分子量：10 萬單位；*大流量：200ml/min；乙醇膜滲透通量：大于 80 g/（m2·h）。
2. 原料罐：φ100×260mm，304 不銹鋼材質。
3. 電加熱棒 600W，304 不銹鋼材質。
4. 溫度傳感器 PT100 熱電阻，智能數顯溫度控制儀及顯示儀。
5. 緩沖罐；φ89×200mm，304 不銹鋼材質。
6. 冷井儲槽φ120×150mm（帶保溫），304 不銹鋼材質。
7. 循環進料泵：防腐泵，流量 12L/min，揚程 10m，功率 90W，不銹鋼材質。
8. 真空泵：旋片式真空泵抽氣速率: ≥2L/s 轉速: 2800r/min，功率: 370W。
9.流量計采用 LZB-15（16-160）L/h。
10. 各項電路指示、操作均在控制屏面板進行。
11. 框架為 304 不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
12. 外形尺寸：1050×500×1700mm（長×寬×高），外形為可移動式設計，帶 3 寸雙剎車輪。
五、測控組成

變量	檢測機構	顯示機構	執行機構
進料流量	轉子流量計	轉子流量計	手動調節
物料槽加熱溫度	PT100 鉑電阻	數字溫度控制儀	固態調壓模塊
真空度	指針式壓力表	壓力表就地顯示	無
