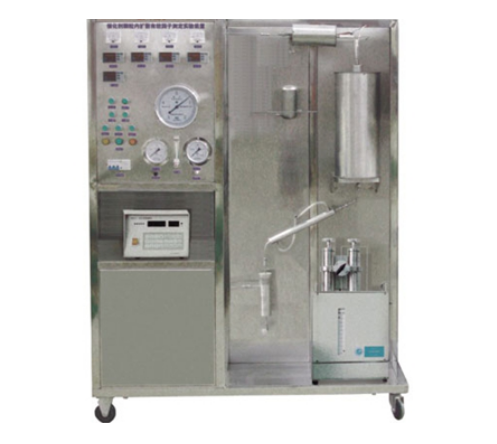

LGH-CYZ02型催化劑內擴散有效因子測定裝置

（LGH-CYZ02A型數字型催化劑內擴散有效因子測定裝置）

一、裝置功能
1.了解內、外擴散過程及其對反應的影響。
2.掌握催化劑內擴散有效因子的概念及其測定方法。
3.了解本征反應動力學的實驗測定方法。
4.了解固定床反應器中床層的溫度分布情況。
二、主要配置
微型液體計量泵、氣體流量計、混合器、預熱器、反應器、氣液分離器、冷凝器、溫度儀表、壓力儀表、濕式氣體流量計、閥門、實驗管道、不銹鋼框架及控制屏。
三、公用設施
1.水：裝置需冷卻水，自帶和自來水管相連的接口。
2.電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
3.實驗物料：苯
四、技術參數
1.反應器加熱爐：230×230×500mm，開啟式，加熱功率(三段加熱)各1KW，加熱形式：碳化硅爐+金屬內襯，*高使用溫度，600℃。
2.微型隔膜計量泵；流量：0.2-5ml/min；沖程頻率:120n/min，數量1臺。
3.預熱器：304不銹鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力，常壓。
4.加料罐:體積500ml，材質：304不銹鋼，數量1個；混合器：50 ml，304不銹鋼，數量1個。
5.冷卻器：Φ 51×400mm（內盤管）；使用壓力，常壓，數量1個。
6.氣液分離器：ф57×200mm，304不銹鋼制；使用壓力，常壓。
7.流量計：防腐轉子流量計60-600ml/min。
8.濕式流量計：2L，數量1個；不銹鋼指針壓力表0-0.4MPa,數量2臺。
9.控溫儀表：人工智能型儀表，精度FS≤0.2%。
10.各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏面板進行。
11.框架為不銹鋼材質，結構緊湊，外形美觀，流程簡單。
13. 外形尺寸：1500×550×1700mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
五、測控組成

LGH-CYZ02型催化劑內擴散有效因子測定裝置	變量	檢測機構	顯示機構	執行機構
	氫氣流量	轉子流量計	就地顯示	手動調節
	苯加入量	計量泵	數字流量顯示儀	頻率調節
	預熱器加熱溫度	K型熱電偶	數字溫度控制儀	固態調壓模塊
	反應器加熱溫度	K型熱電偶	數字溫度控制儀	固態調壓模塊
	反應溫度	K型熱電偶	數字溫度儀表	無
	反應壓力	指針式壓力表	壓力表就地顯示	無
LGH-CYZ02A型數字型催化劑內擴散有效因子測定裝置	變量	檢測機構	顯示機構	執行機構
	氫氣流量	質量流量計	數字流量顯示儀，精度：0.5%FS	手動調節
	苯加入量	計量泵	數字流量顯示儀，精度：0.5%FS	頻率調節
	預熱器加熱溫度	K型熱電偶	數字溫度控制儀，精度：0.5%FS	固態調壓模塊
	反應器加熱溫度	K型熱電偶	數字溫度控制儀，精度：0.5%FS	固態調壓模塊
	反應溫度	K型熱電偶	數字溫度儀表，精度：0.5%FS	無
	反應壓力	壓力傳感器	數字壓力儀表，精度：0.5%FS	無

六、LGH-CYZ02A數字型增加的功能
1.在線分析系統：用戶可選配在線六通閥氣體取樣系統及氣相色譜儀
2.模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
