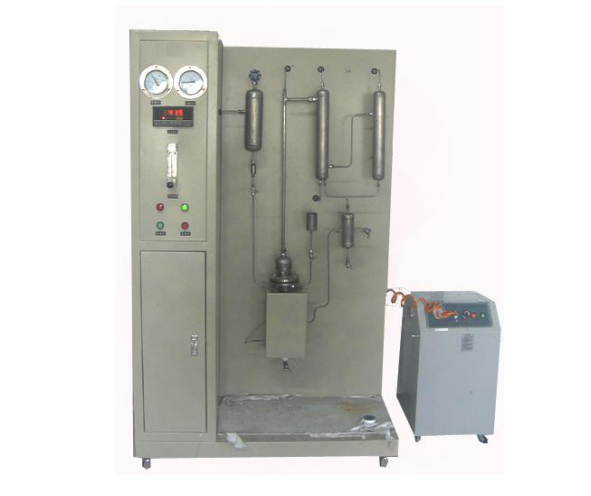

LGH-JBS02型甲苯氧化制苯甲酸實驗裝置

（LGH-JBS02A型數字型甲苯氧化制苯甲酸實驗裝置）

一、裝置功能
1.熟悉甲苯液相氧化制苯甲酸的實驗裝置和工藝流程。
2.了解氣液反應器的特點。
3.測定苯甲酸的濃度，掌握甲苯液相氧化的反應規律。

二、主要配置
反應器、無油空壓機、混合器、原料罐、產品槽、冷凝器、油水分離器、流量計、壓力表、溫控儀表、不銹鋼框架及控制屏等。
三、公用設施
1.水：裝置需冷卻水，自帶和自來水管相連的接口。
2.電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
3.實驗物料：甲苯；空氣作為氧化劑， Co 含量為 11%的環烷酸鈷為催化劑，苯甲醛為引發劑
四、技術參數
1.反應器：采用不銹鋼鼓泡塔反應器，反應管直徑：φ50mm，長度：350mm，外壁纏有電熱帶以給反應器供熱，功率500W；反應器內的溫度由數字式智能溫度控制器進行測量與控制。
2.氣體緩沖罐：304不銹鋼材質，容積2L。
3.無油氣體壓縮機：額定排氣壓力：0.3MPa，額定排氣流量：0.2-0.9m3/h,功率：550W。
4.冷凝器為不銹鋼列管式，ф40×400mm，304不銹鋼材質。
5.油水分離器：ф50×150mm，304不銹鋼材質。
6.流量計：氣體轉子流量計60-600L/h，觀察、控制進料流量。
7.壓力儀表: Y-100型壓力表，0～0.6MPa。
8.控溫儀表：人工智能型儀表，精度FS≤0.2%。
9.各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏面板進行。
10.框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單。
11.外形尺寸：1500×550×1700mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
五、測控組成

LGH-JBS02型甲苯氧化制苯甲酸實驗裝置	變量	檢測機構	顯示機構	執行機構
	氣體流量	轉子流量計	就地顯示	手動調節
	鼓泡器加熱溫度	K型熱電偶	數字溫度控制儀	固態調壓模塊
	反應壓力	指針式壓力表	壓力表就地顯示	無
LGH-JBS02A型數字型甲苯氧化制苯甲酸實驗裝置	變量	檢測機構	顯示機構	執行機構
	氣體流量	質量流量計	數字流量顯示儀，精度：0.5%FS	手動調節
	鼓泡器加熱溫度	K型熱電偶	數字溫度控制儀，精度：0.5%FS	固態調壓模塊
	反應壓力	壓力傳感器	數字壓力儀表，精度：0.5%FS	無

六、LGH-JBS02A數字型增加的功能
1.在線分析系統：用戶可選配在線六通閥氣體取樣系統及氣相色譜儀。
2.模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套。
