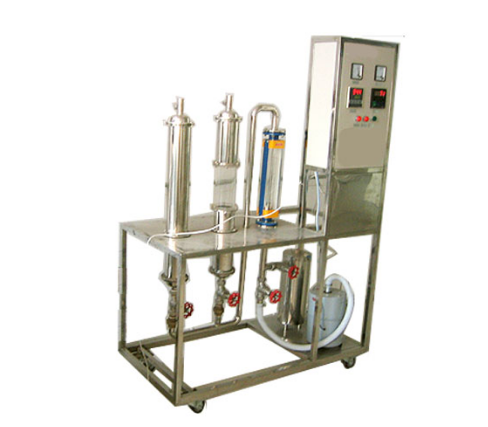

LGH-GCY02型固體小球對流傳熱系數測定實驗裝置

（LGH-GCY02A型數字型固體小球對流傳熱系數測定實驗裝置）

一、裝置功能
1.測定不同環境與小鋼球之間的對流傳熱系數，并對所得結果進行比較。
2.了解非定常態導熱的特點以及畢奧準數（Bi）的物理意義。
3.熟悉流化床和固定床的操作特點。

二、主要配置
開關模塊、轉換模塊、數顯溫控儀表、風機、管式電爐；玻璃砂粒床、轉子流量計、不銹鋼框架及控制屏。
三、公用設施
電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
四、技術參數
1.運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。
2.傳熱形式：自然對流、強制對流、流化床、固定床。
3.控溫管式爐，管式爐溫：0～600℃；玻璃制砂粒床。
4.空氣流量：氣體玻璃轉子流量計，2.5～25m3/h。
5.風機：風壓14KPa，風量70m3/h，功率750W。
6.溫度控制：K型熱電偶溫度傳感器，智能溫度控制儀，分辨率：0.1℃。防干燒自動控制系統。
7.外形尺寸：1200×500×1700mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
五、測控組成

LGH-GCY02型固體小球對流傳熱系數測定實驗裝置	變量	檢測機構	顯示機構	執行機構
	空氣流量	轉子流量計	轉子流量計	手動閥控
	加熱爐溫度	K型熱電偶	數字溫度控制儀	固態調壓模塊
	鋼球溫度	K型熱電偶	數字溫度儀表	無
	床層壓降	U型壓力計	就地顯示	無
LGH-GCY02A型數字型固體小球對流傳熱系數測定實驗裝置	變量	檢測機構	顯示機構	執行機構
	空氣流量	渦街流量計	數字流量顯示儀，精度：0.5%FS	手動閥控
	加熱爐溫度	K型熱電偶	數字溫度控制儀，精度：0.5%FS	固態調壓模塊
	鋼球溫度	K型熱電偶	數字溫度儀表，精度：0.5%FS	無
	床層壓降	風壓傳感器	數字壓力控制儀，精度：0.5%FS	無

六、LGH-GCY02A數字型增加的功能
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套。
