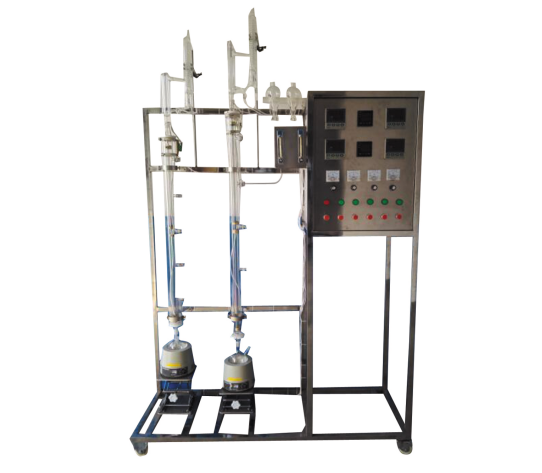

LGH-DJL02型多功能精餾實驗裝置

（LGH-DJL02A型數字型多功能精餾實驗裝置）

一、裝置功能
1.用于各種有機物質的精制分離，裝置有兩個塔，一個為無側口的玻璃塔體，另一個為有五個側口的玻璃塔體，配有擺錘式的回流塔頭，既可以實現連續操作，又可以進行間歇操作，既可采用分相回流，又可采用混相回流。
2.多功能精餾實驗裝置可實現反應精餾、萃取精餾、普通常減壓精餾等操作。
3.LGH-DJL02型 多功能精餾實驗裝置能完成不同回流比操作，考察回流比對產物分布、分離效率的影響。

二、主要配置
玻璃精餾塔、預熱器、電加熱器、流量計、溫度傳感器、溫度儀表、不銹鋼支架、不銹鋼控制柜。
三、公用設施
1.水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂的冷凝器后排出。
2.液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。
3.電：電壓AC220V，功率2KW，標準單相三線制。
四、技術參數
1、雙玻璃填料塔，塔體直徑φ20mm，塔1：高1400mm，塔2：高1200mm。不銹鋼φ2×2mmθ網環填
料，塔體外壁二段透明導電膜加熱保溫（手動控制）塔釜容積500ml。雙塔可獨立操作。
2、雙預熱器與控溫系統，溫度與塔頂回流自控，塔頂、塔釜測溫獨立數字顯示。
3、塔1：五側口，塔2：無側口，塔體外壁2段導電膜加熱保溫（手動控制），塔1和塔2均有溫
度與回流自控，塔1和塔2的塔頭為蛇管冷凝器，擺錘式回流結構和蛇管冷凝器油水分相器結構。
4、蠕動泵2臺，外控功能：轉速控制，方向控制，啟?？刂?。轉速范圍：0.1-100rpm。轉速分辨率：
0.1rpm。流量范圍: 0.07-380ml/min。
5、250ml高位玻璃加料瓶，LZB--2轉子流量計：流量范圍2.5～25ml/min ，數量2套。
6、真空系統：含真空泵、緩沖罐，閥門、壓力計等。
7、宇電AI518溫度控制儀，宇電AI704M溫度巡檢儀。
8、各項操作及溫度、回流比、流量的顯示、調節、控制全在控制屏面板進行。
9、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
10、外形尺寸：1500×600×2200mm（長×寬×高），拋光不銹鋼框架，帶剎車輪。
五、測控組成

LGH-DJL02型多功能精餾實驗裝置	變量	檢測機構	顯示機構	執行機構
	流量	轉子流量計	轉子流量計	手動調節
	回流比	回流比繼電器	回流比控制顯示儀	回流比控制顯示儀
	精餾1塔釜溫度	PT100鉑電阻	數字溫度控制儀	固態調壓模塊
	精餾1塔節	PT100鉑電阻	數字溫度儀表	無
	精餾1塔頂	PT100鉑電阻	數字溫度儀表	無
	精餾2塔釜溫度	PT100鉑電阻	數字溫度控制儀	固態調壓模塊
	精餾2塔節溫度	PT100鉑電阻	數字溫度儀表	無
	精餾2塔頂溫度	PT100鉑電阻	數字溫度儀表	無
LGH-DJL02A型數字型多功能精餾實驗裝置	流量	轉子流量計	轉子流量計	手動調節
	回流比	回流比繼電器	回流比控制顯示儀，精度：0.5%FS	回流比控制顯示儀
	精餾1塔釜溫度	PT100鉑電阻	數字溫度控制儀，精度：0.5%FS	固態調壓模塊
	精餾1塔節	PT100鉑電阻	數字溫度儀表，精度：0.5%FS	無
	精餾1塔頂	PT100鉑電阻	數字溫度儀表，精度：0.5%FS	無
	精餾2塔釜溫度	PT100鉑電阻	數字溫度控制儀，精度：0.5%FS	固態調壓模塊
	精餾2塔節溫度	PT100鉑電阻	數字溫度儀表，精度：0.5%FS	無
	精餾2塔頂溫度	PT100鉑電阻	數字溫度儀表，精度：0.5%FS	無

六、LGH-DJL02A型數字型增加的功能
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、回流比等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套。
