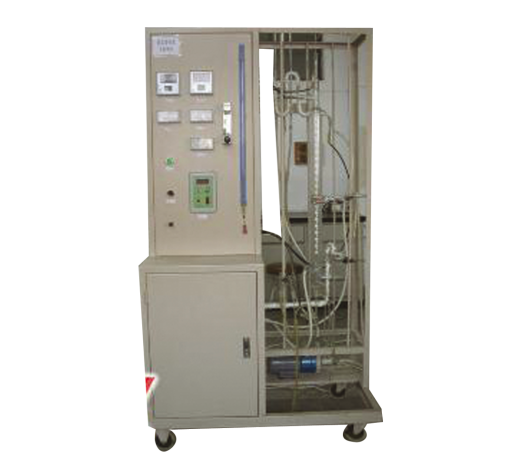

LGH-RCZ03型圓盤塔二氧化碳吸收液膜傳質系數測試裝置

一、裝置功能
1.掌握氣液吸收過程液膜傳質系數的測定方法。
2.了解圓盤塔結構及操作。
3.根據實驗數據求出液膜傳質系數與液流速率之間關系式。

二、主要配置
水泵、高位槽、轉子流量計、皂膜流量計、圓盤塔、水飽和器、U型測壓管、超級恒溫槽、不銹鋼框架及控制屏。
三、公用設施
1.水：裝置自帶恒溫水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。
2.電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
3.實驗溫度：室溫；實驗體系：CO2～水；水流速：4～14L/h
四、技術參數
1.圓盤塔中的圓盤為素瓷材質，圓盤塔內系一根不銹鋼絲串連四十個相互垂直交叉的圓盤而成。每一圓盤的尺寸為直徑φ14.3 mm，厚度4.3 mm。
2.蓄水箱：容積約60L，304不銹鋼材質。
3.超級恒溫槽：功率1.0KW，常溫-60℃。
4.水泵：微型磁力泵，流量12L/min，揚程6m，功率30W。
5.皂膜流量計范圍：0-50ml,轉子流量計范圍：1.6～16L/h。
6.智能溫控儀表、固態調壓器、固態繼電器控制，溫度控溫精度±5℃。
7.各項電路指示、操作均在控制屏面板進行。
8.控制屏面板及實驗臺架為304不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
9.外形尺寸：1000×500×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
五、測控組成

變量	檢測機構	顯示機構	執行機構
液體流量	轉子流量計	轉子流量計	手動調節
CO2流量	皂膜流量計	就地顯示	手動調節
氣體壓力	U型壓力計	就地顯示	無
恒溫水浴加熱溫度	PT100鉑電阻	數字溫度控制儀	固態調壓模塊
液相溫度	PT100鉑電阻	數字溫度儀表	無
液相溫度	PT100鉑電阻	數字溫度儀表	無
