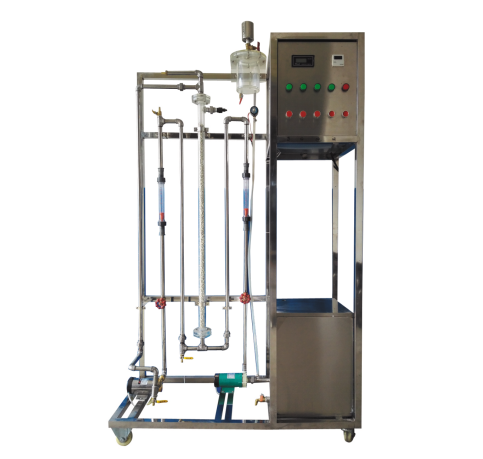

LGH-QFY02型管式反應器流動特性測定實驗裝置

（LGH-QFY02A型數字型管式反應器流動特性測定實驗裝置）

一、裝置功能
1.了解連續均相管式循環反應器的返混特性。
2.管式反應器流動特性測定實驗裝置通過脈沖法測管式反應器停留時間分布。
3.分析觀察連續均相管式循環反應器的流動特征。
4.管式反應器流動特性測定實驗裝置能研究不同循環比下的返混程度，計算模型參數n。

二、主要配置
管式反應器、流量計、水箱、循環泵、數顯電導率儀、閥門、管路、不銹鋼臺架及控制屏。
三、公用設施
1.水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。
2.電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
3.實驗物料：自來水、KCl溶液
四、技術參數
1.運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。
2.管式反應器：直徑φ35mm，長度1200mm；填料類型及尺寸：拉西環，Ф4mm。
3.水泵：微型磁力泵，流量12L/min，揚程6m，功率30W。
4.循環泵：流量12L/min，揚程10m，功率90W。
5.水流量：6-60L/h和25～250L/h，液體轉子流量計，觀察、控制流量。
6.電導率儀：數字電導率檢測儀，測定示蹤劑的含量。
7.LWB電磁閥（24v）和三通閥控制切換示蹤劑，數顯計測器控制示蹤劑加入量。
8.各項操作及顯示、調節、控制全在控制屏面板進行。
9.框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
10.外形尺寸：1200×500×1600mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
五、測控組成

LGH-QFY02型管式反應器流動特性測定實驗裝置	變量	檢測機構	顯示機構	執行機構
	進水流量	轉子流量計	轉子流量計	手動調節
	循環流量	轉子流量計	轉子流量計	手動調節
	濃度	在線電導率儀	數字顯示	無
LGH-QFY02A型數字型管式反應器流動特性測定實驗裝置	變量	檢測機構	顯示機構	執行機構
	進水流量	轉子流量計	轉子流量計	手動調節
	循環流量	渦輪流量計	數字流量顯示儀，精度：0.5%FS	手動調節
	濃度	在線電導率儀	數字顯示，精度：0.5%FS	無
	示蹤劑流動時間	時間控制器	上位機采集	無

六、LGH-QFY02A數字型增加的功能
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：流量、電導率、時間等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
