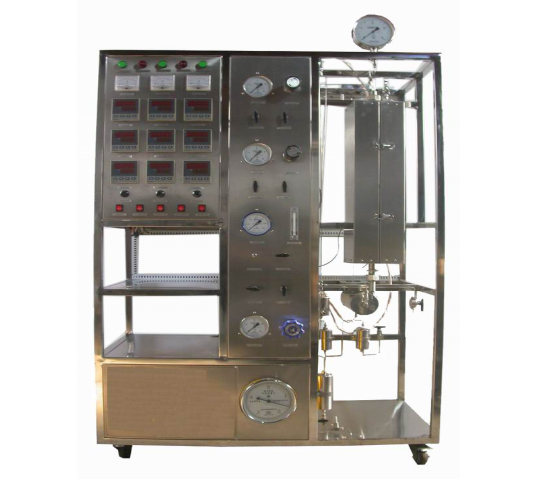

LGH-QCH02型氣固相固定床催化反應實驗裝置

（LGH-QCH02A型數字型氣固相固定床催化反應實驗裝置）

一、裝置功能
1.用于固定床教學和工藝數據的測定。
2.科學研究催化劑評選及壽命試驗。
3.可作加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。

二、主要配置
固定床反應器、預熱器、加熱爐、混合器、冷凝器、氣液分離器、轉子流量計、濕式氣體流量計、計量泵、壓力表、溫控儀表、不銹鋼框架、控制屏。
三、公用設施
1.水：裝置需冷卻水，自帶和自來水管相連的接口。
2.電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
四、技術參數
1.小型管式固定床反應器：φ20×550mm，304不銹鋼材質；熱電偶套管，φ3mm，內插Φ1mm熱電偶；催化劑裝填量：5-30ml；*高使用壓力，0.2MPa.
2.反應器加熱爐：230×230×500mm，開啟式三段加熱，總功率：3KW，加熱形式：碳化硅爐管+金屬內襯，*高使用溫度：600℃。
3.預熱器：304不銹鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力，常壓。
4.流量計：采用LZB-3（40~400ml/min）型氣體流量計兩支,流量計自帶調節閥。
5.微型隔膜計量泵：*大流量：3L/h，沖程頻率120n/min，吸程2m，工作功率：30W。
6.壓力表：量程:0~0.6MPa，分別對氣體的壓力和反應器壓力進行測定。
7.混合器：304不銹鋼材質，容積約50ml，在預熱器入口前將各原料匯合并一同送入預熱器。
8.冷凝器：ф40×400mm，材質：304不銹鋼。出口氣體冷卻除去多余的水分。
9.氣液分離器：ф50×150mm，材質：304不銹鋼。
10.各項操作及壓力、流量的顯示、調節、控制全在控制屏面板進行。
11.框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
12.外形尺寸：1600×550×1900mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
五、測控組成

LGH-QCH02型氣固相固定床催化反應實驗裝置	變量	檢測機構	顯示機構	執行機構
	氣體流量	轉子流量計	轉子流量計	手動閥控
	液體加入量	計量泵	數字流量顯示儀	沖程頻率調節
	預熱溫度	K型熱電偶	數字溫度控制儀	固態調壓模塊
	加熱爐溫度	K型熱電偶	數字溫度控制儀	固態調壓模塊
	反應溫度	K型熱電偶	數字溫度儀表	無
	反應壓力	指針式壓力表	壓力表就地顯示	無
LGH-QCH02A型數字型氣固相固定床催化反應實驗裝置	變量	檢測機構	顯示機構	執行機構
	氣體流量	轉子流量計	轉子流量計	手動閥控
	液體加入量	計量泵	數字流量顯示儀，精度：0.5%FS	沖程頻率調節
	預熱溫度	K型熱電偶	數字溫度控制儀，精度：0.5%FS	固態調壓模塊
	加熱爐溫度	K型熱電偶	數字溫度控制儀，精度：0.5%FS	固態調壓模塊
	固定床反應溫度	K型熱電偶	數字溫度儀表，精度：0.5%FS	無
	反應壓力	壓力傳感器	數字壓力儀表，精度：0.5%FS	無

六、LGH-QCH02A數字型增加的功能
1.在線分析系統：用戶可選配在線六通閥氣體取樣系統及氣相色譜儀。
2.模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套。
