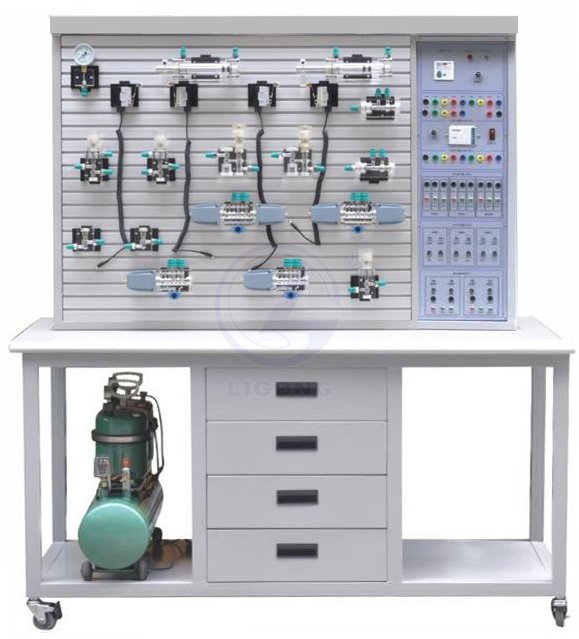

LG-YY18A型透明液壓與氣動PLC控制綜合實驗臺

一、主要特點

1、主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。

2、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十裝回路快捷、方便。

4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。

5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

A面-液壓面

B面-氣動面

二、主要技術參數

1、電源：AC220V 50HZ

2、直流電源輸入AC220V 輸出DC24V/3A

3、可編程控制器（PLC）：三菱FX1S－20MR主機 （繼電器輸出方式）

4、液壓實驗泵站電機功率：400W 調速范圍0－1500r/min

外型尺寸： 550mm×350mm×450mm

5、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。

6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵*高壓力：Pmax=2.5Mpa）

7、電磁換向閥：AC220V 吸力3Mpa

8、實訓裝置外型尺寸：1500mm×650mm×1800mm

三、透明液壓傳動實訓裝置的換向回路

1、用手動換向閥的換向回路。

2、用中位機能換向閥的用鎖回路。

3、用液控平向閥的閉鎖回路。

4、壓力調定回路。

5、二級壓力控制回路。

6、用減壓閥的減壓回路。

7、用增壓缸的增壓回路。

8、用H型換向閥的卸載回路。

9、進油節流調速回路。

10、回油節流調速回路。

11、調速齒輪泵的換向調速回路。

12、調速齒輪泵和調速閥組成的復合調速回路。

13、流量閥短接的速度換接回路。

14、用調速閥串連聯的二次進給同路。

15、用調速閥并聯的二次進給同路。

16、用順序閥的順序動作回路。

17、用壓力繼電回的順序動作回路。

18、用行程開關控制的順序動作回路。

19、用行程換向閥的順序動作回路。

20、串聯液壓缸的同步回路。

21、用先導型溢流閥控制的換向回路。

四、主要技術參數

1、電源AC 220V 50HZ

2、直流電源：輸入AC 220V，輸出DC 24V/2A

3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入8輸出（繼電器輸出方式）

4、空氣壓縮機（基本配置小型機）電機功率：250W 電源：AC220V

5、公稱容量：10L

6、額定輸出氣壓0.7Mpa

7、實訓裝置外型尺寸：1500mm×650mm×1800mm

五、主要特點

1、主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。

2、配備工業常用氣動元件，且均配有過渡底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，拆接方便快捷。

3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。

4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

六、基本實訓回路

1、單作用氣缸的換向回路 12、過載保護回路

2、雙作用氣缸的換向回路 13、互鎖回路

3、單作用氣缸速度控制回路 14、單缸單往復控制回路

4、雙作用氣缸單向調速回路 15、單缸連續往復動作回路

5、雙作用氣缸雙向調速回路 16、直線缸、旋轉缸順序動作回路

6、速度換接回路 17、多缸順序動作回路

7、緩沖回路 18、雙缸、同步動作回路

8、二次壓力控制回路 19、回缸聯動回路

9、高低壓轉換回路 20、卸荷回路

10、計數回路 21、或門型梭閥的應用回路

11、延時回路 22、快速排氣閥應用回路

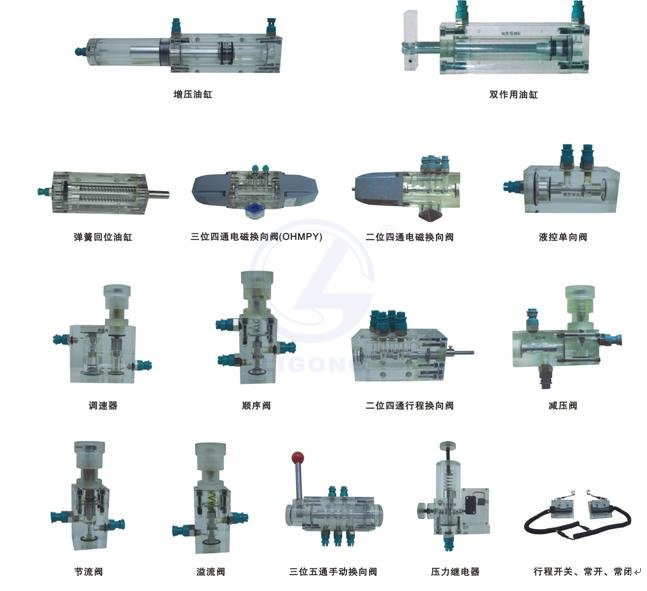

六、透明液壓實訓臺元件:

LG-YY18A型透明液壓與氣動PLC控制綜合實驗臺

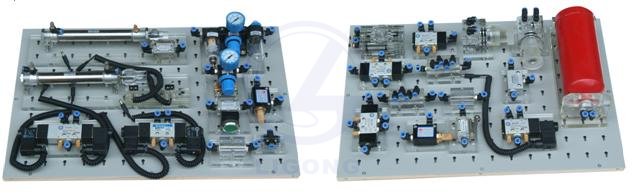

七、氣動實訓臺元件:

八、透明液壓傳動實訓裝置配置清單

序號	分類	元件名稱	數 量
1	實訓臺	實訓臺	1
2	實訓支架	實訓柜	1
2	實訓支架	桌面	1張
3	泵站（裝在實訓臺內）	拖動直流電機	1
		專用直流電源及調速控制電路	1
		高精度數字轉速表	1
		齒輪油泵	1
		油箱	1
4	組合透明元件	雙作用油缸（帶行程撞塊）	2
		彈簧回位油缸	1
		增壓油缸	1
		輔助油箱	1
		單向閥	2
		液控單向閥	2
		溢流閥（直動式）	2
		節流閥（直動式）	1
		調速閥	2
		順序閥	2
		減壓閥	1
		二位二通電磁換向閥	1
		二位四通電磁換向閥	2
		“O”型三位四通電磁換向閥	1
		“H”型三位四通電磁換向閥	1
		“M”型三位四通電磁換向閥	1
		二位四通行程換向閥	1
		三位五通手動換向閥	1
		壓力繼電器	1
		壓力表	3
		微動行程開關（常開、常閉）	2
		三通	10
5	附件	毛巾	2條
		油盤	1個
		透明液壓皮管 φ8	20米
		專用液壓油	10斤
6	電器配件	電磁閥通用連接線	3條
		壓力繼電器插頭線	1條
		編程電纜（三菱）	1條
7	工具盒	螺絲刀（一字、十字）	各1把
		剪刀	1把
		活動板手	1把
		尖嘴鉗	1把
		內六角扳手M5	1把
		內六角扳手M6	1把
		內卡簧鉗	1把
		外卡簧鉗	1把
		油塞	5只
		快速油接頭	5只
		各種密封圈	1袋
9	資料	實訓使用說明書	1冊
9	資料

九、氣動PLC控制實驗臺配置清單

序號	分類	元件名稱	數 量
1	實訓裝置	實訓桌	1
1	實訓裝置	實訓臺	1
2	氣泵	空氣壓縮機WY5.2-雙頭（2臺實驗可同時使用）	1
3	組合元件（工業型）	單作用缸 QGX25ⅹ100（工業型）	1
		雙作用缸 QGX25ⅹ100（工業型）	1
		旋轉氣缸（透明有機玻璃）	1
		三聯件 AC2000（工業型）	1
		減壓閥（帶壓力表）AR2000（工業型）	1
		手動換向閥 H210—08（工業型）	1
		單電磁換向閥（二位五通）4V210-8（DC24V）（工業型）	2
		雙電磁換向閥（二位五通）4V220-8（DC24V）（工業型）	1
		雙電磁換向閥（三位五通）4V230-8（DC24V）（工業型）	1
		單氣換向閥（二位五通）4A210—08（工業型）	2
		雙氣換向閥（二位五通）4A210—08（工業型）	2
		行程閥（機控）MOV—2（工業型）	1
		行程閥（按鈕）MOV—3A（工業型）	1
		或門型梭閥ST—02（工業型）	2
		快速排氣閥1/4 QE—02（工業型）	2
		單向節流閥RE—02（工業型）	2
		單向節流閥JSC601（工業型）	1
		單向閥1/4（工業型）	2
		順序閥（透明有機玻璃）	2
		氣容	1
		六通（透明有機玻璃）	2
4	附件	氣管（30米） PU6ⅹ4	1盤
5	電器配件	行程開關（裝在缸體上）	2個
5	電器配件	編程電纜（三菱）	1條
6	工具盒	內六角扳手	2把
		螺絲刀	2把
		剪刀	1把
		活動板手	1把
		尖嘴鉗	1把
		消聲器（小）1/8	2只
		消聲器（大）3/8	1只
		三通（T型三通）Ø 6	4只
		三通（Y型減徑三通）Ø 8—Ø 6	1只
		四通Ø 6	2只
		L型（螺紋二通）601	2只
		L型（螺紋二通）602	2只
		氣孔塞頭Ø 6	5只
		生料帶	1個
		保險絲3A	2只
7	資料	使用說明書	1冊
7	資料	光盤（PLC編程軟件，PLC程序）	1碟
