LGJ-SYQ02型雙面工業液壓氣動實訓臺

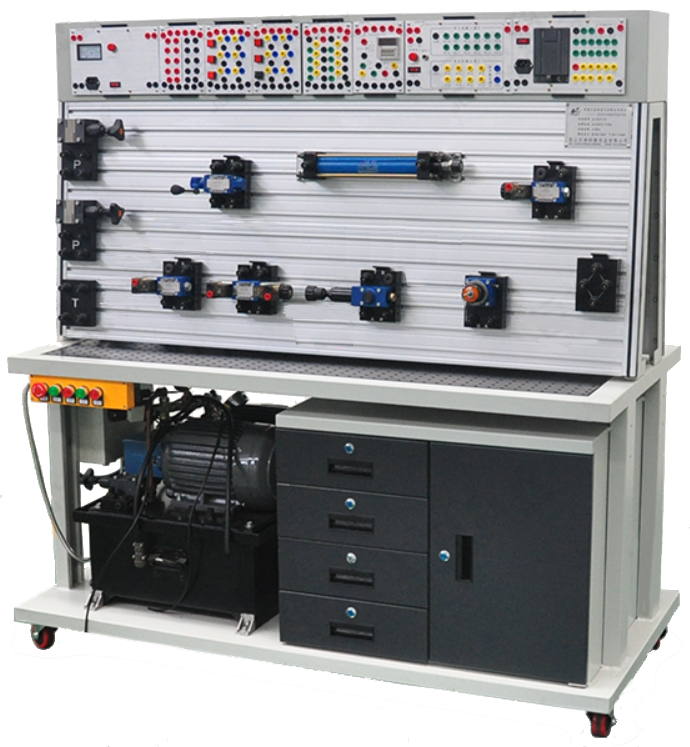

LGJ-SYQ02型 雙面工業液壓氣動實訓臺覆蓋了氣壓傳動、液壓傳動、傳動繼電器控制、PLC自動控制、傳感器應用技術等多個技術領域.是氣壓傳動技術、液壓傳動技術和各種現代控制技術的組合體。雙面工業液壓氣動實訓臺加上該實驗采用雙面工作臺結構設計，一個實驗臺可供兩組學生同時進行各自不同的實驗，大大的提高了實驗設備的使用效率，并有效的利用了實驗室空間。此外，雙面工業液壓氣動實訓臺采用PLC控制和繼電器兩種控制方式控制，可實現回路自動、氣動/液動、手動等多種方式操控。

一、實驗臺主要技術參數

電源	國家標準工業用電一AC380V、50HZ,三相五線制
控制電壓	安全控制電壓——DC24V
使用環境要求	防潮、防塵環境
系統總功率	<=3KW
液壓系統安全使用壓力	P<=6.3Mpa
氣動系統安全使用壓力	<=0.85Mpa
主實驗臺尺寸	約1540mm x750mm x1600mm
重量	約300Kg

二、主要特點
1.采用雙面式設計,可同時容納兩組學生開展實驗實訓。
2.同時配套液壓與氣動實驗器材，可獨立或組合開展教學工作。
3.實驗控制方式多樣化：實驗回路可運用機械控制、傳統的繼電器控制、先進的PLC自動控制等多種控制技術,讓學員門全方位、多層次的深入了解液壓系統的控制多樣化，從而鍛煉學生的靈活應用能力。
4.實驗用電的安全性：本實驗臺采取高低壓電分開方式380V泵站用電采取獨立控制結構,自帶過載、過熱、短路、漏電保護，實驗模塊用電全部DC24V低壓供電，保證學員用電時的安全。
三、主要實驗項目

液壓回路實驗	壓力控制回路
	變壓回路
	卸荷回路
	穩壓回路
	卸壓回路
	速度控制回路
	同步回路
	方向控制回路
	鎖緊回路
	平衡回路
伺服實驗項目	常見氣動回路演示實驗
	單作用氣缸的電磁閥換向回路
	雙作用氣缸的電磁閥換向回路
	雙作用氣缸的氣控閥換向回路
	單作用氣缸的單向速度調節回路
	單作用氣缸的雙向速度調節回路
	雙作用氣缸的進口調節速度調節回路
	雙作用氣缸的出口調節速度調節回路
	速度換接回路
	采用并聯節流閥的緩沖回路
	互鎖回路
	單缸連續往復控制回路
	雙缸連續往復控制回路
	用行程閥雙缸順序動作回路
	用電氣開關雙缸順序動作回路
	二次壓力控制回路
	高低壓力轉換回路
	計數回路
	延時回路
	邏輯閥的應用回路
	雙手操作回路
	自動手動并用回路
