LGJ-YJ01型液壓傳動實驗臺(基本型)

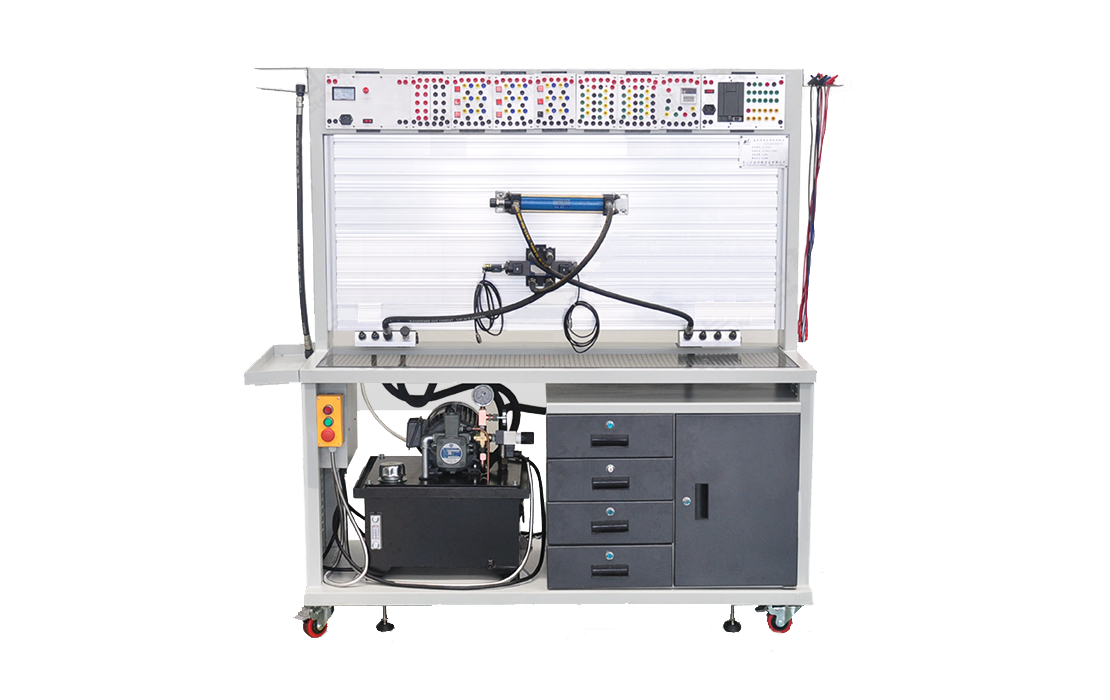

LGJ-YJ01型 液壓傳動實驗臺(基本型)實驗操作平臺、電器控制平臺、輔助實驗設備、電腦桌等組成，全模塊開放式結構設計，并配有強大的擴展功能，可以幫助學生很好的完成基本液壓傳動與流體力學相關基礎性實驗。開放式的接口可幫助學生完成液壓傳動的設計創新等綜合性實驗。此實驗臺能充分滿足教學需求、學生實踐與培訓需求、科硏輔助需求等，從基礎到高端、從教學到科研而專業設計的液壓教學實驗臺。

一、實驗臺主要技術參數

電源	國家標準工業用電一AC380V、50HZ ,三相五線制
控制電壓	安全控制電壓——DC24V
使用環境要求	防潮、防塵環境
系統總功率	<3KW
液壓系統安全使用壓力	P<6.3Mpa
主實驗臺尺寸	約2050mm x 720mm x 1720mm
重量	約230Kg

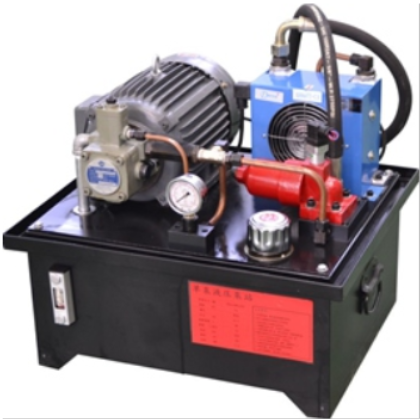

液壓泵站由三相電機、變量葉片泵、單向閥、風冷器、空氣濾清器、油溫油面計、壓力表等組成. 液壓泵站控制與實驗臺一體安裝,具有電氣過載、缺相保護等功能，專用電器軟啟動器，防系統憋壓裝置，控制系統全部使用國際知名廠商電器。
二、液壓泵站主要技術參數

變黃葉片泵	1臺公稱排量6.67ml/r,額定壓力：6.3Mpa
變貴葉片泵驅動電機	AC380V±10%,50Hz, 1.5KW,絕緣等級 B
風冷器	流量：25L/min
專用安全防憋壓裝置	液壓、電器一體化設計結梅防止實驗中有憋壓現象
安裝	與電機鍵槽插入式一體化安裝，保證運行噪聲不高于65分貝
油箱	公稱容積60L （液位、油溫指示計，吸油回油濾油器、空氣濾清器、風冷卻器等）
液壓油	32#抗磨液壓油

三、主要特點
1. 國產防漏油快換速速快換接頭
2. 方便安裝雙導槽塑料彈卡
3. 黑色陽極氧化鋁合金液壓閥底板,激光打印接口符號
4. 獨立式電氣控制模塊，鋁合金圖文絲印控制面板，方便組合維修
5. 電磁閥接口采用AB彈透明材料制作,安裝固定一紅一黑護套插座,并有DC24噂線標志
四、主要實驗項目

壓力控制回路		速度控制回路
變壓回路		同步回路
卸荷回路		方向控制回路
穩壓回路		鎖緊回路
卸壓回路		平衡回路
