LGJ-YA01型液壓安裝調試實訓裝置

LGJ-YA01型 液壓安裝調試實訓裝置由實訓操作平臺、電器控制單元、集成液壓閥組、液壓泵站、導線架等組成,全模塊開放式結構設計,并配有強大的擴展功能。本裝置采用工業液壓閥及工業標準管材、接頭,以液壓傳動典型回路系統為對象,培養學生液壓管路和液壓元件的裝拆與替換、硬管制作、液壓回路系統調試等基本技能。適合職業院校相關專業“液壓傳動" “液壓與氣壓傳動"等課程的實訓教學。

一、實驗臺主要技術參數

電源	國家標準工業用電一AC380V、50HZ,三相五線制
控制電壓	安全控制電壓——DC24V
使用環境要求	防潮、防塵環境
系統總功率	<=3KW
系統安全使用壓力	P<=6.3Mpa
整機尺寸	約1535mm x805mm x980mm
重量	約320Kg

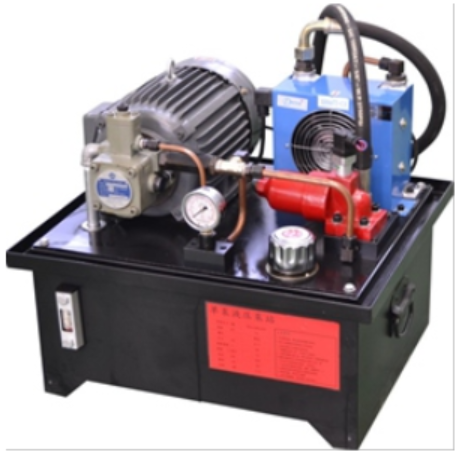

二、液壓泵站
液壓泵站由三相電機、變量葉片泵、單向閥、風冷器、空氣濾清器、油溫油面計、壓力表等組成。液壓泵站控制與實驗臺一體安裝，具有電氣過載、缺相保護等功能，專用電器軟啟動器，防系統憋壓裝置，控制系統全部使用國際知名廠商電器。

變量葉片泵	1臺公稱排量6.67ml/r,額定壓力：6.3Mpa
變量葉片泵驅動電機	AC380V±10%, 50Hz,1.5KW, 絕緣等級 B
風冷器	流量：25L/min
專用安全防憋壓裝置	液壓、電器一體化設計結構防止實驗中有憋壓現象
安裝	與電機鍵槽插入式一體化安裝，保證運行噪聲不高于65分貝
油箱	公稱容積60L;（附有液位、油溫指示計，吸油回油濾油器、空氣濾清器、風冷卻器等）
液壓油	32#抗磨液壓油

三、主要特點
1.該實驗臺按液壓系統金屬油管安裝調試應用設計,學生可通過真實的彎管、密封、擰緊等環節參與液壓系統安裝與故障排除;
2.實驗臺采用平面設計方便安裝與固定,液壓元件采用底板式安裝可靈活方便安裝;
3.實驗用電的安全性:本實驗臺采取高低壓電分開方式380V泵站用電采取獨立控制結構,實驗模塊用電全部DC24V低壓供電,保證學員用電時的安全；
4.安全保護:液壓泵站設置安全保護措施,在出現操作故障的情況下,旋轉卸荷按鈕/急停按鈕即可切斷高壓泵源,實現系統壓力歸零,可減少對液壓元件的使用壽命的損壞及保障學生安全;

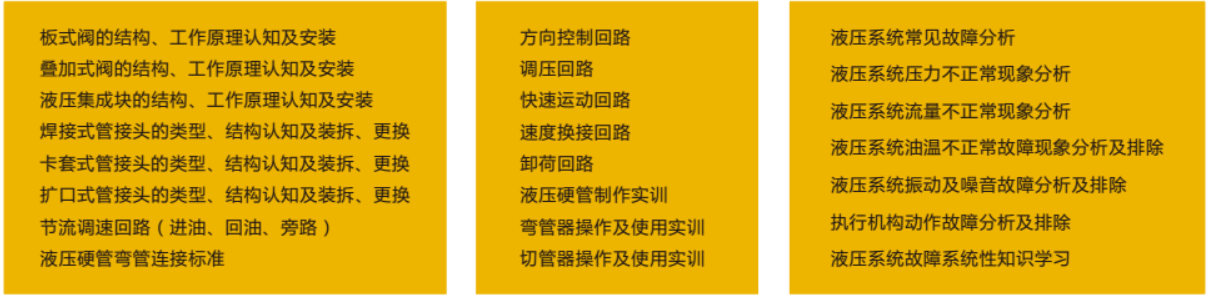

四、主要實驗項目
