LG-FST01型氣動與PLC控制實訓裝置（費斯托）

一、概述

LG-FST01型氣動與PLC控制實訓裝置是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，我公司氣動與PLC控制實訓設備的優點，采用了開放型綜合實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術以PLC控制的理想的綜合性實訓設備。實訓可以讓學生直觀、感性地對比、了解氣、電、手動各自具有的特點、特色、及優缺點等。氣動實訓元件均為費斯托工業型元件，掌握幾十種基本實訓回路的工作過程及原理，實訓回路組裝快捷、方便、簡單實用。

二、實訓裝置功能：

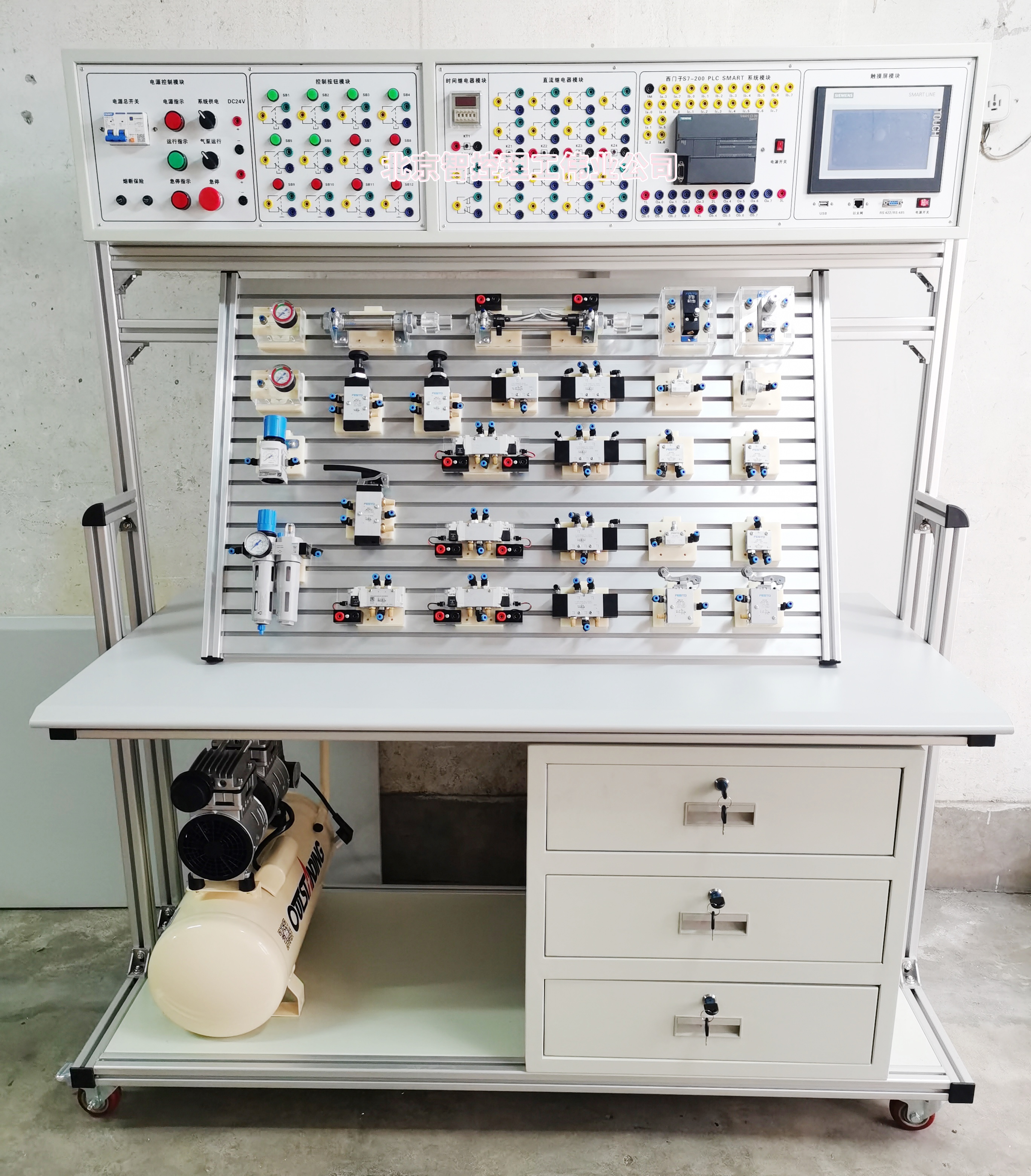

1、系統采用電、氣一體化結構，下半部分為標準化氣動實訓板，用以完成氣動元件的安裝固定、氣路及電路的連接；上半部分為自動化控制箱，用以完成PLC、低壓電器等的安裝和接線。
2、實訓裝置主框架采用歐標鋁型材結構，實訓面板傾斜鋁型材結構平臺，主要用于安裝氣動相關元件，型材表面有標準的兩道固定槽，最上面層主要以電氣控制位置。
3、桌面采用防火、防水、耐磨高密度板。
4、下柜采用鐵質雙層亞光密紋噴塑結構或全鋼框架結構，用于儲存元器件。
三、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤1.5kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1510mm×700mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：750W公稱容量24L；額定輸出氣壓0.8Mpa 。
7、電器控制單元：
（1）電源模塊：電源部份配有一個空氣開關、系統供電開關及指示燈、氣泵運行開關及指示燈，急停開關及指示燈。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用西門子S7-SMART-20SR主機，12路開關量輸入，8路繼電輸出。
（3）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
四、主要特點
1、氣動PLC實訓裝置主框架由型材結構、費斯托氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件按放在傾斜實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，布局靈活，拆接方便快捷。
3、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
4、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
5、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
6、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
五、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、單缸單往復控制回路
10、單缸連續往復動作回路
11、卸荷回路
12、或門型梭閥的應用回路
13、快速排氣閥應用回路
14、PLC編程軟件學習和使用
六、氣動PLC控制實訓裝置清單

序號	名稱	型號	數量	單位
1	實訓桌		1	張
2	實訓臺		1	臺
3	PLC主機模塊	S7-SMART-20SR	1	塊
4	電源模塊		1	塊
5	繼電器控制模塊		1	塊
6	時間繼電器模塊		1	塊
7	控制按鈕模塊		1	塊
8	靜音無油空氣壓縮機		1	臺
9	雙作用缸	ESNU-25-100-P-A	2	只
10	單作用缸	ESNU-25-100-PPS-A	1	只
11	三聯件	FRC-1/8-D-MINI	1	只
12	減壓閥（帶壓力表）	MS4-LR-1/8-D6-WR	1	只
13	電磁換向閥	VUVG-LK14-T32C-AT-G18-1H2L-W1-S	1	只
14	電磁換向閥	VUVG-LK14-M52-AT-G18-1H2L-W1-S	1	只
15	電磁換向閥	VUVG-LK14-B52-T-G18-1H2L-W1S	2	只
16	氣控閥	VUWS-L20-M32C-M-G18	1	只
17	氣控閥	VUWS-L20-M52-M-G18	1	只
18	氣控閥	VUWS-L20-B52-G18	2	只
19	手柄閥	VHEF-HST-B52-G18	1	只
20	按鈕閥	VHEF-P-M52-M-G18	1	只
21	滾輪杠桿閥	VMEF-RT-M32-M-G18	2	只
22	或門閥	OS-1/8-B	1	只
23	與門閥	ZK-1/8-B	2	只
24	快速排氣閥	SEU-1/8	1	只
25	單向節流閥	GR-1/8-B	2	只
26	延時閥	VZ-3-PK-3	1	只
27	壓力開關	VD-3-PK-3	1	只
28	接近開關	SMT-10M-ZS-24V-E-2,5-L-OE	2	只
29	壓力表	MA-40-1,0-R1/8-MPA-E-RG	2	只
30	壓力傳感器	SDE5-D10-FP-Q4E-P-K	1	只
31	三通（T型三通）	Ø4	4	只
32	直通	Ø 4	1	只
33	四通	Ø 4	2	只
34	氣管	PU4	15	只
35	編程電纜（適配器）	西門子	1	條
36	實驗導線		1	包
37	工具箱		1	套
38	氣動實訓說明書		1	冊
39	西門子PLC編程軟件、程序軟件	光盤	1	盤
