LGJ-YQ02型液壓與氣動傳動綜合實訓系統

LGJ-YQ02 型 液壓與氣動傳動綜合實訓系統依據相關國家職業標準及行業標準，結合各職業學校機械類、機電類專業要求，按照職業教育的教學和實訓要求而研發，液壓與氣動傳動綜合實訓系統適用職業學校開設的“液壓與氣壓傳動技術”、"液壓傳動與控制”、"液壓與PLC技術”、"氣動與PLC技術”等課程的實訓教學。實訓系統集液壓、氣動、PLC電氣控制及液壓仿真技術于一體,除了滿足專業實訓教學，還能開展技能考核以及職業技能競賽，通過開展項目式實訓，培養學生液壓泵站安裝與調試、液壓系統組裝與調試、氣動系統安裝與調試、電氣控制技術、PLC應用技術和液壓與氣動系統運行維護等職業能力。

一、實驗臺主要技術參數

電源	國家標準工業用電一AC380V、50HZ,三相五線制
控制電壓	安全控制電壓——DC24V
使用環境要求	防潮、防塵環境
系統總功率	<=5KW
液壓系統安全使用壓力	P<=7Mpa
氣動系統安全使用壓力	<=0.7Mpa
主實驗臺尺寸	2288mm x940mm x988mm
輔助設備尺寸	840mm x460mm x1300mm
重量	約550Kg

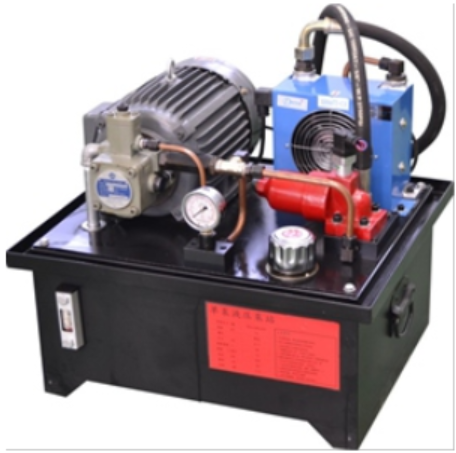

二、液壓泵站
液壓泵站由三相電機、變量葉片泵、單向閥、風冷器、空氣濾清器、油溫油面計、壓力表等組成。液壓泵站控制與實驗臺一體安裝，具有電氣過載、缺相保護等功能，專用電器軟啟動器，防系統憋壓裝置，控制系統全部使用國際知名廠商電器。

液壓泵主要技術參數

變量葉片泵	1臺公稱排量6.67ml/r,額定壓力：6.3Mpa
變量葉片泵驅動電機	AC380V±10%, 50Hz,1.5KW, 絕緣等級 B
風冷器	流量：25L/min
專用安全防憋壓裝置	液壓、電器一體化設計結構防止實驗中有憋壓現象
安裝	與電機鍵槽插入式一體化安裝，保證運行噪聲不高于65分貝
油箱	公稱容積60L;（附有液位、油溫指示計，吸油回油濾油器、空氣濾清器、風冷卻器等）
液壓油	32#抗磨液壓油

三、主要特點
1.實驗臺保留傳統液壓組裝實驗，并在實驗臺配套液壓執行控制機構供學生進行安裝控制實訓；
2.實驗臺采用液壓與氣動傳動組合裝置,將液壓與動動執行機構進行組合，通過典型機構讓學生可以充分掌握相關應用知識；
3.系統采用兩臺控制器進行組合控制，可作為簡單實驗也可以進行復雜集成；
4.實驗回路搭接：采用快速接頭連接，每個接頭都配有帶自鎖結構的單向閥（即使實驗過程中接頭未接好而脫落,亦不會有壓力油噴出，保證實驗安全）；
5.實驗用電的安全性：本實驗臺采取高低壓電分開方式380V泵站用電采取獨立控制結構,自帶過載、過熱、短路、漏電保護，實驗模塊用電全部DC24V低壓供電，保證學員用電時的安全。
四、主要實驗項目
1、液壓站安裝與調試；
2、基本液壓回路搭建與調試；
3、疊加閥回路搭建與調試；
4、比例閥的綜合實訓項目；
5、氣動回路實驗項目；
6、氣動下料裝置的氣動機械手控制回路搭建與調試；
7、氣動下料裝置雙缸控制回路搭建與調試；
8、傳送裝置（液壓馬達控制）回路搭建與調試；
9、PLC可編程控制器電氣控制實驗；
10、模擬軋鋼機（雙缸同步-機械同步）回路搭建與調試；
11、疊加閥搭建模擬主機（壓機、組合機床等）的液壓系統并完成調試。
