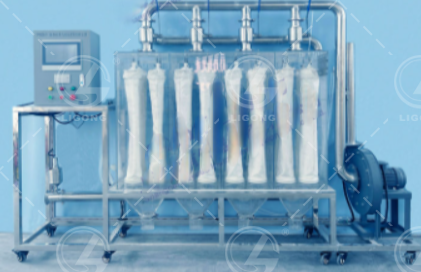

LG-DCCA01型數據采集氣動反吹袋式除塵器

一、實驗目的

1.掌握反吹袋式除塵器濾塵機理、粉塵層和表面過濾機理、清灰機理的知識點與計算。

2.理解和認識過濾風速與除塵效率、過濾阻力、清灰性能三者之間的關系，根據粉塵及含塵氣體的性質正確選擇過濾風速。

3.掌握袋式除塵器的除塵效率和壓力損失測定與計算。

4.了解反吹進行清理灰塵的方式和原理，合理確定噴吹周期、時間與壓力。

5.掌握反吹袋式除塵器在工程應用中的適用范圍、設計依據、設計方法、公式計算。

二、技術指標

1.分室反吹風袋式除塵器設計參數：

① 整套裝置動力為負壓式，過濾方向為內濾式，分4室，離線清灰。

② 裝置允許含塵質量濃度<1mg/m3；配置6種粉塵。

③ 設計凈過濾風速0.65~1m/min，設計范圍內速度可調；除塵效率＞99%。

④ 過濾風速0.7m/min時，除塵器的壓力損失800～1200Pa。

⑤ 濾袋過濾面積＞5.3m2 ；濾料的阻力系數ξf4.6×107 （m-1）；灰斗壁斜度55°。

⑥ 反吹時間10~20s，，連續運動數次“鼓脹—吸癟—鼓脹—吸癟”。

⑦ 根據布袋二次粉塵層的形成情況調節三通閥順序清灰。

⑧ 按照工程設計要求設計箱體、框架、灰斗、防搭棚板、三通換向閥、風管（進風管、排風管、反吹管）、花板、布袋、壓差系統等部件參數及尺寸，裝置運行滿足以上設計參數要求，標書中提供各部分的設計尺寸與計算過程、裝置實驗壓力損失與過濾風速的關系圖，驗證是否符合。

2.工作電源：電壓AC380V±10%、50Hz，三相五線制，功率≤1050w；安全保護：具有接地保護、漏電保護、過流保護。

6.裝置外形尺寸：2790×520×1890mm。

三、技術參數

1.袋式除塵器：材質透明有機玻璃板、壁厚10mm、箱體分4室、總尺寸1474mm*376mm*1260mm，底部配防搭棚板。

2.濾袋：材質常溫，數量16個，布袋口配防渦流管。

3.卸除灰塵裝置1套：材質透明有機玻璃管、φ100*80mm、卡盤連接，方便裝卸。

4.粉塵分布器1套，含電機1臺：304不銹鋼、壁厚1.5mm。

5.氣塵混合裝置1套：PP材質混合芯葉管道靜態混合器。

6.濃度檢測口2個、風壓檢測口2個、透明測壓軟管1批。

7.離心通風機1臺：電壓380V、功率0.75KW、轉速2830r/min。

8.變頻器1套：電壓380V，功率750W，控制風機轉矩調節風量大小。

9.T型三通閥：304不銹鋼材質，卡盤式、4個。

10.六種粉塵各0.5Kg。

11.PLC、彩色觸摸式液晶顯示屏、實時記錄歷史數據和實時曲線、數據處理軟件一套。

12、控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。

13、裝置外形尺寸：2400×550×1900mm。框架為可移動式設計，帶腳輪及禁錮腳。

LG-DCCA01型 數據采集氣動反吹袋式除塵器
