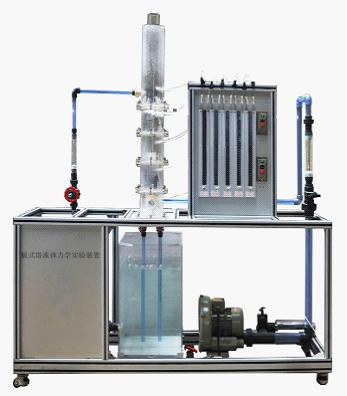

LG-TLT板式塔流體力學實驗裝置

一、裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、本實驗裝置塔體部分采用全透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。

4、分別采用三種（篩板、浮閥、泡罩）不同的經典塔板，有助于開闊學生視野。

5、塔體進氣位置可調，可驗證不同塔板的泛塔氣速。

6、裝置設計可360度觀察，實現全方位教學與實驗。

二、裝置功能

1、了解板式塔的基本構造，觀察板式塔工作時塔板上的水力狀況。

2、學會識別板式塔內出現的幾種操作狀態，并分析這些操作狀態對塔性能的影響。

3、測定不同類型板式塔（篩板、浮閥、泡罩）的水力學特性，并了解其特點。

三、設計參數

常壓、常溫操作。

板式塔：篩板、浮閥、泡罩。

篩板、浮閥、泡罩塔板壓降：1-5KPa。

液體流量：25-250L/h。

氣體流量：4-40 m3/h。

四、公用設施

水：裝置自帶透明水箱循環使用。

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣：空氣來自風機（自帶氣源）。

實驗物料：水---空氣，外配設備：無。

五、主要設備

1.有機玻璃塔體（篩板、浮閥、泡罩）：φ200×2000mm ，板間距300mm。

2.塔底水封槽：500×400×400 mm，304不銹鋼材質，水可自動放凈。

3.液體轉子流量計：LZB-15， 25—250 L/h。

4.氣體轉子流量計：LZB-40， 4—40 m3/h。

5.篩孔板：φ3mm孔，等腰三角形排列，開孔率 5.5%。

6.泡罩板：φ50 泡罩3個。

7.浮閥板：φ39標準F型浮閥3個，最小開度2.5，最大開度8.5。

8.U型型管壓差計，±3000Pa。

9.鼓風機：旋渦氣泵,功率 750W，最大流量72m3/h。

10.接觸器、開關、漏電保護空氣開關。

11.儀表柜：測控、電器設備在實驗架上。

12.外形尺寸：1300×550×2200mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

13.工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
