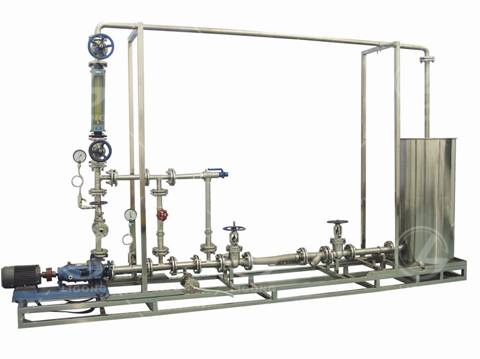

LGH-GLF01型 機泵管路閥門維修維護實訓系統
一、裝置功能
（1）實訓裝置能夠使學生掌握管道、管件、閥門、水箱、水泵及測量儀表等組成化工生產工藝流程。
（2）根據工藝要求制定設備連接方案、并完成管路組裝、水壓實驗、管路拆卸等工作。
（3）化工設備如管件、閥門、水箱、水泵出現故障應及時檢查出并排除。
（4）能夠完成設備維修等10項技能訓練。
（5） 實訓裝置使學員掌握化工管路拆裝方面的理論知識（化工管路基本概念、流體輸送設備及管路拆裝安全操作規程等）。
二、外形尺寸
對象部分：3000×800×2000(長×寬×高mm)。
測控部分：開關盒集成于對象部分之上。
外配設備：無。
三、公用工程
水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
電：電壓AC380V，功率4.4kW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：無。
四、主要參數
1 離心泵 WB50/025 1臺
2 離心泵 IH 50-32-125 1臺
3 水箱 Φ450×600 SU304不銹鋼 1臺
5 壓力表 0-0.6MPa， 2 個
6 壓力表 0--0.1MPa 2 個
7 閘板閥 不銹鋼 304、DN50 1 個
8 截止閥 不銹鋼 304、DN50 1 個
9 球閥 不銹鋼 304、DN50 1 個
10 止回閥 不銹鋼 304、DN50 1 個
11 蝶閥 不銹鋼 304、DN50 1 個
12 安全閥 不銹鋼 304、DN50 1 個
13 閥門管件 不銹鋼 304 1 批
14 支架 不銹鋼 1 個
15 手動試壓泵 SB-1.6 1 臺
16 活動扳手 12″ 1 個
17 活動扳手 10″ 1 個
18 呆扳手 19～22 1 個
19 呆扳手 22～24 1 個
20 生料帶 聚四氟乙烯 4 個
21 鋼卷尺 3m 鋼尺 1 個
22 安全帽 藍色 ABS 3 個
23 手套 帆布 3 副
24 木榔頭 1 把
25 銅錘 1 把
26 三爪拉馬100 1個
27 接觸器電器 3開點 1閉點 220V線圈電流 10A。 2
28 空氣開關 3P+N 帶漏保 32A。 1
