LG-FGFL01型數據采集旋風除塵與袋式除塵組合實驗裝置

一、實驗目的

1.學習旋風除塵器除塵原理，掌握煙塵性質、結構尺寸變化、運行狀況對除塵器性能的影響。

2.掌握旋風除塵器入口流速、出口流速、壓力損失和阻力系數的測定方法。

3.掌握旋風除塵器的分割粒徑、分級效率和總效率的估算和測定方法。

4.掌握機械振打袋式除塵器濾塵機理、粉塵層和表面過濾機理、清灰機理的知識點與計算。

5.理解和認識過濾風速與除塵效率、過濾阻力、清灰性能三者之間的關系，根據粉塵及含塵氣體的性質正確選擇過濾風速。

6.掌握袋式除塵器的除塵效率和壓力損失測定方法與計算。

7.了解機械振打進行清灰的方式和原理，合理設定振打周期、時間與頻率。

8.掌握旋風、袋式除塵器在工程應用中的適用范圍、設計依據、設計方法、公式計算。

二、技術指標

1.動力裝置布置為負壓式，水平亞克力透明直管路系統，處理氣量400-600m3/h，壓力降：<2000Pa，除塵效率不小于：90%，氣體含塵濃度：0-1000mg/ m3。

2.處理粉塵粒徑：0.1~5µm，尾氣粉塵濃度小于10mg/m3。

3.工作電源：AC380V±10%、50Hz，三相五線制，功率1600W。安全保護：具有接地保護、漏電保護、過流保護。

三、技術參數

1.發塵器1套；在線粉塵濃度檢測系統3套：4-20MA輸出、測量范圍0-1000mg/ m3,分辨率1 mg/ m3。

2.在線風壓、風量及風速檢測系統1套：①L型皮托管1套。②壓力傳感器2套：316L不銹鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA。風量、風速測量精度：±1%。

3.風管內在線溫度、濕度檢測系統1套：316L不銹鋼殼體，遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA（4線制）、供電9-36VDC。

4.旋風除塵器1套：透明有機玻璃、壁厚7.5mm。

5.粉塵自動加料裝置1套：不銹鋼材質；有機玻璃卸除灰塵裝置1套：卡盤連接，方便裝卸。

6.管道氣塵混合器1套：采用葉片式混合器。

7.人工監測進出口2組、透明測壓軟管1批。

8.離心通風機1臺：功率750W。

9.變頻器1套：控制風機轉矩調節風量大小。

10.PLC、彩色觸摸式液晶顯示屏、實時記錄歷史數據和實時曲線、數據處理軟件一套。

11、控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。

12、裝置外形尺寸：2300×520×1880mm。框架為可移動式設計，帶腳輪及禁錮腳。

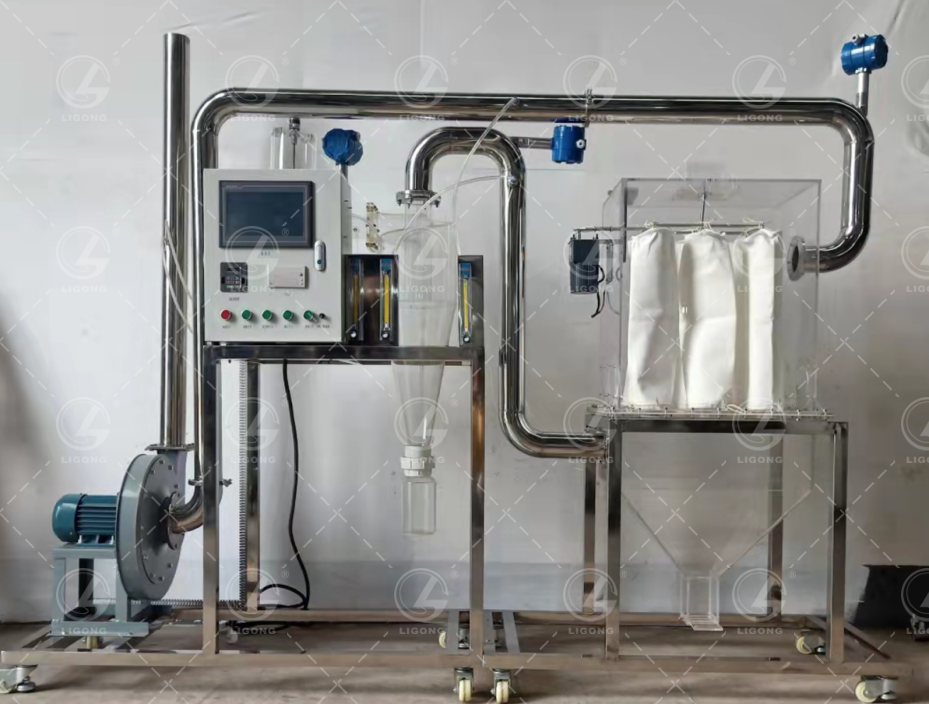

LG-FGFL01型 數據采集旋風除塵與袋式除塵組合實驗裝置
