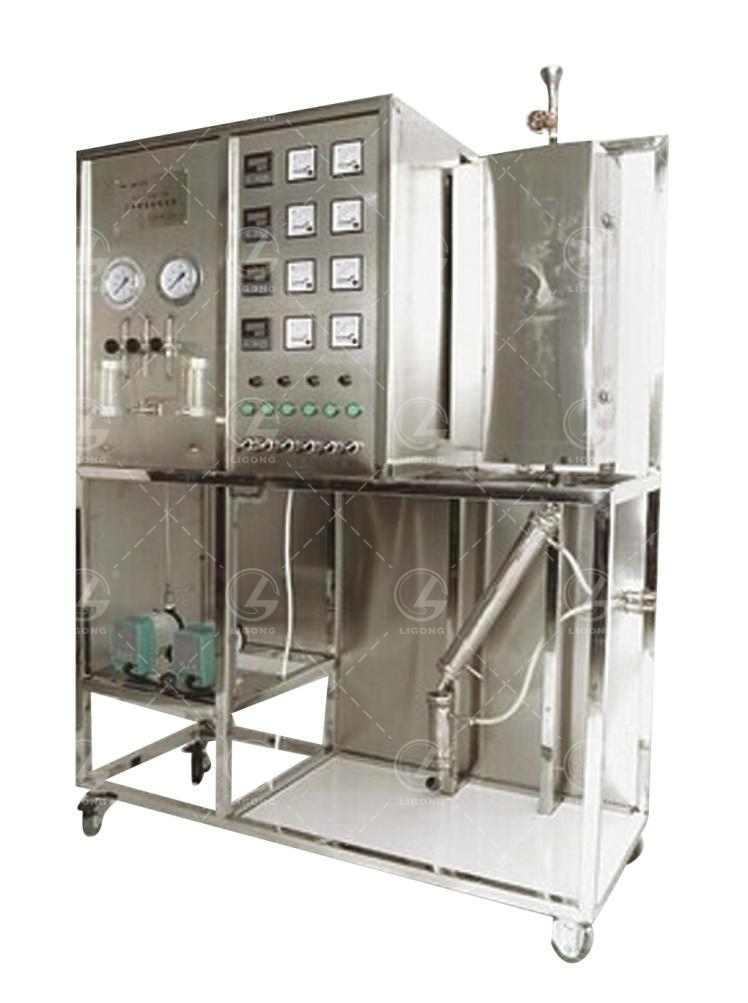

LGH-QCH03型氣固相催化反應流化床實驗裝置

一、裝置功能

1、了解流化床反應器的工作原理及結構。

2、加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。

二、主要配置

流化床反應器、加熱爐、預熱器、計量泵、風機、氣體轉子流量計、濕式氣體流量計、溫控儀表、壓力表、不銹鋼框架及控制屏。

三、公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

四、技術參數

1、流化床反應器：稀、濃相段直徑：Φ20mm、高350mm，擴大段直徑：Φ57mm，長200mm；熱電偶套管，Φ3mm，內插Φ1mm熱電偶，不銹鋼材質。催化劑裝載量：10-50ml。

2、反應器加熱爐：Φ260×500mm，開啟式三段加熱，總功率：3KW，加熱形式：碳化硅爐管+金屬內襯，最高使用溫度：600℃。

3、預熱器：304不銹鋼，內徑Φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力：常壓。

4、氣體轉子流量計量程：0.05-0.5L/min。

5、風機：采用空氣旋渦泵；功率：370W；最大風壓：11.76KPa；最大風量：48m³/h。

6、微型隔膜計量泵；功率：30W；最大流量：3L/h；沖程頻率：120n/min。

7、濕式氣體流量計：額定流量：0.5m³/h,容積：5L/r，精度：±1%。

8、冷凝器：φ40×400mm；氣液分離器：φ50×150mm。

9、各項操作及壓力、流量的顯示、調節、控制全在控制屏面板進行。

10、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

11、云智能實驗室安全管理系統

本平臺將無線傳輸、信息處理等物聯網技術應用用于自動化遠程控制。設備端運行狀態、數據參數等上傳至云平臺。物聯網系統的傳感層、傳輸層和應用層關聯掌握數據與分析數據。

12、外形尺寸：1600×600×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

五、測控組成

LGH-QCH03型 氣固相催化反應流化床實驗裝置
