CLG-115型《金屬工藝學》示教陳列柜

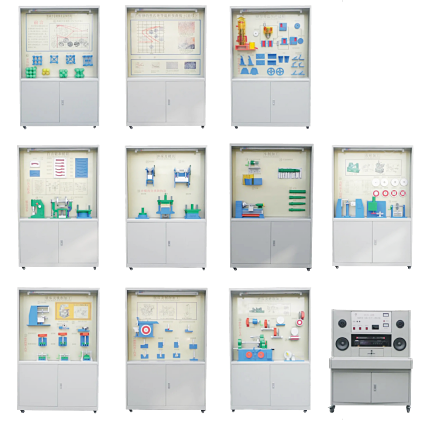

CLG-115型《金屬工藝學》示教陳列柜（CD解說）是由一個控制臺和十個陳列柜組成為一套。金屬工藝是一門綜合性的技術基礎課，是機械類、近機類和管理類專業的必修課。通過本陳列柜學習，學生將獲得關于金屬工業全過程中工程材料及其改性、毛坯成型及其選擇、零件成型及其裝配等方面的基礎知識。
CLG-115型《金屬工藝學》示教陳列柜（CD解說）
|
序號和名稱
|
內 容
|
|
第一柜
鐵碳合金相圖及晶體結構 |
鐵碳合金相圖、簡單立方晶格、體心立方晶格、面心立方晶格、密排立方晶格、
|
|
第二柜
共析鋼的奧氏體等溫轉變曲線 |
共析鋼的奧氏體等溫轉變曲線（ C 曲線）、各種退火和正火的加熱溫度范圍、碳鋼的淬火加溫度范圍、
|
|
第三柜
砂型鑄造過程 |
沖天爐、齒輪零件、離心、混砂機、 芯盒、洪干洪爐、合箱澆注、鑄件（齒輪坯）、清理和檢查、液態合金、懸臂支架（正確、不正確）、內腔的兩種設計、凸臺的設計、托架、輪輻設計、銳角的連接（正確、良好、不正確）、
|
|
第四柜
自由鍛和模鍛 |
壓力機、空氣錘、切邊模、拔長模腔、滾壓模腔、預鍛模腔、修鍛模腔、原始料坯、滾壓、彎曲、預鍛、修鍛、鍛件、 曲柄壓力機的鍛模、
|
|
第五柜
沖床及模具 |
單柱沖床、剪床、簡單沖模、連續沖模、復合模
|
|
第六柜
車床及車削加工 |
車床、車削時切削力的分解、車刀的主截面及輔助平面、車刀的種類和用途：（成形刀、寬刃精車刀、切斷刀、右偏刀、彎頭端面刀、螺紋車刀、左刃偏刀、 圓弧車刀、端面車刀）、軸的車削第一步、 軸的車削第二步、軸的車削第三步、軸的車削第四步
|
|
第七柜
銑床及銑削加工 |
銑床、圓柱銑刀受力分析、端銑刀受力分析、銑溝槽（指狀銑刀）、銑 T 型槽、 銑燕尾槽、銑溝槽（盤形銑刀）、銑 V 形槽、銑齒輪
|
|
第八柜
刨床及刨削加工 |
刨床、刨刀切削部分的幾何角度、刨削中的幾個平面、刨平面、刨垂直面、刨斜面、刨直角溝槽、刨 V 型槽、刨 T 型槽、刨燕尾槽、刨成型形面
|
|
第九柜
磨床及磨削加工 |
磨床、磨削力、絎磨頭、內圓磨削、平面磨削、齒輪磨削、外圓磨削、磨蝸桿、花鍵磨削
|
|
第十柜
齒輪加工 |
滾齒模型、插齒模型、剃齒模型、齒輪毛坯、精加工、精車端面和精鏜內孔倒角、磨端面、上心棒車外圓倒角、插鍵槽、鉆幅板孔、滾齒去毛刺
|
陳列柜規格：1200X430X1800mm
