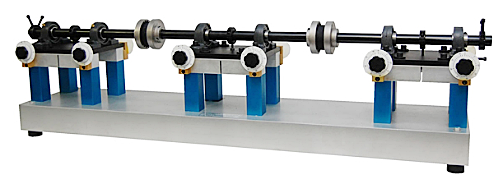

LG-SAT18型軸校直實驗臺(SAT)

錯位可能是機械故障最常見的原因。一個不對齊的機器可以花費工廠機器的停機時間，更換零件，庫存，和能源消耗的20％至30％。調整機器的工作壽命延長和優化工藝條件的投資回收期是非常大的。乍一看，它似乎，兩個配合軸對齊，應該是一個簡單的過程。然而，在現實世界中，有許多復雜的因素。例如，任一或兩者軸可鎖定或具有有限的旋轉。的一個或兩個軸可軸向浮動。本機可以具有軟或彈簧的腳在一個或多個位置，以及具有柔軟和/或翹曲的底板。螺栓約束的排列位置。請記住，通常是可以接受的*終定位低于2密耳，維護人員經常會發現它非常具有挑戰性的，以達到適當的路線。

一、軸對教學的終極工具
SpectraQuest里的軸對齊師（SAT），是市場上的軸對準培訓的*全面的設備。它是專為研究各種各樣的可能出現的問題當兩個軸對齊。這是一個實用的專業維修培訓師。它提供了一個獨特的機制，研究軟，如雨后春筍般涌現的腳。它是一個現實的模擬器具有1英寸直徑的軸，適合標準聯軸器。它的模塊化設計，便于模擬多個元件驅動列車。SAT是在兩列火車在三列車編組。每個SAT集成了兩個完全可調節的模塊化單元，臥式千斤頂螺栓，校準和參考撥號，以及可更換的腳。三個列車SAT添加一個固定的模塊，它模擬了一個不可調的機器，但是，該軸可以偏移和軸向浮動。
二、SAT特點
1、在水平和垂直平面，角度和平行錯位（四水平安裝的插孔螺栓與校準撥號和開槽墊片海拔）。
2、校準平行和角度偏差。
3、學會認識和糾正柔軟，如雨后春筍般涌現的腳條件。
4、輕松定制的模塊化設計。
5、攜帶方便，功能強大，全面的對準教練。

機械
軸徑	直徑1“;轉過身來，地面，及拋光（TGP）鋼
軸承	柱狀體球軸承
基礎	3“×10”鋁通道和4個橡膠隔震支座
物理
重量	大約為2的火車和90磅為3火車60磅
尺寸	?= 30“2列車和48個”三列車，W = 10，H = 13“

三、SpectraQuest里設計了各種選件套件，用于執行不同的深入研究。
基本軸對齊的工作簿（SAT-SAW）
開始了解機械的旋轉軸對準所需的基本知識，并提供有價值的信息審查的重要性保持一致，初步步驟，如何測量軸的位置，基本的圖形技術。
軸對自學指南（SAT-SSG）
補充的基本軸校準工作簿，它包含8個軸對自學的經驗教訓。
軟/彈簧底座套件（SAT-SKF）
柔軟和彈簧腳條件下的效果研究。
該套件包括三軟英尺不同長度和如雨后春筍般涌現英尺
AlignmentQuest支架系統內置的測斜儀（SAT-BKT）
可容納1“8”直徑的軸
該套件包括兩個精密千分表，兩個安裝支架一個測斜儀，2個12“的酒吧，2個6”的酒吧，一面鏡子，一組在一個堅固的塑料外殼封裝的塞尺。
