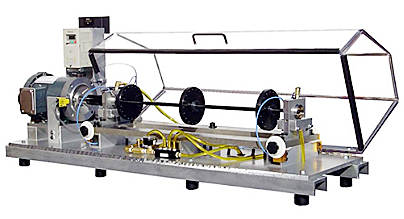

LG-MR01型機械故障與轉子動力學模擬系統

LG-MR01型機械故障與轉子動力學模擬系統（MFS-RDS）是一種創新的工具來研究油潤滑的軸頸軸承，以及其他常見的機械故障，如平衡和共振研究轉子系統的動態行為。的油泵提供的模擬器來驅動的潤滑流體。此外，它提供了不同的軸承游隙的選擇和控制的潤滑油壓力旋轉轉子動力學和鞭現象。

許多實驗的可能性

MFS-RDS配備共振??套件是一個完美的工具在旋轉機械共振和學習共振緩解的方法，獲得實際經驗。
隨著安裝在主軸上，在各種位置的共振的轉子盤的第三模式的不同數量的能夠被激發。海岸主軸振動的Bode圖，向下測試右圖所示。三個共振可以清楚地被識別。

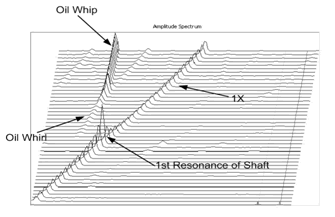

油膜渦動和鞭是重要的不穩定現象與轉子系統油膜軸承的。隨著（轉子盤的數目）的軸承負荷，軸承間隙（軸承盒的選擇）和油的壓力（調節供油閥）的適當選擇，油洄和鞭狀可以是模擬使用的MFS-RDS。在右邊的瀑布圖顯示本模擬器上的油膜渦動和鞭觀察。第一臨界轉速的主軸（1X），油膜渦動和油膜振蕩的確定在這個瀑布圖。為了觀察油膜渦動和鞭子，仿真器必須運行在兩倍以上的主旋翼軸的一階臨界轉速。
在轉子動力學研究的一個關鍵概念是重型和高點。隨著MFS-RDS和可選的試劑盒提供的光譜紙牌任務，這兩個點之間的相位關系可以證明。

特點

特別設計的轉子軸的流體油膜軸承轉子動力學模擬
不同的軸承游隙的選擇和控制的潤滑油壓力轉子動力學研究
安裝方便接近探頭
剛性，滑動操作
分割托架軸承座，便于轉子裝配交匯處
專業拼合環的軸承和轉子，便于更換和安裝結束
轉子軸滑動，無需拆卸安裝的組件方便地更改
連軸器，轉子，軸承和軸可以改變無需拆卸軸承座
方便對準螺旋千斤頂

電動
馬達	3相馬達1/2 HP，預接線的自我調整安裝系統，易于安裝/拆卸
驅動	1/2 HP多功能的前面板可編程控制器變頻交流電機驅動器
RPM范圍	0至6000 rpm（短期）變速
轉速表	內置的轉速計與液晶顯示屏和一個脈沖每轉模擬TTL輸出用于數據采集的目的
電壓	115/230 VAC，60/50赫茲，單相
機械
軸徑	1/2“直徑;轉過身來，地面，拋光（TGP）鋼
轉子基地	30“長，完全可移動的插孔螺栓容易的水平偏差和垂直偏差的標準墊片。寄托，方便調整。
軸承	兩個完整的流體膜與多個進油prots的軸承，在任何角度規定安裝電渦流探頭。軸承座可安裝在九個不同的位置設置可變轉子跨度
發油系統	泵，壓力表，不銹鋼油箱，回流量的安全開關，壓力聯鎖計。
轉子	2個6“鋁有36個螺紋孔，每隔10度引入不平衡
安全蓋	可上鎖的清晰，耐沖擊塑料鉸鏈蓋，電機聯鎖開關關閉電機蓋抬起時，
基礎	1/2“模鑄鋁底座，底座加強筋和8橡膠隔震支座
物理
重量	大約有140磅
尺寸	?= 50“（125厘米），W = 14”（36厘米），H = 23“（58厘米）

1/2 HP多功能的前面板可編程控制器變頻交流電機驅動器
3相馬達1/2 HP，預接線的自我調整安裝系統，易于安裝/拆卸
內置的轉速計與液晶顯示屏和一個脈沖每轉模擬TTL輸出用于數據采集的目的
加壓油膜軸承的功能，改變軸承的間隙，長度和類型。
包括兩個完整的套與多個進油prots的軸承，螺紋孔，用于安裝兩個接近90度的探頭，在任意角度旋轉探頭的能力。
油分布規律及壓力調節系統，包括泵，壓力表，不銹鋼油箱，回流量的安全開關，壓力聯鎖計。
滾子軸承0.002“的間隙。
延長30“轉子轉子動力學實驗基地，讓三個關鍵的速度和旋轉/鞭現象的調查，和五個軸承的安裝位置，軸跨度重構
振動隔離器支架和底座加強筋
三一排孔的鋼盤
校準系統校準參考撥號和調整螺栓
其中1/2“TGP直鋼軸
耐沖擊透明的安全罩，安全聯鎖
平衡重包
內六角扳手組
24V電源
蓋支撐桿
綜合操作手冊

MFS-RDS為您提供了一個基本的設置進行轉子動力學實驗和學習不同的機器故障振動信號。然而，一個特定的現象了詳細的調查將需要額外的附件和裝置。SpectraQuest里設計的選件套件，用于執行不同的MFS-RDS的深入研究。
培訓課程手冊（SQI TRCM）
培訓課程手冊開始與教科書在經典的機械振動，傳感器，監控，信號處理，分析等的基本原理和基本的課堂培訓，從初級到中高級水平。它既是實踐和數學為導向，適當的技術人員和工程師。進行一個廣泛的實驗室練習MFS提供一個真正意義上的體驗式學習環境。使用為加速振動訓練計劃課程的準備和發展的基礎。
油膜渦動/鞭深入學習用具1/2“軸（MR-OWSK-1/2）
學習效果的軸承間隙，L / D比，和轉子加載油引發的不穩定影響，并了解旋轉/鞭現象，以及如何避免。該套件包括總的4個套筒軸承對軸承間隙兩種不同長度（2對），2密耳的長度（1對）和橢圓軸承（1對）6密耳（0.001“），以避免旋轉/鞭不穩定，和一個軸的定心裝置。
油膜渦動/鞭深入學習用具的3/4“軸（MR-SCK-3/4和MR-OWSK的1/2）（MR-OWSK，3/4）
研究的影響油引發的不穩定和了解的更嚴厲的轉子旋轉/鞭現象，以及如何避免。我們的想法是理解和控制旋轉/鞭現象。3/4“軸不僅提供了更嚴厲的轉子，但也較輕的平衡，偏心，豎起磁盤進行更多的研究，以提高認識。的試劑盒，由共五個套筒軸承對兩種不同長度的（4對）和橢圓形的軸承（1對）中的2和6密耳（0.001“），得到的軸承間隙，以避免洄/鞭狀不穩定，和一個軸定心裝置插入。需要MR-BSK-3/4和MR-OWSK的1/2
3/4“軸轉換套件，（MR-SCK-3/4）
研究軸承的故障頻率遠從倍數轉速。標準的1/2“軸展覽故障頻率的倍數轉速，超高分辨率光譜清楚地識別軸承的故障頻率。識別軸承故障頻率軸轉速的倍數，而無需使用高分辨率光譜中存在的缺陷。該套件包括兩個3/4“軸承安裝外殼，兩個6”鋁與36個螺紋孔的轉子，1 3/4“直徑的軸，和一個耦合。
3/4“軸軸承的裝載機（MR-SCK -3 / 4）（M-BL-3/4）
調查軸承的徑向負載的影響。增強系統的振幅頻譜。該套件包括一個3/4“孔裝載機的加權11磅（5公斤）和兩個卡箍。
3/4“的滾動軸承故障包（MR-SCK -3 / 4），（M-BFK-3/4）
學習經典的軸承損壞的波形和頻譜。了解信號處理的問題，如平均技術，漏電流和光譜分辨率對確定軸承故障。執行實驗與日益嚴重的缺陷。確定為什么一個超高分辨率光譜診斷軸承故障時，故障頻率靠近的倍數轉速。了解如何大信號掩蓋毗鄰的，由于頻譜泄漏的低幅度信號。該套件包括一個內圈缺陷，一個外圈缺陷，與球缺陷之一，和一個組合的缺陷。
偏心轉子（MR-SCK-3/4）（M-ER-3/4）
了解轉子偏心振動光譜的影響。確定偏心率和不平衡之間的關系。開發新技術，找出并糾正偏心的影響。了解不同時刻的振動幅度的慣性質量的效果。該套件包括一個的鋁轉子與非對稱位于中心和一個卡箍。
豎起轉子（MR-SCK-3/4）（M-CR-3/4）
了解滑輪的影響還沒有被正確地裝在軸。了解一個豎起的轉子振動信號。制定糾正豎起的轉子問題的方法。了解不同時刻的振動幅度的慣性質量的效果。該套件包括一個翹起的鋁轉子（0.5度的離軸）和卡箍。
的耦合類型設置（MR-SCK-3/4）（M-CK-3/4）
了解轉子動力學，振動信號耦合剛度的影響。澄清復雜的機械軸偏差的問題（軸偏差的頻譜模式是一個功能強大的耦合剛度）。該套件包括一個齒輪，一洛夫喬伊，橡膠，和一個硬質鋼耦合。
彎曲轉子軸平衡研究中心（MR-BRS-3/4）
具有彎曲軸的簽名。觀察與試圖平衡的彎曲軸的轉子上安裝的難度。學習，以應付由于彎曲軸與定位問題。該套件包括一個3/4“軸中心彎曲?0.020” 需要MR-SCK-3/4。
耦合下端彎曲轉子軸平衡研究（MR-CBRS-5/8）
調查復雜的振動信號，由于陀螺效應。觀察與試圖平衡懸臂轉子在軸彎曲的難度。學習，以應付由于彎曲軸與定位問題。該套件包括一個3/4“聯軸器彎曲?0.010” 需要MR-SCK-3/4。
套筒軸承共振研究工具包（M-SBK-1/2）
研究套筒軸承共振臨界轉速的現象。該套件包括兩個自定義脂潤滑，巴氏合金內襯套筒軸承，軸承座，及各種厚度的塑膠墊片需要M-RSK-1/2
滾動軸承共振研究工具包（M-RBK-1/2）
研究MFS-RDS的滾動元件軸承。該套件包括兩個1/2“擠鎖軸承。
更高的共振研究工具包（M-RDK-1/2）
研究MFS-RDS的滾動元件軸承。該套件包括三個鋼盤。
3/4“的軸套筒軸承（潤滑脂潤滑）試劑盒（M-SBK-3/4）
調查波形和頻譜識別配件軸承的磨損或松動。修改用塑料墊片的剖分式軸承的間隙。執行軸眼眶分析。該套件包括兩個自定義脂潤滑，巴氏合金內襯套筒軸承，兩個軸承座，及各種厚度的塑料墊片。
豎起軸承套（M-CBM-3/4）
承認簽名的翹起軸承由于安裝不當或因不符合安裝。該套件包括一個翹起的軸承座。
1“軸承研究工具包（MR-BSK-1）
研究軸承的故障頻率遠從倍數轉速。標準的5/8“軸展覽故障頻率的倍數轉速，超高分辨率光譜清楚地識別軸承的故障頻率。識別軸承故障頻率軸轉速的倍數，而無需使用高分辨率光譜中存在的缺陷。了解信號處理的問題，如平均，光譜分辨率和泄漏現象。該套件包括兩個分離的軸承殼體，兩個1“內徑的軸承，一個1”直徑的軸，和一個耦合。
1“軸軸承裝載機（MR-BSK-1）（M-BL-1）
調查軸承的徑向負載的影響。增強系統的振幅頻譜。該套件包括一個1“孔裝載機的加權11磅（5公斤）和兩個卡箍。
1“軸軸承故障診斷試劑盒（MR-BSK-1），（M-BFK 1）
學習經典的軸承損壞的波形和頻譜。了解信號處理的問題，如平均技術，漏電流和光譜分辨率對確定軸承故障。執行實驗與日益嚴重的缺陷。確定為什么一個超高分辨率光譜診斷軸承故障時，故障頻率靠近的倍數轉速。了解如何大信號掩蓋毗鄰的，由于頻譜泄漏的低幅度信號。該套件包括一個內圈缺陷，一個外圈缺陷，與球缺陷之一，和一個組合的缺陷。
筒身開裂的研究工具包（MR-SCK -3 / 4）（MR-CSRK-3/4）
研究裂紋的自然振動頻率與行為的影響。發展早期的診斷技術來檢測裂紋。研究裂紋擴展和呼吸。應用先進的信號處理技術，如小波，時頻聯合分析，時間序列分析，研究由裂紋引起的振動。該套件包括一個軸4½“4螺栓法蘭連接，來模擬裂紋，軸縫隙裂紋和填料的，和1個軸與深V型缺口裂紋。需要MR-SCK-3/4。
風機振動工具包（M-FVK-3/4）
了解聲音和振動球迷簽名。壓力上升的體積流量和風機振動的影響研究。制定風扇的噪音和振動控制方法。該套件包括一個六葉吊扇，一個十葉片吊扇，一個12葉片軸流風機，軸流風機阻塞
機械摩擦試劑盒（M-MRK）
評估典型擦現象與多種材料，在不同的角度下，裝載，和潤滑劑條件。實驗摩擦軸或轉子。該套件包括一個可調節的彈簧加載器擦材料支架和四個不同的擦材料
阻尼軸承座套件（MR-SCK -3 / 4）（M-DBHK-1/2）
研究軸承座具有較高的阻尼系數比標準的住房。典型的滾動元件軸承系統，是一個全金屬的結構，幾乎沒有任何阻尼。添加阻尼，以標準的滾動軸承住房的。證明了減少由于阻尼的安裝在轉子的共振振幅。該套件包括兩個軸承箱和兩個1/2“軸承裝有隔離。需要M-RSK-1/2
PC電機控制套件（M-PCK）
操作MFS從遠程位置。預編程的加速，減速和長度的運行，以滿足精確的要求。該套件包括PC軟件，接口模塊，電機驅動器和電纜。
軸對齊工具（M-ATK）
精確地對準軸的方便和簡單的Windows校準軟件。可容納1/2“，1/4”直徑的軸。該套件包括兩個精密千分表，兩個安裝支架/酒吧，一面鏡子，一組塞尺，并在一個堅固的塑料外殼包裝的說明。

高價值組合套裝

MFS-RDS提供了一個基本的設置，進行轉子的旋轉/鞭實驗和學習不同的機器故障振動信號。然而，詳細的調查，尤其是更先進的振動現象，將需要更多的附件和裝置，這些都可以通過可選套件。根據包裝上的選擇，你會得到一個單獨購買的物品超過6％至8％的折扣。

套餐＃1：	基本MFS-RDS + 1/2“，3/4”直徑的軸的的轉子旋轉/鞭現象進行深入的研究試劑盒
包2：	基本MFS-RDS +套件進行深入研究油膜渦動/鞭子，對準，平衡和共振高達三分之一的臨界頻率問題
包3：	基本MFS-RDS +套件進行深入研究油膜渦動/鞭子，對準，平衡，共振，與軸承缺陷問題
包4：	基本MFS-RDS +套件進行深入研究油膜渦動/鞭子，對準，平衡，共振，軸承損壞，軸裂紋，風扇振動，機械擦阻尼問題
包＃5樓：	基本MFS-RDS +工具包的油膜渦動/鞭子，對準，平衡，共振，軸承缺陷，裂紋軸，風扇振動，機械擦，阻尼的問題，再加上PC操作，軸校準套件和力測量兩個軸承的深入研究
