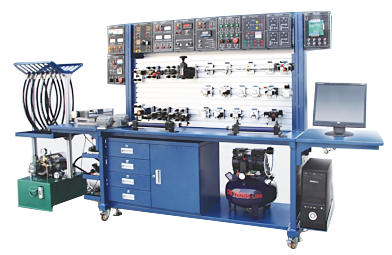

LG-DY01型機電液氣綜合實驗臺

該實驗臺是綜合全國高等院校的《機床電氣自動控制》、《可編程控制器原理》、《數控原理》、《液氣壓傳動》等課程的實驗教學大綱，根據學校實際需求而專業設計的教學實驗臺，該實驗臺可完成的實驗教學專業覆蓋面廣、可擴展實驗課程多，也可任意搭建綜合性實驗系統來輔助完成課程設計或者畢業設計。因此該實驗臺是一款比較實用的教學型實驗臺。

一、主要性能特點

1、該實驗臺全部采用模塊設計，由多個模塊組合而成，各個模塊之間的組合以及連接簡單、安全可靠；

2、該實驗臺的所有模塊的電氣控制端口、液壓元件控制油口、氣動元件控制口等全部對外開放，可根據自己設計需求靈活組裝和設計，可達到很好的實訓效果；

3、所有的液壓元器件均采用工業液壓元件、氣動元件、傳感器等全部采用工業元件，近似于工業化；

4、實驗臺由可移動式液氣壓元件陳列臺、主實驗操作臺、電腦桌組成，且全部采用優質型鋼和鐵皮制作而成，表面全部經過防銹、亞光噴塑而成；

5、可視化液壓氣動仿真控制回路、典型PLC工程案例組態仿真等構建成了功能強大、涉及面廣的上位機組態控制系統。

二、實驗項目

(一) 電液類：

1、常用液壓元件的性能測試；

2、基本回路搭接實訓實驗；（與LG-YZ01基本型液壓傳動實驗臺一致）

3、 20個可視化液壓仿真控制回路實驗。（具體回路詳見可視化液壓仿真控制回路簡介）

(二) 電氣類：

1、 26種氣動基礎回路搭接實驗；（LG-QDA01型氣動實驗臺實驗項目完全一致）

2、 14個可視化氣動仿真控制回路實驗。（具體回路詳見可視化氣動仿真控制回路簡介）

(三) 機電類：

1、 10余個三相異步電機相關控制實驗；

2、數控十字滑臺的單坐標、位移控制；

3、數控十字滑臺的雙坐標、位移控制；

4、新型電器控制、執行元件認識實踐。

(四) PLC實訓類：（與所選模塊一致）

三、實驗模塊

標準配置模塊
模塊名稱	型號	模塊名稱	型號	模塊名稱	型號
交流電源模塊	DB-1	交流電源模塊	DB-2	智能流量積算儀控制模塊	DB-3
智能功率測量模塊	DB-4	液壓泵控制模塊	DB-5	交流接觸器模塊	DB-6
時間/熱繼電器模塊	DB-7	時間/熱繼電器模塊	DB-8	按鈕控制模塊	DB-9
交流變頻模塊	DB-10	交流變頻模塊	DB-11	步進電機驅動模塊	DB-12
固態繼電器應用模塊	DB-13	固態繼電器應用模塊	DB-14	三相電機模塊	SXDJ
十字路口交通燈模塊	DB-20-2	霓虹燈燈模塊	DB-20-4	數控滑臺	SKHT-01

四、實驗臺主要技術參數

1、液壓泵站主要技術參數：（泵可選擇齒輪泵、擺線泵、葉片泵等任意一種）

驅動電機：Y90L-4 2.2KW 1400r/min

定量葉片泵：CBW-F306-ALP 7MPa 6ml/r

2、氣泵主要技術參數：

電源：220V AC50HZ；

功率:465W；

流量:55L/min；

儲氣罐容積：24L；

噪音:<=60db；

最大壓力:0.75Mpa；

尺寸：40*40*52（cm）；

3、實驗臺供電電源：國家標準工業用電——AC380V、50HZ；

4、控制電壓：安全控制電壓，DC24V；

5、使用環境要求：防潮、防塵環境；

6、主實驗臺外形:尺寸（mm）：2800×620×1680、重量：約200Kg;
