CLG-116型《公差配合》示教陳列柜

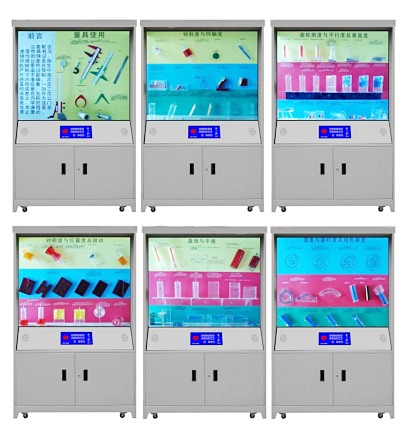

公差配合是一項影響大、涉及面廣的重要技術基礎標準，它是實現零、部件互換必備條件，學好這門課程對掌握技術、指導生產，完成本職工工作有著重要意義。CLG-116型《公差配合》示教陳列柜模型采用進口有機板和硬聚氯制作而成，板面面板采用圖表和文字說明直接制作在上面，工藝美觀，使用本陳列柜可提高教學效果，節約學時是一套現代化機械課程教學實用設備。CLG-116型《公差配合》示教陳列柜共分六個柜，有第一代和第二代兩種形式。

CLG-116型《公差配合》示教陳列柜配置

序號與名稱	陳列柜內 容
第一柜量具使用	百分表　帶測深桿游標卡尺　外徑千分尺　深度游標卡尺　鋼扁尺　外徑卡尺　內徑卡尺　塞規　環規　高度游標卡尺
第二柜直線與平面度	直線度（在任意方向上ａ）　直線度（在任意方向上ｂ）　直線度（在給定平面內ａ）　直線度（在給定平面內ｂ）　直線度（在給定平面內ｃ）　直線度（在給定平面內ｄ）　直線度（在給定方向上 1 ）　直線度（在給定方向上 2 ）　三點接觸式　四點接觸式　五點接觸式　*小區域法三件　平面度ａ　平面度ｂ　給定平面內的直線度誤差 1 　給定方向內的直線度誤差 2
第三柜對稱度與位置度及跳動	3 面的位置度　 3 斜向圓跳動　徑向圓跳動　復合位置度　端面全跳動　對稱度（ 4 面對線ａ）　對稱度（ 4 面對線ｂ）　對稱度（ 1 面對面）　對稱度（ 2 線對面）　面的位置度誤差　面對基準軸線（或中心線）的對稱度　點的位置度誤差判定　點的位置度（在任意方向）　線的位置度（在任意方向ａ）　線的位置度（在任意方向ｂ）　線的位置度（互相垂直的兩個方向）
第四柜圓度與圓柱度及線輪廓度	圓度ａ　圓度ｂ　圓柱度　線輪廓度ａ　線輪廓度ｂ圓度誤差判定ａ　圓度誤差判定ｂ　圓度誤差判定ｄ　圓度誤差判定ｃ　圓柱誤差評定（三點接觸式）　圓柱度誤差評定（四點接觸式）　圓柱度誤差評定（五點接觸式）　圓柱度誤差評定（*小區域法）　　輪廓度誤差評定
第五柜傾斜度與同軸度	在給定方向上（線對線ａ）　在給定方向上（線對線ｂ）　在給定方向上（線對線ｃ）　在給定方向上（面對面）　在給定方向上（面對線）　在任意方向上（線對面）　同軸度ａ　同軸度ｂ　同軸度ｃ　同軸度誤差判定　線對基準平面的傾斜度誤差　傾斜度誤差判定　面對基準直線的傾斜度誤差　線對基準直線的傾斜度誤差ａ　線對基準直線的傾斜度誤差ｂ
第六柜面輪廓度與平行度及垂直度	在任意方向上（線對面）　互相垂直的兩個方向（線對面）　一個方向（線對面）　一個方向（面對線）　一個方向（面對面）　面輪廓度　至少三點接觸　至少二點接觸　線對基準直線的平行度誤差ａ　線對基準平面的垂直度誤差ｂ　面對基準直線的平行度誤差　面對基準平面的平行度誤差　面對基準平面的垂直度誤差　一個方向面對面　一個方向（線對線ｄ）　一個方向（面對線）　一個方向（線對線ａ）　一個方向（線對面）
