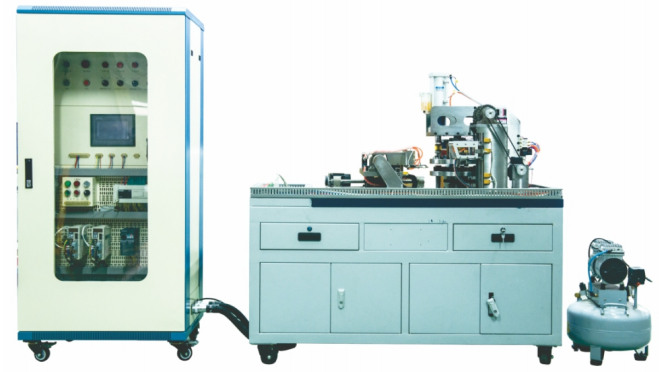

LGY-JD07D綜合機電實訓裝置

一、設備概述

LGY-JD07D綜合機電實訓裝置構成一個典型的自動生產線的機械平臺，系統各機構的采用了氣動驅動、變頻器驅動和伺服（步進）電機位置控制等技術。因此，本設備綜合應用了多種技術知識，如氣動控制技術（氣液增壓缸）、機械技術（機械傳動、機械連接等）、傳感器應用技術、PLC控制和編程、伺服電機位置控制和變頻器技術等。利用LGY-JD07D綜合機電實訓裝置可以模擬一個與實際生產情況十分接近的控制過程，使學習者得到一個非常接近于實際的教學設備環境，從而縮短了理論教學與實際應用之間的距離。

二、實訓考核設備的特點

1) 仿真度高裝置可模擬真實數控沖床加工零件，通過送料系統、定位系統、沖壓系統以及冷沖壓模具的聯合動作，可對薄鋁板或鋁塑板進行精確加工。編程完成后運行即可進行零件自動加工，貼近工業現場實際操作。

2) 實操性強 依據相關國家職業標準、行業標準和崗位要求設置各種實際工作任務，以職業實踐活動為主線，通過“做中學”，真正提高學生的動手技能和就業能力。

3) 模塊化設計 由多種機械部件組成，既可將各部件作為獨立的模塊進行訓練，也可將各部件組成綜合的機械系統進行訓練。

4) 綜合性強 裝置可完成機械設備安裝與調整、電氣設計與線路連接、PLC和觸摸屏程序編寫、機電聯調、裝配精度檢測等典型工作任務，滿足實訓教學、工程培訓及職業競賽的需要

三、技術參數

1. 輸入電源：三相四線（或三相五線）～380V±10% 50Hz隔離變壓器供電

2. 工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m

3. 外形尺寸：1400mm×700mm×1450mm（實訓臺）800*1600*600mm（電氣控制柜）

950mm×700mm×750mm（鉗工操作臺）600mm×550mm×1075mm（電腦桌）

4. 安全保護：具有電流型漏電保護，安全符合國家標準。

5. 可滿足全國技能大賽設備比賽要求
