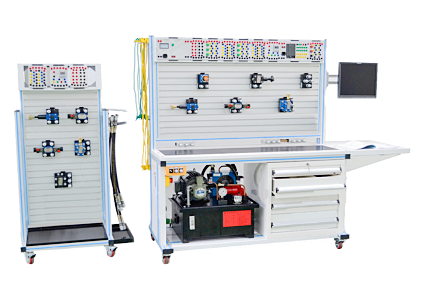

LGJ-DY03型電液比例液壓綜合實驗臺

LGJ-DY03型 電液比例液壓綜合實驗臺依據高等院校、高等職業院校的《液壓傳動與控制》《液壓比例控制技術》《液壓伺服傳動與控制》等液壓類教材和充分結合目前國內工業中流行的液壓比例伺服控制技術而專門設計,實驗臺能充分滿足教學需求、學生實踐與培訓需求、科研輔助需求等，從基礎到高端、從教學到科研而專業設計的液壓比例教學實驗臺。

一、實驗臺主要技術參數

電源	國家標準工業用電一AC380V、50HZ,三相五線制
控制電壓	安全控制電壓——DC24V
使用環境要求	防潮、防塵環境
系統總功率	<=2KW
系統安全使用壓力	P<=6.3Mpa
主實驗臺尺寸	約2050mm x720mmx 1720mm
輔助設備尺寸	約840mmx460mmx 1360mm
重量	約320Kg

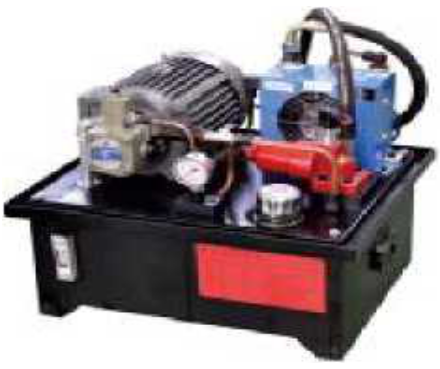

液壓泵站由三相電機、變量葉片泵、單向閥、風冷器、空氣濾清器、油溫油面計、壓力表等組成。液壓泵站控制與實驗臺一體安裝，具有電氣過載、缺相保護等功能，專用電器軟啟動器，防系統憋壓裝置，控制系統全部使用國際知名廠商電器。
二、液壓泵主要技術參數

變量葉片泵	1臺公稱排量6.67ml/r,額定壓力：6.3Mpa
變量葉片泵驅動電機	AC380V±10%,50Hz, 1.5KW,絕緣等級 B
風冷器	流量：25L/min
專用安全防憋壓裝置	液壓、電器一體化設計結梅防止實驗中有憋壓現象
安裝	與電機鍵槽插入式一體化安裝，保證運行噪聲不高于65分貝
油箱	公稱容積60L （液位、油溫指示計，吸油回油濾油器、空氣濾清器、風冷卻器等）
液壓油	32#抗磨液壓油

三、主要特點
1. 進口平面封密防漏油快換速速快換接頭
2. 方便安裝雙導槽塑料彈卡
3. 黑色陽極氧化鋁合金液壓閥底板,激光打印接口符號
4. 配套智能化液壓數據采集系統
5. 配套液壓工程仿真軟件系統
6. 進口平面封密防漏油快換速速快換接頭
7. 方便安裝雙導槽塑料彈卡
8. 黑色陽極氧化鋁合金液壓閥底板，激光打印接口符號
9. 獨立式電氣控制模塊，鋁合金圖文絲印控制面板，方便組合維修

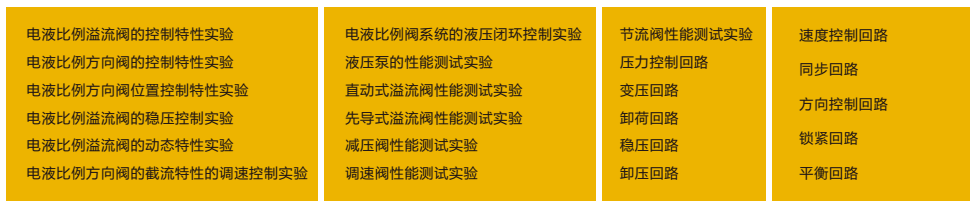

四、主要實驗項目

五、液壓數據采集軟件系統
數據采集系統采用AD卡作為數據采集板卡;配置的傳感器都是精度等級在0.5級以上的高精度傳感器(可配置壓力傳感變送器、渦輪式流量傳感器、溫度變送器、位移傳感器變送器、功率變送器、扭矩轉速傳感變送器等) ,各傳感變送器都帶標準信號輸出,傳感器外部連接電纜均使用屏蔽效果良好的專用電纜,保證了數據采集的精度。數據采集軟件對這一系列傳感器的輸出信號進行數據采集,并實時描繪相關的曲線,生成實時數據報表,繪制任意XY軸的動態曲線,并且有曲線打印功能,數據報表保存打印功能,各個傳感器參數設置功能等等。實現計算機智能數據采集、分析、處理、數字顯示、曲線自動生成及實時監控等功能。

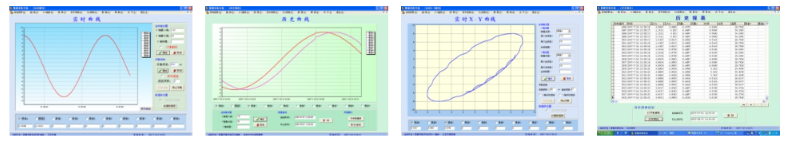

實時曲線歷史曲線擬合X-Y曲線數據報表
