LG-BDS03型變電所實訓系統

一、產品介紹

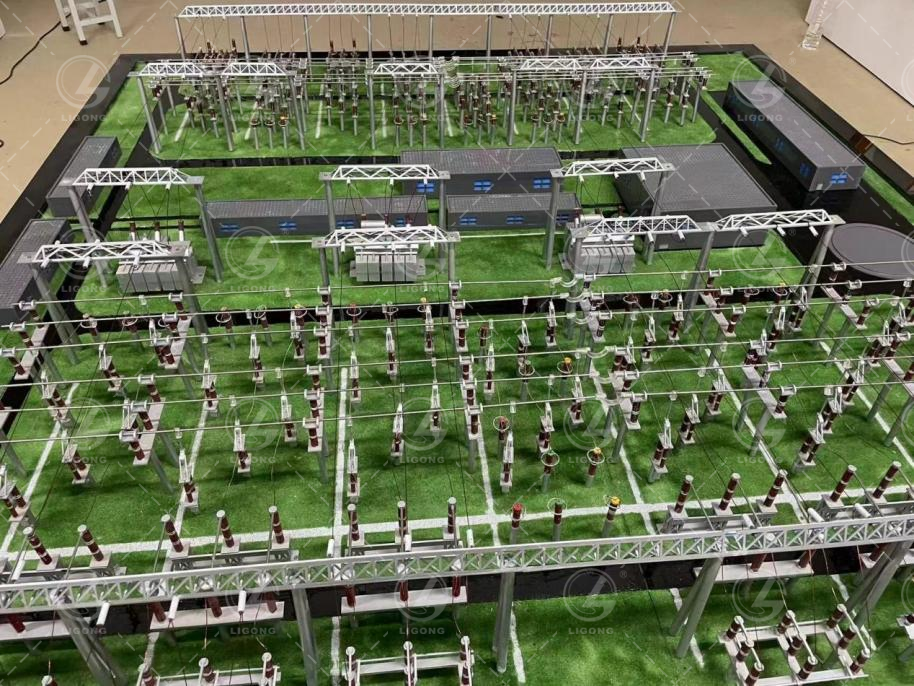

模型整體采取微縮本體透明、結構分色、系統全面、內容準確反映由a、包括兩條進線、三條出線、兩條母聯、一條旁路、一條PT等4個間隔。裝置中變電站模擬開關的合閘動作場景，顯示開關的分合閘位置；b、配電設備有隔離開關、斷路器、電流互感器、電壓互感器、避雷器、中央門形架、出線門形架、支持絕緣子、母線構架、架空線、變壓器、阻波器、電攬溝等組成；整體比例、色彩、內容、功能模擬使人具有“身臨其境”的震撼感覺；

二、產品參數

1、規格尺寸：變電站模型2400*2000×1100（含臺座700MM高），其他系統設備按比例加工；

2、參數說明：變電站的原理、數據、結構等全面解析系統。系統的設備：（包括設備主要部件），全部按照原尺寸進行縮放建模。

3、模型材質：電機、亞克力、金屬配件、金屬漆、工程塑料、鋁線、鋁管等等模型專用材料。

4、模型組成部分：a、包括兩條進線、三條出線、兩條母聯、一條旁路、一條PT等4個間隔。裝置中變電站模擬開關的合閘動作場景，顯示開關的分合閘位置。b、配電設備有隔離開關、斷路器、電流互感器、電壓互感器、避雷器、中央門形架、出線門形架、支持絕緣子、母線構架、架空線、變壓器、阻波器、電攬溝等組成。

三、產品標準

1、配電采用標準電箱，接線符合電氣規范要求，設備有良好接地，除正常體驗外工作時不得出現漏電、短路、斷路等現象；電箱內強弱電分離，不得出現相互干擾現象；

2、設備的控制按鈕具有明顯的目視化標識，設備附有安全警示標識，配電箱內的電氣件標明型號，控制對象；設備焊接符合焊接標準，不得出現漏焊、焊渣、焊瘤、氣孔等不良焊接現象；

3、沙盤外觀整潔，不得出現機身變形、零配件損壞、劃痕、污損等現象；配套設備、附件數量、型號、性能與建設清單一致；設備外觀無明顯損壞、污損等現象；設備整體安裝穩固體驗時無明顯現象，各輔件安裝牢固，無松動脫落現象；

4、沙盤需實現互動播放視頻功能，設備按鍵與視頻互動靈敏延時不超過2秒，設備運行畫面穩定，音質良好，無卡頓現象；視頻采用3D建模，每個視頻不少于1分鐘，設備安裝方便啟動、關閉、檢維修；配有詳細產品說明書、電路圖等文件；電源采用220V 50HZ,正常運行時不超過額定電流。比如在電腦上點擊隔離開關，就有對應視頻解說。
