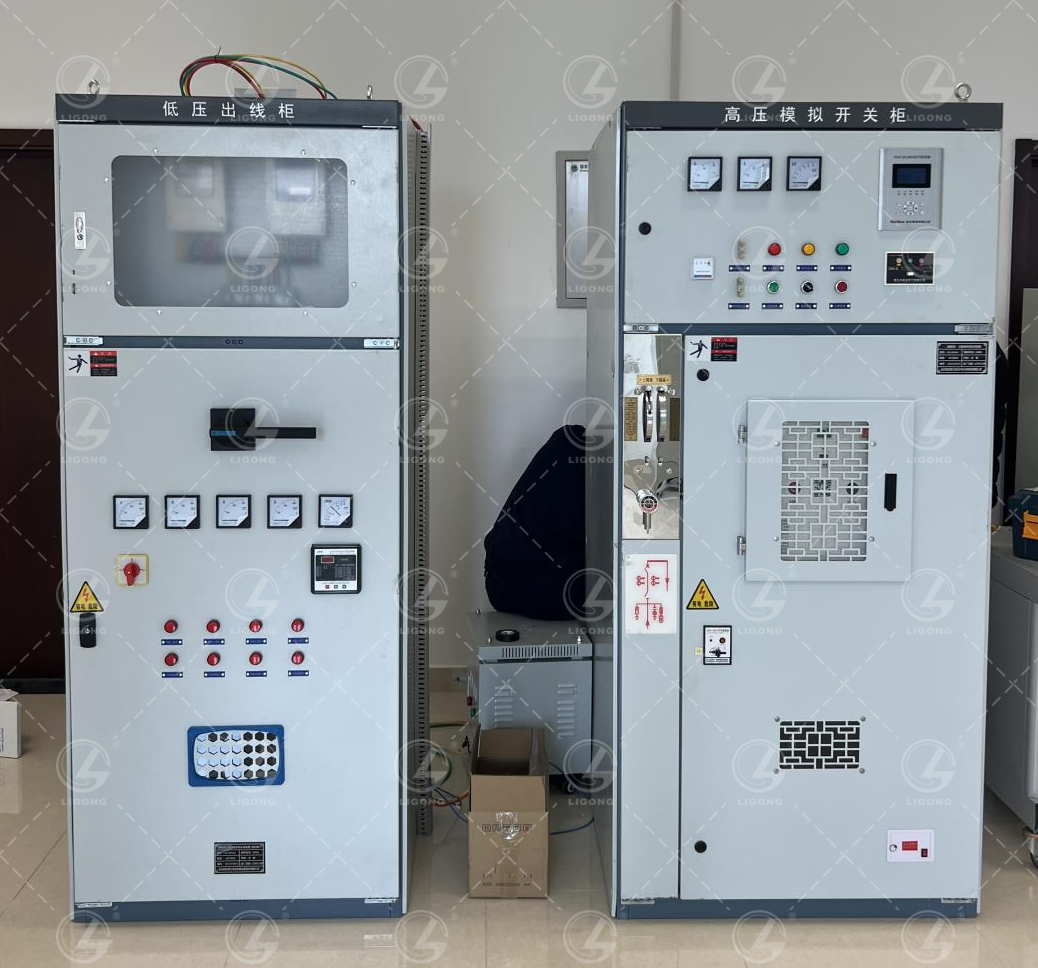

LG-GDY01A型高壓開關柜實訓裝置

一、技術參數

1、額定絕緣電壓：交流660V

2、額定工作電壓：交流380V

3、輔助電路額定工作電壓：交流380V、220V

4、母線額定電流：100A

5、分支母線額定電流：10~16A；

6、柜體尺寸：

高壓柜：（高、寬、深）2000×800×800（mm）

低壓柜：（高、寬、深）2000×600×800（mm）

二、結構要求

1、柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。

2、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。

3、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。

4、供配電技術成套實訓設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。

三、配置要求

（一）高壓模擬開關柜

（二）出線柜

（三）智能考試終端

（四）生物識別設備

（五）設備柜

（六）電腦配置：≥I7,12代，16G內存，512G固態硬盤，2G獨顯，32英寸。

四、實驗項目要求

1、高壓開關柜及其高壓電器的認識實驗

2、低壓開關柜及其低壓電器的認識實驗

3、真空斷路器的檢修

4、真空斷路器控制實驗

5、萬能斷路器的檢修

6、高壓開關柜的檢修

7、隔離開關的檢修

8、電壓互感器的檢修

9、電流互感器的檢修

10、高壓熔斷器的檢修

11、低壓斷路器的檢修

12、塑料外殼式斷路器的檢修

13、拆裝、檢修交流接觸器

14、過流繼電器的檢修

15、中間繼電器的檢修

16、電流表的檢修及認識實驗

17、電壓表的檢修及認識實驗

18、三相功率因數表的檢修及認識實驗

19、三相有功表的檢修及認識實驗

20、三相無功表的檢修及認識實驗

21、無功功率補償器的檢修及特性實驗

22、電力電容器的檢修及認識實驗

23、無功補償的操作及特性實驗

24、漏電開關的特性實驗

25、交流接觸器的電氣特性實驗

26、熱繼電器的電氣特性實驗

27、電源控制起停實驗

28、電力系統過流保護協調與控制實驗

29、正常運行的抄表實驗

30、正常運行時的監測實驗

五、教學課件資源要求

1、電力系統的概論

2、電力負荷計算

3、短路電流及其計算

4、變配電所及一次系統

5、電氣設備的選擇

6、電力線路

7、供配電系統的繼電保護

8、供配電系統的二次回路和自動裝置

9、電氣安全、防雷與接地
