LGY-JD012B型微機及繼電保護實驗實訓裝置

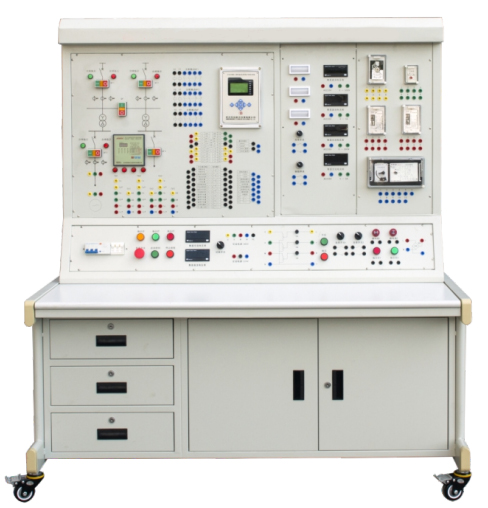

一、設備外觀

二、設備概述

該實驗實訓系統取材于現場實際變電站及工廠供配電系統，依據工業現場，緊扣教育部《變電站綜合自動化》《供配電技術》、《工廠供電》、《配電自動化》、《電力系統繼電保護》、《電力系統微機保護》、《電氣制圖》等相關課程實驗教學的需求結合現代電力工業改革中的先進技術而設計開發的實驗實訓兩用型教學應用設備。該系統實用性強應用廣泛，不僅可滿足電力相關專業的教學實驗實訓需求，還可作為學生畢業設計及教師科研的基礎應用平臺，同時可廣泛應用于相關職業培訓機構技能培訓考核的平臺。

滿足國家標準，在實驗裝置的電源輸入端設有電流型漏電器，控制屏內、外或強電輸出有漏電現象，即刻告警并切斷總電源，確保實驗安全。

采用全封閉性安全實驗導線避免因學生雙手模電而造成的觸電事故。

控制屏電源由接觸器通過啟、停按鈕進行控制。

系統組成

本裝置由實驗臺，實驗桌、實驗模塊、大功率三相自耦調壓器四部份組成。本裝置的實驗臺左側有10kV/0.4KV一次系統主接線面板,實驗臺右側為實驗模塊掛放區、實驗臺下側為電源實驗臺。

1.實驗臺

實驗臺由電源控制屏、10kV/0.4KV一次系統主接線、功率因數自動補償裝置、PLC、微機備自投裝置、實驗接線端子區、實驗模塊掛放區等七部分組成。

1）電源控制屏布置在實驗臺中下方，電源設有電流型漏電保護，短路和過流保護，有效的保護人身和設備安全。電源控制屏面板裝設電源啟動、停止及急停按鈕，測量儀表，三相調壓器原、副邊輸出接口，通過切換開關可分別顯示電源電壓和調壓器副邊輸出電壓。直流可調電源：直流可調0-220VDC/2A 具有過流、過載、短路保護。

2）10kV/0.4KV V一次系統主接線面板在實驗臺左側。本實訓系統模擬中型工廠的供配電系統，由10 kV，0.4kV，兩個不同的電壓等級構成。整個系統有兩路10kV進線，其中一路正常供電，另一路作為備用，通過備自投自動切換;10kV母線出線有兩路分支，兩路經總降變降壓為0.4kV分為母線I段與母線II段；

在面板上裝設斷路器分合閘控制開關，斷路器分合閘指示燈，高、低壓進線電壓、電流儀表，補償電容器指示燈。功率因數自動補償裝置采用國內外先進的單片機控制器。能自動追蹤電網功率因數并控制電容器組的投切，具有手動和自動投切功能。根據變壓器的無功功率進行分相補償，電容器組循環工作，使每組電容器均勻投運，從而減少電能損耗和電壓損失，提高設備的使用效率。

4）微機備自投裝置適用于35kV 及以下電壓等級變電站需要備用電源自動投入的場合。具有三種備自投工作方式：進線，母聯和應急；實時采集進線電壓、電流以及母線電壓；具有事件記錄；就地/遠方合閘、分閘控制；遠方定值修改和通信功能等功能，

2.實驗桌

采用優質冷軋鋼板加工，雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方形結構，造型美觀大方。實驗桌右側設有一個儲存柜，儲存柜門上都裝有門鎖，左側設有三個抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪（帶自鎖功能），便于移動和固定，有利于實訓基地的建設。

3. 實驗模塊

通過這些繼電器可以進行常規繼電器的特性試驗，以及一些繼電保護綜合實驗。（繼電器采用嵌入式安裝，并配有機箱）

1)繼電器模塊一：電流繼電器組件含 DL-24C/2A 電磁型電流繼電器 1 只，DL-24C/6A 電磁型電流繼電器 1 只。含 DZB-12B 型中間繼電器 1 只，DZS-12B 型中間繼電器 1 只。

2)繼電器模塊二：含 DS-23 時間繼電器 1 只，JX-21A/T 信號繼電器 1 只。重合閘裝置含 DH-3 型重合閘繼電器 1 只。含 DY-28C/160V 型電磁型電壓繼電器 1 只，電壓切換開關 1 只。光字牌、按鈕組件含光字牌 3 只，試驗按鈕 1 只。

3)儀表模塊：直流數字電壓、電流表含直流電壓表 1 只，測量范圍 0-500V，分0V 5V、50V、500V 四檔，三位半數顯，精度0.5 級。直流電流表1只測量范圍 0-5A，分5mA 50mA，500mA，5A 四檔，三位半數顯，精度0.5 級。交流數字電壓、電流表含交流電壓表 1 只，測量范圍 0-500V，分0V 5V、50V、500V 四檔，三位半數顯，精度0.5 級。交流電流表1只測量范圍 0-5A，分5mA 50mA，500mA，5A 四檔，三位半數顯，精度0.5 級。

4）電阻模塊：可調電阻箱含功率瓷盤電阻 2×800Ω 1 只，2×2.5kΩ 1 只

本套設備還可根據用戶需求增加微機微機保護裝置，微機保護方面可以完成如微機線路、微機變壓保護、聯網等綜合設計實驗方面的內容，并留有升級接口。

4. 大功率三相自耦調壓器

采用 9kVA 三相自耦調壓器，原邊交流三相 AC380V 輸入，副邊三相 AC0～430V 輸出。

為了保證一次線路供電的可靠性，配置了微機備自投，為了提高用電質量，配置了無功補償裝置；為了實現工廠供電綜合自動化控制，配置了PLC控制器，實現了整個系統的“四遙”功能，完全依照電力現場設置。

多功能智能電力儀表：可實時采集儀表測量值。應具備：綜合測量30多種三相/單相電量：相/線電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率等功能，有功電能(kWh)、無功電能(kVARh) 等電能計量，標準CT、PT輸入，具有RS-485通訊接口(光隔)等功能。

微機保護裝置均采用高性能控制核心芯片，采集外部系統的電流、電壓以及輸入輸出開關量，并送液晶顯示。具有故障錄波功能，可顯示故障波形。

三、技術參數

1、輸入電源：三相五線制AC 380V±10% 50HZ

2、輸入功率：5 kw

3、工作環境：1）溫度：-10℃～+40℃ 2）相對濕度：≤90%（+20℃） 3）海拔高度：≤2000m
4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

4、設備重量:500kg

5、外形尺寸：寬×深×高=1750mm×750mm×1750mm

6、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
