LGWL-ZS02型物聯網智慧生活實訓平臺

一、物聯網實訓工位

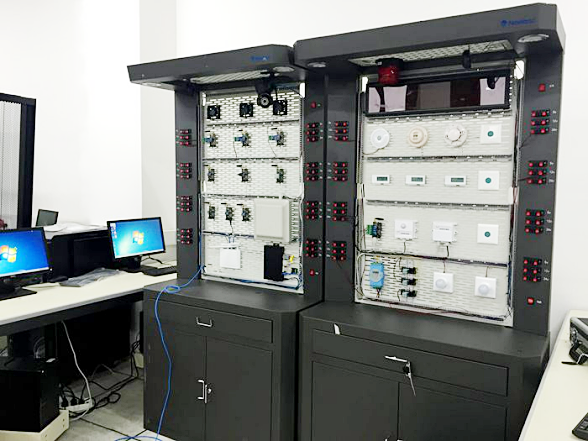

1、物聯網實訓工位
LGWL-ZS02型物聯網智慧生活實訓平臺人體工程學設計，便于學生對于設備的安裝配置等實訓操作；配備兩組網孔操作面板（正面、頂部），用于部署各類物聯網設備；有強弱電供電系統，工位背面有10余個強電供電插座，工位正面配有8套直流弱電（常用的5V、12V、24V）供電接口，滿足工位上各類物聯網設備的供電需要，同時，面板上安裝了走線槽，方便學生進行各種布線；設計有安全配電箱，帶有空氣開關及漏電保護系統，一路電源輸入、一路開關總控，確保系統使用安全可靠；帶有照明系統；配有抽屜柜子；
LGWL-ZS02型 物聯網智慧生活實訓平臺外觀尺寸（長*寬*高）：1010mm*410mm*2020mm；主面板尺寸（長*高）：750mm*1140mm；電源輸入：220V；強電供電：10組，220V 5孔插座。

2、桌面型實訓工位（移動工位）：
   LGWL-ZS02型物聯網智慧生活實訓平臺桌面型設計，便于學生在課桌上對設備的安裝配置等實訓操作；配備1組網孔操作面板，用于部署各類物聯網設備，搭建各種物聯網應用場景；有強弱電供電系統，工位背面有6個強電供電插座，工位正面配有2套直流弱電（常用的5V、12V、24V）供電接口，；設計有安全配電系統，帶有空氣開關及漏電保護系統，一路電源輸入、一路開關總控，確保設備使用安全可靠；具備無線及有線網絡接口，可接入到多種網絡環境下。
（1）外觀尺寸（長*寬*高）：730mm*269mm*507mm；
（2）主面板尺寸（長*高）：669.5mm*379.5mm；
（3）電源輸入：220V；
（4）強電供電：6組，220V 3孔插座；帶電涌保護功能，有SPD指示燈
（5）弱電供電：2組，5V，12V，24V弱電供電端子；
（6）網絡接口：支持1個WAN口，4個LAN口
（7）支持WIFI功能
★二、智能物聯網系統應用系統：（為保證軟件正版，投標時提供軟件著作權證書原件）
基于Android進行嵌入式軟件應用教學開發；基于ARM架構進行嵌入式硬件平臺教學開發；基于3G、WIFI進行移動互聯教學開發；支持ZIGBEE、藍牙傳感網網關教學應用；配合嵌入式ARM系列平臺主機軟件操作系統及硬件周邊插件，達到數字家庭、智能家居、微型傳感器及無線傳感應用；GPS綜合應用教學；豐富擴展接口，可外接無線傳感、RFID、二維碼應用。
1、主構架：
（1）處理器   ARM Cortex-A9 處理器Samsung Exynos4412
（2）頻率     1.4G Hz
（3）操作系統 Android 4.0
（4）顯示屏尺寸 7寸
2、觸摸屏多點電容觸摸屏
三、物聯網數據采集網關
該網關可結合物聯網和傳感技術，實時采集有線、無線傳感網設備傳感值，并通過通訊模塊上傳到PC端，實現對傳感設備的實時監測及控制。
（1）采用三星1GHz CPU,1GB RAM，4GB ROM
（2）4.3寸顯示屏TFT，顯示分辨率480*272，帶電容觸摸屏
（3）支持ZigBee無線傳感組網連接
（4）支持Modbus有線傳感連接
（5）支持串口調試功能，支持應用程序和固件升級
（6）可同時顯示9路ZigBee無線傳感網輸入和6路輸出；
（7）可同時顯示10路的基于Modbus有線傳感網輸入和6路的輸出
（8）Wifi/以太網傳輸，可將溫濕度數據實時傳送到后臺；
（9）支持雙聲道揚聲器
（10）尺寸 140mm*139.5mm*61mm
四、智能商業應用套件
該套件主要包括桌面UHF RFID讀寫器、條碼掃描槍、超高頻手持PDA、LED顯示屏、網絡攝像頭、無線路由器等設備，主要實現了智能倉儲、智能賣場、拍碼購物等幾大典型場景的多種智能商業應用。還包括高頻卡讀寫器、超高頻RFID讀寫器、電子價格標簽、小票打印機、串口服務器等設備組成，能實現智能貨架、智能結算等更多商業場景的多種應用，豐富了物聯網更多場景、技術、應用的使用操作、部署配置，更大提高學生的實踐動手能力。
1、條碼掃描槍：
（1）識讀性能
識讀模式：線性CCD
接口：USB-HID, True RS232, TTL level RS232, Keyboard Wedge
識讀精度：≥5mil
提供光源：Visible LED Diode 620nm
識讀景深：25mm-390mm
打印對比度：≥30%
條碼靈敏度**：傾斜±55°@ 0°Roll and 0° Skew
旋轉：±25°@ 0°Pitch and 0° Skew
偏轉：±75°@ 0°Roll and 0° Pitch
環境光照度：0 ~ 100,000 LUX
（2）機械/電氣化性能：
功耗：0.75W（*大）
工作電壓：DC 5.0V
電流*大電流：150mA
工作電流：120mA
待機電流：45mA
（3）顏色：黑或白
（4）外觀尺寸（長×寬×高）：156×95×71 mm
（5）重量：105g
（6）工作環境
工作溫度：-0℃to + 50℃
儲存溫度：-40℃to + 60℃
工作濕度：0 to 95% ( 無凝結)
2、LED顯示屏：
（1）處理器：ARM
（2）存儲容量：板載2M字節存儲芯片
（3）顯示：板載2排Hub08、4排Hub12
（4）通訊：RS232、RS485 自適應（需加485轉換器）
（5）通訊波特率：可支持9600～115200
（6）通訊距離：RS232有效通訊距離為：120米、RS485有效通訊距離為：1200米
3、無線路由器
（1）標準：IEEE 802.11n；IEEE 802.11g；IEEE 802.11b
（2）設備接口
4個10/100 LAN端口
1個10/100 WAN端口
1個電源接口
（3）無線頻率范圍     2.4GHz - 2. 5GHz
（4）天線 5dBi 不可拆卸天線
（5）安全 64/128-bit WEP加密；WPA & WPA2
（6）輸入電源 DC 12V 500mA,外接電源
（7）工作濕度 10%~85% (無凝結)
（8）尺寸 175*145*180 mm
（9）工作溫度 0到40攝氏度
4、超高頻識別手持終端：
（1）處理器:四核1.3 GHz 高性能處理器
（2）操作系統:Android 4.4
（3）內存:8 GB ROM + 1G RAM
（4）擴展插槽Mini SD卡（*高支持32G）
（5）顯示屏:3.5英寸，640 x 960，高亮度LED 背光
（6）觸控屏:工業級電容屏(支持戴手套觸控)
（7）攝像頭（可選）:500萬像素自動對焦帶LED補光
（8）掃描窗玻璃:Corninga Gorillaa 玻璃（康寧玻璃）GPS :集成GPS（A-GPS）
（9）鍵盤:防磨損、內透光工業鍵盤
（10）電池:3.7V 6000 mAh 鋰聚合物電池
（11）震動馬達:內置可程序控制震動馬達
（12）工作溫度-10℃ to 50℃ (14℉ to 122℉)
（13）存儲溫度:-20℃ to 60℃ (-4℉ to 140℉)
（14）濕度:0 ～ 95% (無結露)
（15）防護等級:IP65
（16）無線語音通信:3G：WCDMA 850/2100MHz ,2G：GSM 850/900/1800/1900MHz
（17）無線局域網絡:Wi-Fi 802.11b/g/n
（18）藍牙:Bluetooth 4.0
（19）GPS:高性能GPS導航芯片
（20）USB 接口:1 個(Micro USB 接口)
（21）RFID工作頻率:902-928 MHz
（22）天線參數:圓極化天線2 dBi / 線極化天線1.4 dBi
（23）寫入距離:0.8 m 以內
（24）支持一維碼掃描
（25）讀取距離:2.5 m 以內 (特定標簽可達3.5 m)
（26）傳感器:G-sensor(重力傳感器)
5、網絡攝像機：
M-JPEG視頻壓縮格式，接口: RJ45•Install ActiveX Control，帶云臺變焦，角度旋轉：垂直120°, 水平270，雙向語音 , 喇叭和麥克風，圖像幀率： Max. 30fps，圖像傳感器: CMOS 感光器，30萬像素，圖像分辨率，圖像處理：自動曝光(AE)；自動白平衡(AWB)；自動增益控制( (AGC)，支持SD卡存儲，*大支持64G。
6、中距離式讀寫器
（1）充分支持符合 ISO18000-6B、EPC CLASS1 G2 標準的電子標簽；
（2）工作頻率 902～928MHz(可以按不同國家或地區要求調整)；
（3）以廣譜跳頻(FHSS)或定頻發射方式工作；
（4）輸出功率達至 26db；
（5）讀取距離1~3米；
（6）低功耗設計，適配器電源低電壓供電；
（7）支持 RS232用戶接口；
7、UHF桌面發卡器：
（1）ISO18000-6B，ISO18000-6C（EPC GEN2），
（2）支持國標（920~925MHz）、美標(902~928MHz)或定制其它頻段，
（3）讀卡距離: 大于5 m；
8、票據打印機：
（1）打印方法：熱敏點行打印；
（2）打印字庫：12x24 24x24；
（3）有效打印寬度：　57.5mm±o.5；
（4）電源要求：DC 9v 3A；
（5）重量：1.5Kg；
9、串口服務器：
（1）LAN口：以太網:10/100 Mbps，RJ45 保護：內置的1.5 KV電磁保護
（2）串口：4個RS-232接口端口類型：Male DB9（針式）串口保護：所有信號15 KV ESD保護
（3）串口通訊參數:校驗位：None, Even, Odd 數據位：5, 6, 7, 8 停止位：1, 1.5, 2 流控：RTS/CTS, DSR/DTR, Xon/Xoff 速度：110~460800bps
（4）協議：ICMP, IP, TCP, UDP, DHCP, Telnet, SNMP, HTTP
（5）工具：支持Windows 2000/XP的管理軟件
（6）驅動支持：Windows 2000/XP Real COM driver, Unix/Linux TTY driver
（7）配置：Web網絡瀏覽器、Telnet、Console控制臺
（8）電源輸入：5V DC
（9）功耗：150mA＠5V
（10）操作溫度：-20~70?C (-4~158?F)
（11）儲藏溫度：-40~85?C (-40~185?F)
（12）工作濕度：5~95%RH
10、高頻RFID讀寫器：
（1）溫度適用范圍：-20到+60 o C；
（2）卡觸點可使用次數：10萬次；
（3）支持卡尺寸：支持符合ISO14443TypeA/B的非接觸卡；
（4）可給卡提供電流：0-130mA；
（5）與PC通訊類型： Low Speed USB（USB 1.1）；Bus powered device；HID（USB無驅）；
（6）通訊協議：支持ISO14443 TypeA/B，同接觸式卡的通訊速度可達115，200 bps；
（7）所遵循的標準： ISO14443、ISO 7816、PC/SC、GSM11.11、FCC、CE；
（8）通訊速率： T=0：9600-38400bps；T=1：9600-115200bps；
（9）狀態顯示：LED指示燈，指示電源或通訊狀態；
（10）操作系統：Windows 98、Me、2K、XP、2003及Unix和Linux；
（11）其他特性：提供通用接口函數庫，可支持多種操作系統和語言開發平臺、支持在線升級功能、同步支持符合ISO14443 Type A,Type B的非接觸智能卡，如：Mifare S50、Mifare S70、MF1ICL10、Mifare Pro、Mifare desfire、Mifare ultralight、SLE44R31、SLE6-6cl系列、AT88RF020、華虹1102等；
11、智能電表模塊：
（1）通訊模式：RS485通訊可計量正向和反向電量
（2）安裝類型：導軌
（3）額定電流：1.5（5）A
（4）*大電流：100A
（5）電壓：230V
12、電子價格標簽：
（1）規格尺寸92mm*38mm*3.8mm
（2）重量13.5g
（3）顏色白色
（4）工作電壓3.3V
（5）工作電流8mA
五、智能環境監控套件:
該套件主要包括水溫傳感器、水位傳感器、壓力傳感器、溫濕度傳感器、光照傳感器、水環境加熱器、霧化器、水環境模擬容器等多種傳感器及設備，結合485數據采集模塊，實現智能社區環境監控、智能水文環境監控等多種智能環境場景應用。還包括土壤傳感器（水分、溫度）、風速傳感器、二氧化碳傳感器、火焰傳感器、煙霧傳感器、排氣扇、報警燈、照明燈等多種傳感器及設備，結合485數字采集模塊。
1、水溫傳感器：
適用于科學實驗、水文監測、等包含水文相關溫度的測量。
（1）供電電源：24V DC；
（2）溫度范圍：-50～600℃
2、光照傳感器:
采用高靈敏度的光敏原件作為傳感器，具有測量范圍寬，使用方便，便于安裝，傳輸距離遠等特點。
（1）供電電壓：DC 24V；
（2）輸出形式：電流：三線4mA~20mA、電壓：三線0V~5V（盲區為30mV）、網絡：RS485\RS232；
3、溫濕度傳感器：
傳感、變送一體化設計，適用于暖通級室內環境溫濕度測量。采用專用溫度補償電路和線性化處理電路。傳感器性能可靠、使用壽命長、響應速度快。多種型號滿足ROHS無鉛化要求。
（1）供電：24VDC
（2）輸出信號：4-20MA
（3）負載能力：電流輸出型：≤500Ω繼電器輸出：10A/DC30V,10A/AC220V
4、大氣壓力傳感器：
適用于各種環境的大氣壓力測量。
（1）供電電源：24V DC；
（2）輸出形式：4~20mA DC；
（3）工作溫度：—10~60℃；
（4）量程范圍：0~110KPa；
5、空氣質量傳感器：
用于家庭、環境的有害氣體探測裝置，適宜于氨氣、芳族化合物、硫化物、苯系蒸汽、煙霧等氣體有害氣體的探測。
（1）尺寸：32mm X22mm X30mm 長*寬*高；
（2）主要芯片：LM393、MQ135氣體感應探頭；
（3）工作電壓：直流 5V；
（4）氣體敏感元件測試濃度范圍：10 to 1000ppm；
6、直流信號隔離變換器：
主要功能為將(0-5V) 變送到 (4-20mA)。
（1）電源供電: GND : 9     +24V : C；
（2）輸入端(0-5V電壓信號)：輸入信號: 3   輸入地: 4；
（3）輸出端(4-20mA電流信號)：輸出信號: 8   輸出地: 7；
7、液位傳感器：
該液位變送器，將擴散硅充油芯體封裝在不銹鋼殼體內，前端防護帽起保護傳感器膜片的作用，也能使液體流暢的接觸到膜片，防水導線與外殼密封連接，通氣管在電纜內與外界連接，內部結構防結露設計。RT-202內置微型信號處理電路，可進行遠程傳輸，具有良好的穩定性和可靠性。
（1）電壓：24V DC；
（2）測量范圍：0－0.1m…200m水柱；
（3）輸出信號：二線制4－20mA；
8、電子霧化器
（1）電源：24VAC 50/60Hz
（2）功率：19W；
（3）規格：46*25mm;
9、加熱片：
（1）電壓：220-240V
（2）頻率：50/60Hz
（3）功率：7.5W
（4）適用水量：8-20L
10、RS485設備（模擬量）:
該設備為16位A/D 8通道的模擬量輸入設備，可以采集電壓、電流等模擬量輸入信號。為所有通道都提供了可編程的輸入范圍，同時在模擬量輸入通道和模塊之間提供了3000V的電壓隔離，可以有效防止模塊在受到高壓沖擊時而損壞。
（1）通道數：8
（2）輸入類型：mV，V，mA
（3）輸入范圍：+/-150mV，+/-500mV，+/-1V，+/-5V，+/-10V，+/-20V，4~20mA
（4）隔離電壓：3000VDC
（5）*大承受電壓：+/-35V
（6）采樣速率：10采樣點/秒（總共）
（7）輸入阻抗：20MΩ
（8）精確度：≤+/-0.1%
（8）功率：1.2W@24VDC
11、四輸入模擬量通訊模塊：
（1）端口數量：4個
（2）端口類型：模擬輸入
（3）端口電流：4-20毫安
（4）通訊模式：zigbee
12、ZigBee模塊：
（1）主芯片：CC2531F256，256K Flash,有USB控制器；
13、智能電能計量插座：
（1）輸入輸出電壓：交流220v，50HZ；
（2）負載電流或功率：10A/2200W；
13、面板式計量插座
（1）安全電氣轉接功能可替換86型面板插座,實現電氣連接和計量功能
（2）電能計量功能檢測用電器（負載）的電量、電流、電壓、有功功率等電參數信息，液晶顯示屏數字化顯示，停電后保留電能累計值
（3）額定電壓：市電 250VAC/50Hz
（4）額定電流： 10A
（5）計量精度： 1級
（6）尺寸： 86mm × 86mm × 33.5mm
（7）執行標準： GB2099 GB1002
（8）銅件材料：優質錫磷青銅
（9）外殼材料：前面板，PC合金工程塑料；后蓋，PA66
（10）工作溫度： -10～60℃
（11）儲存濕度： ≤85% RH
14、紅外對射模塊：
（1）探測范圍:15米
（2）工作電壓：12V、24V
15、火焰探測器：
（1）工作電壓：額定工作電壓：DC24V，工作電壓范圍：DC12V~ DC30V；
（2）工作電流：監視電流：≤10mA，報警電流：≤30mA；
16、煙感探測器：
（1）報警聲音：≥85dB；
（2）供電電源： DC9V～DC28V；
（3）電流：靜態電流≤200uA；
（4）繼電器無源觸點輸出；
（5）聲光報警；
16、煙感探測器
（1）報警聲音：≥85dB；
（2）供電電源： DC9V～DC28V；
（3）電流：靜態電流 ≤200uA；
（4）報警電流 ≤50mA；
（5）工作溫度：-10℃～+50℃；
（6）相對濕度： ≤95%RH(40℃±2℃)；
（7）繼電器無源觸點輸出；
（8）聲光報警；
17、人體紅外傳感器：
（1）產品概述:在光線較暗的環境由日本PIR傳感器檢測人體移動，當行人進入其感應范圍時自動開啟負載，離開后自動延時關閉。
（2）技術規格:
工作電壓：AC180V~250V50Hz或DC 12V/24V；
輸出形式：繼電器觸發；
延時時間：6秒到5分鐘可調；
感應距離：10米（冬遠夏近）；
感應角度：左右90度，往下60度；
18、風速傳感器：
該風速傳感器采用三杯設計理念可以有效獲得外部環境信息，殼體采用優質鋁合金型材，外部進行電鍍噴塑處理，具有良好的防腐、防侵蝕等特點，能夠保證儀器長期使用無銹琢現象，同時配合內部順滑的軸承系統，確保了信息采集的精準性。被廣泛應用于溫室、環境保護、氣象站、船舶、碼頭、養殖等環境的風速測量。
技術規格：
（1）使用場所：室外；
（2）防水類型：防水；
（3）精度（電流輸出型）：1M/S(0.2M/S啟動)；
（4）量程：0-30m/s；
（5）供電電壓：12-24VDC；
（6）輸出信號：4-20MA。
19、二氧化碳傳感器：
（1）產品概述:采用紅外二氧化碳傳感器，具有很好的選擇性，無氧氣依賴，壽命長，并且內置溫度傳感器，可以進行溫度補償。
（2）技術規格:
供電電源：12~24V；
量程:0~5000PPM；
響應時間：＜30S；
20、土壤溫度水份傳感器：
（1）產品概述:適用于科學實驗、節水灌溉、溫室大棚、花卉蔬菜、草地牧場等包含顆粒物含水量和溫度的測量。
（2）技術規格:
工作電壓：5~24V；
靜態電流：峰值＜30mA，平均＜10mA；
工作頻率：100MHz；
響應時間：＜1秒；
測量穩定時間：2秒；
測量區域：95%的影響在以中央探針為中心，直徑為7cm、高為10cm的圓柱體內
21、RS485設備（數字量）：
該數字量模塊采用7通道輸入及8通道輸出、寬溫運行、高抗噪性:1kV浪涌保護電壓輸入,3KV EFT及8KV ESD保護、寬電源輸入范圍:+10~+48VDC、易于監測狀態的LED指示燈、數字濾波器功能、過流/短路保護、DO通道支持脈沖輸出功能。
（1）堅固型設計（-40~85℃）
（2）７路數字輸入
輸入高低電平倒置
邏輯低電平：接地，邏輯高電平：開放）
濕接點（邏輯低電平：0~3V，邏輯高電平：10~30V）
支持3KHz計數器（32位+1位預留）和頻率輸入
過電壓保護：±40VDC
（3）8路數字輸出
A、集電極開路40V，1A（*大負載）
B、支持5KHz脈沖輸出
C、支持高至低和低至高延時輸出（PWM-OUT功能）
（4）隔離電壓：3000VDC
（5）浪涌，EFT和ESD保護
22、電子巡更模塊：
（1）自動感應無需按鍵，燈光與振動提示讀卡成功(振動可單獨關閉)。
（2）九組鬧鐘設置并有振動與燈光提示，提醒巡更人員定時巡邏(*多可設64次)。
（3）USB通訊，機器伴有提示燈顯示。
（4）大容量2200AM 3.6V 鋰電充電池供電，并配有精工保護板全力保護電池壽命與安全，有自動斷電功能，可反復充電使用。
（5）低功耗電路設計，待機0.002MA。
（6）感應卡讀卡技術，讀卡距離可達4CM。
（7）尺寸：18CM,直徑2.8CM
（8）重量：210g
★六、遠程醫療監護系統
1、三星A9（Exynos 4412）網關（1臺）
（1）核心板部分
CPU：三星四核 Cortex-A9；
內置顯卡：Mali-400 MP；
內存：2GB DDR3 1600MHz 超強帶寬64位內存；
存儲器：4GB EMMC 4.5 存儲；
主頻：1.6GHz；
功耗：低功耗動態電源管理，核心板*小功耗0.8W；
核心板尺寸：長6cm *寬5.5cm *0.28cm；
（2）底板參數
底板尺寸：長26.2cm *寬16.5cm；
SPI：SPI總線接口；
SPK：8歐1W喇叭接口；
顯示屏：數字RGB TTL接口，10.1寸電容屏；
LVDS POWER ：標準LVDS電源接口；
LVDS DATA：標準LVDS數據接口；
WIFI模塊： Realtek8188，支持802.11b/g/n；
藍牙模塊RDA5876A ：支持V2.1+EDR；
3G模塊：華為3G模塊EM770W ，3G天線，支持全頻段；
SIM卡接口；
SD卡：SD卡接口，*高可支持64GB；
Boot Swith：啟動設置開關（可選eMMC,SD啟動方式）；
User KEY：用戶按鍵（軟件可自定義）；
ADC：模擬ADC接口；
Power KEY：系統開機鍵；
Rst KEY：系統開機鍵；
Uart：4路串口；
Power ON/OFF：系統總開關；
DC in：電源輸入；
Buzzer：蜂鳴器；
網卡：自適應10/100M網卡；
音頻：I2S 2.1聲道音頻接口；
USB Host：4路USB HOST接口；
TV in：模擬視頻輸入接口，*大輸入1024×768；
Camera：500W高清攝像頭，自動對焦功能；
VGA：模擬視頻輸出，*大可支持1280×720；
HDMI：HDMI接口，*大可支持1920×1080；
2、模塊部分硬件參數：
（1）血壓測量單元（血壓傳感器1個，血壓臂帶1個，血壓傳感器底板1個）：
1）兼容所有NIBP標準，包括[EN1060-1],[EN1060-3],[IEC60601-2-30],[SP10]，兼容CAS協議；
2）測量原理：震蕩法；
3）電源：+12V供電；
4）通訊接口：+12V異步串行接口；
5）測試參數：收縮壓、平均壓、舒張壓、脈率；
6）逐步充氣和自動補充充氣功能；
7）智能化程度高，可以適應各種手臂粗細、血壓高低、脈搏強弱的病人；
8）雙電磁閥接口，超壓力自動放氣；
9）外形尺寸110mm×82mm，氣泵和電磁閥內置；
（2）體溫測量單元（體溫傳感器1個，體溫傳感器底板1個）：
1）測量范圍 -33～220°C-27～428°F；
2）操作范圍-10～50°C14～122°F；
3）精確度Tobj=15～35°C, Tamb=25°C +/-0.6°C；
4）精確度+/-2%,2°C；
5）分辨率 -9.9～199.9°C 0.1°C/0.1°F；
6）響應時間(90%)1sec；
7）發射率0.05～1 step.01；
8）更新頻率1.4Hz；
9）體積12x13.7x35mm；
10）波長5um-14um；
（3）血氧測量單元（血氧傳感器1個，血氧傳感器底板1個）：
1）符合標準：ISO9919:2005；
2）數據顯示范圍：0%～100%；
3）分解度：1%；
4）精準度：60%-100% ±2%；40%-60% ±3%；
5）測量范圍：0bpm～300bpm；
6）電壓范圍：+5VDC~+3.3VDC；
7）抗低灌注：＜0.05%；
（4）脈搏測量單元（脈搏傳感器1個，脈搏傳感器底板1個）：
1）內置程控放大電路、基線調整電路、A/D轉換電路、串行通信電路，方便用戶集成及二次開發使用；
2）壓電式原理采集信號，數字信號輸出，直接通過USB或串口輸出脈搏波波形數據；
3）應用于脈率檢測、無創心血管功能檢測、妊高征檢測、中醫脈象診斷等；
4）電源電壓：5～6V DC；
5）壓力量程：-50～+300mmHg；
6）靈敏度：2000uV/mmHg；
7）靈敏度溫度系數：1×10^-4/℃；
8）精度：0.5%；
9）重復性： 0.5%；
10）遲滯： 0.5%；
11）過載：100倍；
（5）心電測試單元（心電信號發生器1個，心電傳感器底板1個）：
1）全數字濾波處理技術；
2) 24位ADC高分辨率，500Hz采樣；
3) 3導聯心電數據波形；
4) 3.3v單電源供電及串口TTL通訊；
5) 小體積(25mmX22mm)、低功耗設計，便于集成到掌上心電、手機心電內；
（6）USB轉WIFI模塊（用于脈搏及心電圖形傳輸，2個）：
1）采用進口芯片Marvell的方案，模塊通過了FCC/CE認證，質量可靠，性能穩定；
2）外置天線模塊,150M速率，空曠地可以到三四百米，雙向透明傳輸。支持 802.11b/g/n 無線標準；
3）支持TCP/IP/UDP網絡協議棧，支持UART/GPIO/以太網數據通訊接口；
4）支持無線工作在STA/AP模式，支持路有/橋接模式網絡構架；
5）可選內置板載或者外置天線，支持透明/協議數據傳輸模式，提供AT+指令集配置；
6）支持串口自動成幀功能，3.3V單電源供電，超小尺寸：25x40mm；
（7）ZigBee模塊（用于各傳測量模塊與控制器Zigbee協調器之間通信，6個）：
1）TI CC2530，內置增強型8位51單片機和RF收發器；
2）含有豐富的I/O端口、內置溫度傳感器、串口、A/D和各種常用外圍接口等；
3）符合IEEE802.15.4/ZigBee標準規范，頻段范圍2045M-2483.5M；
4）無線數據傳輸速率約為20~250 kb/s，通訊距離在30~300米左右；
5）具有片內128/256K的可編程Flash，和8K的RAM；
（8）身份識別單元：
RFID讀卡器模塊6個，RFID鑰匙扣標簽5個；
（9）其他配件：
1個無線路由器；
1個USB攝像頭；
3、軟件資源：軟遠程醫療監護系統
4、護士站：
操作系統：Linux3.5.0；
圖形界面：QT4.7.4；
Web服務器goAhead：實現醫務人員遠程調用人員體檢信息和重病監護信息；
MJPG-streamer視頻服務器：實現醫務人員對病房的遠程監護。
七、物聯網云平臺資源包
1、人體感應傳感器
人體傳感器是一種可探測運動人體的紅外熱釋感應器，由透鏡、感光組件、感光電路組成。一旦人體是移動，感光組件可產生極化壓差，感光電路發出有人的識別信號，達到探測運動人體的目的。
（1）工作電壓：DC5至 20V；
（2）靜態功耗：65 微安；
（3）電平輸出：高 3.3V，低 0V；
（4）延遲時間：可調（0.3 秒~10 分鐘）；
（5）封鎖時間：0.2 秒；
（6）觸發方式：L 不可重復，H 可重復，默認值為 H；
（7）感應范圍：小于 120 度錐角，7 米以內；
（8）工作溫度：-15℃~70℃；
（9）PCB 外型尺寸：32＊24mm，螺絲孔距 28mm，螺絲孔徑 2mm；
（10）感應透鏡尺寸：直徑 23mm。
2、溫濕度傳感器
溫濕度傳感器是指能將溫度量和濕度量轉換成容易被測量處理的電信號的設備或裝置。
（1）全量程標定，兩線數字輸出
（2）濕度測量范圍：0～100%RH
（3）溫度測量范圍：-40～+123.8℃
（4）濕度測量精度： ±4.5%RH
（5）溫度測量精度： ±0.5℃
（6）封裝：SMD（LCC）
3、火焰傳感器
火焰傳感器能夠探測火焰發出的波段范圍分別為700—1100 nm的短波近紅外線(SW-NIR)。
（1）探測波長：700—1100 nm；
（2）探測距離：大于1.5m；
（3）供電電壓 3V-5.5V；
（4）輸出方式：
數字輸出：當檢測到火焰時輸出高電平，沒有檢測到火焰時輸出低電平（0）。
沒有檢測到火焰時輸出低電平（0）。
4、可燃氣體傳感器
可燃氣體傳感器是對單一或多種可燃氣體濃度響應的探測器。
（1）電路電壓：〈24V（AC/DC）
（2）測量范圍：500-10,000ppm
5、光敏二極管傳感器
光敏電阻器一般用于光的測量、光的控制和光電轉換（將光的變化轉換為電的變化）。
（1）*大電壓（V-dc）：150；
（2）*大功耗（mW）：100；
6、空氣質量傳感器
空氣質量傳感器對空氣中的低濃度香煙污染物，像H2、CO等有較高的敏感度，感測器能檢測到在幾個 ppm 級的H2 含量。
（1）空氣質量傳感器可測量范圍：1-30ppm
（2）靈敏度：0.15～0.5（10ppmH2 阻值/空氣中阻值）
（3）金屬網
7、zigbee智能節點盒
ZigBee數傳終端是一種物聯網無線傳輸終端，利用ZigBee網絡為用戶提供無線數據傳輸功能。無線通信模塊采用 TI CC2530 ZigBee標準芯片，適用于2.4GHz、IEEE 802.15.4、ZigBee 和 RF4CE 應用。外殼采用鋁合金結構，堅固耐用，抗干擾能力強。提供多路I/O，可實現2路數字量輸入輸出；2路模擬量輸入功能；2路數字量輸出。
8、雙聯繼電器
（1）實現雙通道繼電器驅動和輸出控制；
（2）每路繼電器模塊可獨立輸出控制；
（3）采用ULN2003A高性能驅動芯片；
（4）繼電器模塊線圈的驅動電壓DC 5V；
（5）輸入兼容TTL、CMOS類型的邏輯電平；
（6）驅動芯片的輸出端帶有鉗位二極管；
9、 LED燈
（1）DC12V
（2）0.5W
10、風扇
（1）工作電壓：DC24V
（2）工作電流(A)：0.09-0.25
（3）轉速(RPM)：3000-4000
（4）風量（CFM）：24.42-34.18
（5）導線：UL認證線材；紅色導線正極(+)；黑色導線負極(-)。
（6）允許的環境溫度范圍：-10℃～+70℃(作業)；-40℃～+70℃（存儲）
★八、無線智能實驗室管理考核系統軟件（為保證軟件正版，投標時提供軟件著作權證書原件并現場演示）
1、該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢每個模塊單元的電源開關狀態；單獨開啟關閉每個模塊單元，定時開啟關閉電源功能。
2、該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
3、所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
4、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
5、集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
6、用戶可以實現單機操作考核和聯網考核。
九、配套耗材套件：
1、物聯網工具包套組
包含一字螺絲刀、十字螺絲刀、套筒、剝線鉗、電工鉗、萬用表等
2、基礎耗材包
包含各種電線、網線、螺絲、螺母、扎線帶、電工膠布等
3、智慧生活實訓平臺工位背景圖 2張

上一篇：LGWL-JJ02A型開放式智能家居實訓系統
下一篇：LGWL-ZH03型物聯網行業應用創新實訓臺
