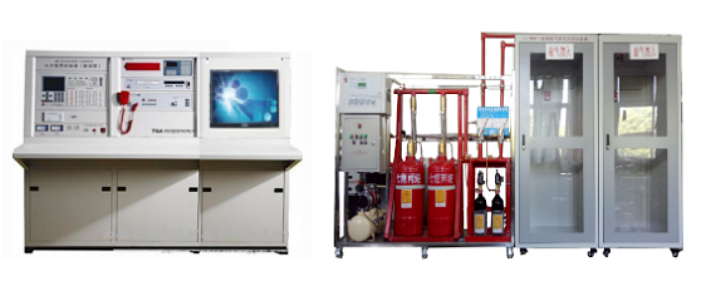

LG-XQT02型消防控制中心及氣體滅火系統裝置

一、設備功能
1、火災自動報警系統具備火災的自動報警、手動報警、通信和網絡信息報警，并應實現火災救災設備的控制及與相關系統的聯動控制。
2、火災自動報警系統由設置在控制中心的中央級監控管理系統、監控管理系統、現場級監控設備及相關通信網絡等組成。
3、火災自動報警系統的中央級監控管理系統由操作員工作站、打印機、通信網絡、不間斷電源和顯示屏等設備組成，并應具備下列功能：
　　(1)接收全線火災災情信息，對線路消防系統、設施監控管理；
　　(2)發布火災涉及有關模擬消防設備的控制命令；
　　(3)與各站地火災自動報警系統進行通信聯絡；
4、火災自動報警系統的由火災報警控制器、消防控制室圖形顯示裝置、打印機、不間斷電源和消防聯動控制器手動控制盤等組成，并應具備下列功能：
　　(1)與火災自動報警系統中央級管理系統及本站現場級監控系統間進行通信聯絡；
　　(2)管轄范圍內實時火災的報警，監視管轄內火災災情；
　　(3)采集、記錄火災信息，并報送火災自動報警系統中央監控管理級；
　　(4)顯示火災報警點，防、救災設施運行狀態及所在位置畫面；
　　(5)控制消防救災設備的啟、停，并顯示運行狀態；
　　(6)發布火災聯動控制指令。
5、火災自動報警系統現場控制級由輸入輸出模塊、火災探測器、手動報警按鈕、消防電話及現場網絡等組成，并應具備下列功能：
　　(1)監視模擬各站管轄范圍內災情，采集火災信息；
　(2)氣體管網巡檢信號、運行狀態、設備故障、管壓力信號；
　　(3)監視消防電源的運行狀態；
　　(4)監視各站所有消防救災設備的工作狀態。
6、氣體管網設計
(1) 統公稱工作壓力(20℃)：一級為2.5MPa、
(2) 系統使用最大工作壓力：一級為4.2MPa、
(3) 系統使用最小工作壓力：一級為2.0MPa、
(4) 滅火劑最大充裝密度：一級為≤1120kg/m³；
(5) 模擬啟動瓶充裝壓力(20℃)：4.0MPa；
(6) 噴頭設計工作壓力：一級≥0.6MPa；單支噴頭保護半徑R：噴頭安裝高度＜1.5m時，R≤4.5m；噴頭安裝高度＞1.5m時，R≤7.5m。
(7) 噴頭保護高度：最大安裝高度h≤6.5m；最小安裝高度h≥0.3m
(8) 系統有延時啟動功能：延時30S；
(9) 滅火劑噴射時間：≤10s；
(10) 滅火系統工作環境溫度：0℃~+50℃；
(11) 系統啟動方式：自動、電氣手動、機械應急手動操作；
(12) 系統啟動電源：DC24V±3V、1.1A；
(13) 模擬滅火劑貯存瓶規格：30L、
7、廣播消防電話監控中心可通過電話呼叫，通知消管人員，并自動記錄通話語音，管理人員可通用戶權限查閱通話記錄
（1）通過安裝在消防通道及應急消防點話機與消防電話中心聯接，便于消防火災點可通過消防人員緊急通知消防管中心。
（2）消管中心可通廣播中心機進行廣播
（3）廣播中心具用自動火災廣播和人員喊話等功能，
（4）背景音播放與火災自大動切換等功能
二、技術參數
1. 工作電壓：單相三線220V±5% 50Hz
2. 整機容量：＜3000W
3. 控制臺外型尺寸：160×700×145cm3
4. 氣體管網設備外型尺寸：200×100×180cm3
5. 模擬保護區外型尺寸：200×100×200cm3
6. 安全保護：具有漏電自動保護裝置
三、實訓操作項目
1、氣體滅火系統與聯動報警系統聯動
2、消防氣體聯動動主機的設置
3、消防氣體聯動主機的聯動編程
4、廣播主機的操作，火警狀態下緊急廣播的切換操作
5、單點廣播，廣播話筒的操作，系統功能設置；
6、背景音樂下的火警緊急廣播切換
7、無人執勤時應廣播的自動切換設置
8、廣播分配主機的操作，軟件設置錯誤的判斷與糾正
9、與消防報警系統的互聯操作，線路故障的判斷與處理
10、火警通訊主機的操作，系統功能設置
11、主機與電話分機的通訊操作，分機電話的操作
12、監控中心管理軟件的使用
13、管網式早期探測報警系統的作用
14、管網式早期探測控制系統的模擬實訓
15、系統原理桔構與管網設計
16、報警點的設置功能
17、氣體滅火實訓
18、與消防聯動系統的聯網編程功能
19、氣體探測報警器安裝實訓
