LGWL-JJ07型物聯網智能家居實驗開發平臺

一、系統特點
1.緊密結合物聯網技術發展，實現了GPRS網絡、Internet網絡、無線傳感器網絡等多網絡融合技術，包含了無線通信技術、計算機控制技術、嵌入式技術、傳感器技術、移動通信技術等的教學內容，體現了現代智能家居的實現方式和技術特點。
2.由主控制器和功能執行單元組成，充分體現物聯網智能家居系統中智能傳感、遠程控制、家居安防等方面的應用。
3.平臺采用SAMSUNG公司的S3C2440處理器為核心控制器，GUI人機交互界面，具有實時性、可操作性、跨平臺特性、面向?qū)ο蟮榷喾N優點；還提供了高速以太網接口，USB接口，觸摸鍵盤等，以及WiFi、GPRS、ZigBee等功能模塊，可根據不同的需求靈活配置，實現嵌入式技術在物聯網智能家居方面的應用。

二、基本配置及功能功能

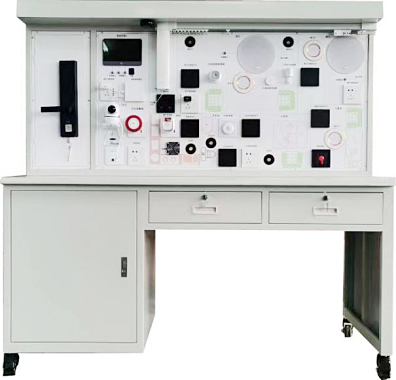

1.實訓開發平臺由控制屏和實訓桌組成。控制屏采用鐵質雙層亞光密紋噴塑結構，上面安裝有鋁質面板，面板采用彩色蝕刻技術；實訓桌為鐵制雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，底部安裝有帶剎車功能的萬向輪，可以靈活、方便的移動設備。
2.主控制器由核心板和底板組成。核心板采用SAMSUNG公司的S3C2440處理器，并擴展64M SDRAM、64M NandFlash、2M NorFlash。底板集成了10M/100M以太網接口、USB主從接口、RS485接口、RS232接口、JTAG接口、音頻接口、8寸TFT LCD（帶觸摸功能）、SD卡接口、4×4鍵盤、指示燈、GPRS擴展接口、ZigBee擴展接口等硬件資源。
3.功能執行單元包括門窗安防模塊、智能家電模塊、指紋門禁模塊、環境監控模塊、網絡攝像頭、GPRS模塊等。
（1）門窗安防模塊：由門窗單元、步進電機、傳感器等組成，具有門窗狀態的檢測和控制、外部入侵監測與報警等功能。
（2）智能家電模塊：利用單片機模擬家用電器的參數，模擬物聯網內家用電器的智能控制，如燈光控制、遙控接收控制、風扇控制等。
（3）指紋門禁模塊：由門磁傳感器、指紋識別系統、電控鎖等組成，具有指紋身份識別、門禁管理等功能。
（4）環境監控模塊：由溫濕度傳感器，紅外傳感器，燃?xì)鈧鞲衅?、ZigBee模塊組成，用來監測當前室內溫濕度狀態、是否有可燃?xì)怏w泄漏等。
（5）網絡攝像頭：實現視頻采集、視頻壓縮和傳輸?shù)裙δ堋?br data-filtered="filtered" /> （6）GPRS模塊：用于遠程數據通信，以短信方式獲取智能家居系統中的設備信息，實現遠程控制。
三、實訓項目
1.物聯網智能家居開發平臺認識
2.嵌入式控制系統
3.門窗狀態監測與控制
4.入侵檢測與報警
5.智能家電控制
6.指紋門禁系統實訓
7.ZigBee環境監控
8.網絡攝像頭數據采集與傳輸
9.GPRS無線通訊
10.智能家居綜合控制
