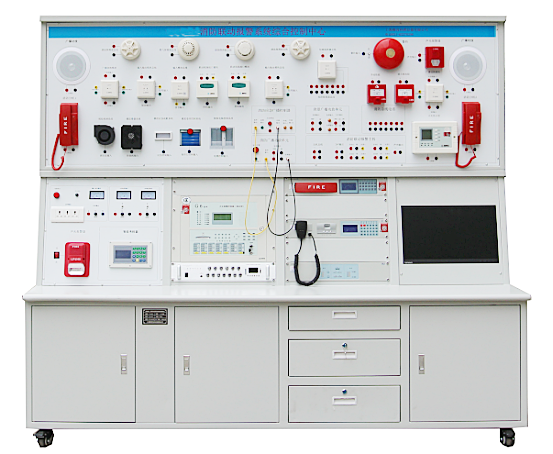

LG-XFK01型消防聯動報警系統綜合控制中心

一、系統概述

LG-XFK01型 消防聯動報警系統綜合控制中心依據[建筑消防設計規范]進行標準設計,該系統具有消防控制聯動中心、消防廣播電話中心、消防模擬卷簾系統、防排煙聯動控制系統、模擬消防電梯聯動，消防電氣火災、應急疏散系統聯動、消防噴水滅火系統的典型結構，能夠完成各種火災探測，早期探測，消防電氣火災、火災報警，現場滅火，燃氣探測滅火、聯動控制消防廣播電話中心、消防模擬卷簾系統、防排煙聯動控制系統、模擬消防電梯等演示性實訓項目和消防管理中心，同時還能清楚的展示火災報警系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中火災探測和聯動報警控制器的操作與編程。

LG-XFK01型 消防聯動報警系統綜合控制中心能實現探測器與聯動中心聯接實現手自動控制；燃氣探測火災系統操作與管理中心的聯接；煙霧探測火災系統操作與管理中心的聯接；感溫探測火災系統操作與管理中心的聯接；消防電氣火災系統操作與管理中心的聯接；

聯動報警系統管理中心同時與廣播電話中心聯網，完全實現現智能化大樓設計，掌握建筑物內部主要滅火設備的應用，廣播電話中心的控制與操作設置，了解現代建筑消防聯動設備系統原理和調試，熟悉消防的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。

LG-XFK01型 消防聯動報警系統綜合控制中心配有模擬卷聯門控制系統、模擬排煙系統、模擬電梯系統、應急疏散系統聯動、噴淋系統、火災時可以與聯動系統聯網控制具有一個全面的了解，噴淋系統與聯動動控制中心系統實現聯網控制，熟悉樓宇中滅火設備的結構和原理，了解火災探測報警時消防控制中心與卷聯門控制系統、排煙系統、電梯系統、應急疏散系統、噴淋系統的聯動操作編程與設置。

二、系統特點

1、具有試驗性模擬噴淋啟動功能，手動自動控制啟動噴淋泵

2、探測器報警模擬，可實現消防報警聯動控制編程

3、煙霧火災探測與排煙機的聯動控制功能

4、燃氣探測器與電磁閥的聯動控制功能

5、手動報警按鈕和消防栓按鈕的聯動控制功能

6、消防電氣火災聯動控制功能

7、火災探測報警與模擬消防電梯的聯動編程控制功能

8、火災探測報警與模擬消防應急疏散系統的聯動編程控制功能

9、具有消防聯動、廣播、電話、噴淋、燃氣探測、感煙探測、感溫探測滅火等為一體的自動控制、編程實訓等功能

10、探測器及火災報警展示臺具有全真樓層火災探功能，真實反應消防各探測器與各模塊動作過程。

11、控制中心，主要與各子系統和各探測器組網成一個完整的消防自動監控中心，進行火災管理與報警處理.

12、可接入信號、如燃氣控制信號反饋模擬，排煙機信號、消防卷簾門啟停信號、電氣火災模擬信號、消防報警閥組信號、水流指示器信號、壓力開關信號、等

13、CRT監控中心，設計軟件，CRT運行軟件，可過CAD平面設置各種消防布局圖，CRT圖形在平面圖中按實際探測器點進行配置，功能強大，運行操作方便快捷，實進監控火災報警情況。

三、系統技術指標：

1.工作電壓：單相三線220V±5% 50Hz

2.整機容量：＜1500W

3.控制中心臺外型尺寸約：220×70×180cm；

四、實訓項目

1.消防報警聯動監控計算機中心的操作

2.平面圖的導入和配置操作

3.報警點的設置操作

5.模擬消防噴水系統的聯網實訓

6.消防聯動系統的聯網實訓

7.消防廣播系統的聯網實訓

8.消防聯動動主機的設置聯動編程

9.探測器與聯動控制主機的編程

10.煙霧火災探測與排煙機的聯動控制編程

11.燃氣探測器與排煙機的聯動控制編程

12.手動報警按鈕和消防栓按鈕的聯動操作與編程

13.消防電氣火災聯動控制編程

14.火災探測報警與模擬消防電梯的聯動編程控制

15.火災探測報警與模擬消防應急疏散系統的聯動編程控制

16.消防探測器的便用與編碼

17.消防系統模塊的作用與聯接

18.廣播主機的操作，火警狀態下緊急廣播的切換操作

19.單點廣播，廣播話筒的操作，系統功能設置

20.背景音樂下的火警緊急廣播切換

21.無人執勤時應廣播的自動切換設置

22.消防報警系統的互聯操作，線路故障的判斷與處理

23.火警通訊主機的操作，系統功能設置

24.主機與電話分機的通訊操作，分機電話的操作

24.系統原理桔構設計

25.消防報警聯動監控計算機中心軟件的操作培訓資料

五、基本配置硬件參數

1.臺式控制屏（鐵質雙層亞光密紋噴塑結構）：提供交流電源：單相交流電220V 50Hz，帶電氣火災過流保護

2.控制中心操作桌面：操作臺為鐵質雙層亞光密紋噴塑結構，電源控制屏并提供一個寬敞舒適的工作臺面。實訓臺還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。

3.火災報警控制器(聯動型)

(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息

(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息

(3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱

(4)可以現場編輯聯動公式

(5)2個總線回路，可連接254個現場器件

(6)1個RS485通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤

4、火災顯示盤：火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用192×64點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。

5、探測器：配備可燃氣體探測器、智能光電感煙探測器和感溫火災探測器等典型探測器。

6.輸入模塊、輸入輸出控制模塊：輸入模塊、輸入輸出控制模塊主要用于燃氣控制信號反饋，排煙機信號、消防卷簾門啟停信號、電氣火災模擬信號、消防報警閥組信號、水流指示器信號、壓力開關信號等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門、電梯、電磁閥、等設備。

7、聯動盤現場接口

(1)三線控制，接線部分簡潔方便，輕松實現啟停回答功能；

(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。

8、手動報警按鈕：火災發生時，按下有機玻璃片，按鈕的火點亮，同時向控制器發出火警信號；

9、消防栓按鈕：火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。

10聲光報警器、警鈴：現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。

11、電子編碼器完成現場設備的編碼、設備類型與靈敏度的更改等功能。

12廣播錄放盤

(1)廣播錄放盤一套，要求采用計算機控制技術，整機高可靠、操作簡潔直觀，多項自動功能，體現以人為本的設計思想。

(2)上電方式（復位、正常、線路1），四種鐘聲后面板可置，方便用戶遙控電源啟動。

(3)32分鐘99段電子錄音機，聯動自動錄音，事故狀態下無人值守自動播放。

(4)采用平插盒式磁帶放音機，自動翻面、循環播放，非事故狀態下自動播放。

(5)話筒工作系統：手持鍵控啟動、“叮咚”提示音進入、小音量背景音樂、防音頻回饋肅叫、軟切換音源、循環放音可選。

(6)兩個各自獨立的音頻輸出口：事故廣播輸出口和正常廣播輸出口。

(7)正常廣播輸出口在事故啟動時依然輸出背景音樂，適用于非事故地區的不間斷廣播。

(8)正常啟動下，兩個輸出口輸出同樣的信號；事故啟動下，僅有事故廣播輸出口輸出事故廣播信號，而正常廣播輸出口繼續輸出事故啟動前的背景音樂信號。

(9)兩個標準外線輸入口：外線1（可控口）。外線2（非啟動口）。

(10)線聯動控制口，緊急情況下可自動啟動。

(11)線聯動檢查口，隨時檢查C線連接是否良好。

(12)線聯動回答口，事故啟動期間送出回答信號。

(13)遙控24V輸出口，事故啟動期間送出24V電平，可遙控其它設備啟動。

13、功率放大器：功率放大器二套，要求選全觸摸按鍵開關、32級音量數字控制、音量儲存記憶，開機自動賦值、放音音量LED條形顯示表、輸出電平LED條型顯示表、高速反應鎖存式輸出過載保護、輸出短路保護，自動復原、開機延時輸出保護、供電具有欠壓和過壓保護采用大型散熱器散熱，并有過熱保護功能過載顯示燈，告警顯示燈，告警輸出時可供給聯動控制器信號外控啟動端口，自動上電，實現語音報警廣播的聯動功能

14、供電電源：直流供電型：DC24V±4V；交直流供電型：AC220V，DC24V±4V；

(1)交流供電型：AC220V

(2)輸出特性：定壓120V

(3)使用條件：①溫度：－10℃至40℃ ②濕度：≤90%RH

(4)儲存條件：①溫度：－15℃至45℃ ②濕度：≤80%RH

(5)諧波失真：63Hz-16KHz≤5%

(6)頻率特性：63Hz-16KHz≤1dB

(7)輸入電平：0 dB

(8)輸入阻抗：平衡式 600（歐姆）

(9)信噪比：①低阻傳聲器：≥55dB ②線路輸入：≥70dB

(10)電壓調整率：≤2dB
