LGWL-ED01型窄帶物聯網開發實驗箱

LGWL-ED01型 窄帶物聯網開發實驗箱以共享單車智能車鎖、環境監控、智慧停車、PDA四個典型的場景為案例，使學生在實際應用領域的學習中了解和掌握窄帶物聯網（NB-IOT/LoRa)的技術、原理及應用。
該產品融合了NB-IOT、LoRa窄帶物聯網，GPRS移動互聯網以及GPS/BD定位技術，具有廣泛連接、深度覆蓋、低功耗、遠距離、可定位的特點，可廣泛用于傳感、計量、監控、定位、跟蹤等。當無NB網絡覆蓋時自動切換為移動互聯網通信，不影響系統的正常使用。板載智能鎖、環境監控、停車管理三個應用模塊，采用Cortex-M3作為網關，與物聯網云管理平臺建立實時通訊。用戶可在WEB頁面上實時獲取傳感器信息、對執行器進行手動或自動控制、獲取設備的定位信息。同時，平臺提供二次開發接口，方便用戶開發自己的移動端APP。

一、產品特點
1、按照實際功能系統劃分，供電系統靈活，在室外或移動測試時可以直接將模塊拔下來，用充電寶（5V）miniUSB供電。
2、移動入網方式可選擇NB-IOT模式入網，也可選擇傳統的GPRS模式入網。
3、支持低功耗、遠距離LoRa通信以及PDA模塊無線指令控制。
4、可實現遠程開關鎖功能。
5、使用溫濕度采集終端，采集卡分布式部署，采集數據集中上傳至云管理平臺（環境監測示例）。
6、支持13.56MHZ的NFC近場通訊，可實現充值，計費等停車場功能。
7、可實時與云管理平臺進行TCP、UDP通信，實現終端與平臺的聯動。
8、可在云管理平臺上管理所有終端，查看所有終端的實時或歷史信息，以及配置終端參數與終端聯動等。
9、標準可拓展的物聯網組包協議，可拓展性強，留有客戶二次開發的接口。
10、LCD實時刷新顯示整機狀態，可以了解整個通信流程。

二、系統功能

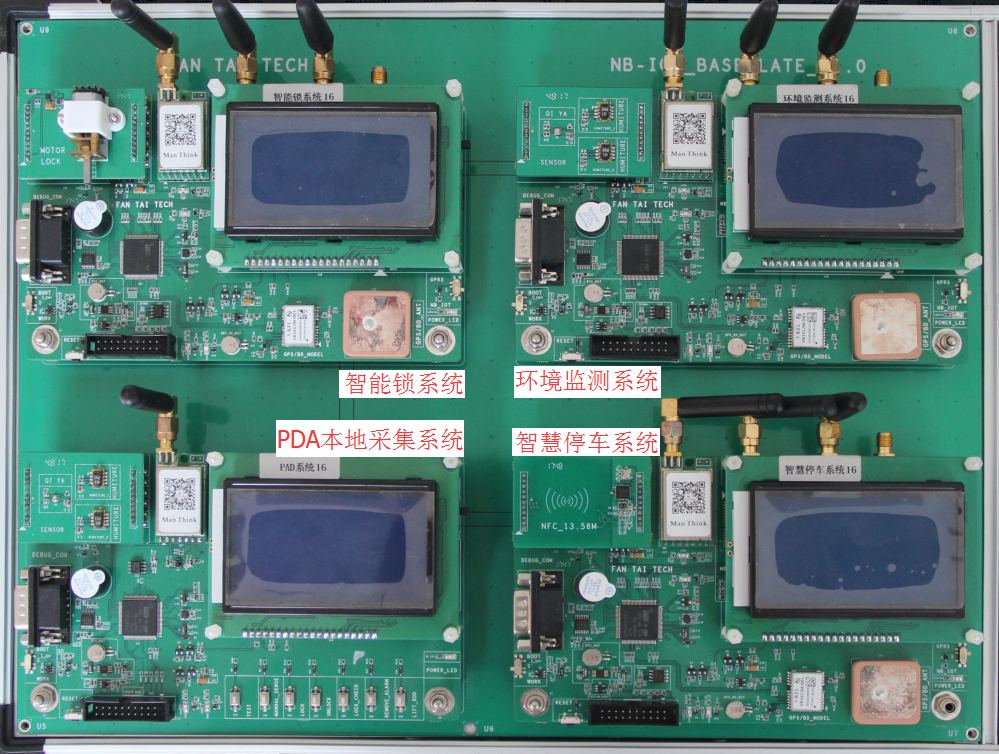

包含智能鎖、環境監控、停車管理等3個應用場景，1個PDA本地采集控制終端，產品組成結構，如圖所示：

1、三個場景均包含Cortex-M3主控板、GPRS模塊、NB-IOT模塊、GPS定位模塊、LoRa通信模塊、和不同的傳感器采集控制模塊，主要將傳感器信息通過NB-IOT或GPRS上傳到云管理平臺集中存儲、統計、分析、展示。客戶可通過云管理平臺查詢指定區域，指定時間段的傳感器數據、定位信息、電量信息、設備狀態，也可設置終端產品的參數信息，支持遠程手動控制或自動控制。
2、三個場景系統與PDA系統之間采用低功耗，遠距離的LoRa通信方式進行點對點通信。PDA系統既可以與場景系統交互傳輸本地傳感器數據，又可以向場景系統發送命令，控制場景系統中的執行機構。實際使用過程中，場景系統和PDA系統的LCD屏都會實時刷新顯示各自系統的實時信息。

三、配置清單

序號	類別	設備名稱		數量（個）	備注
1	硬件模塊	CORTEX-M3微控制器		4
2		NB-IoT通訊模塊		3	BC35支持移動
3		GPRS通訊模塊		3
4		LoRa通訊模塊		4
5		NFC讀卡模塊		1
6		NB-IOT 物聯卡 4G		3	免費使用3年
7		GPRS 物聯卡 4G		1	免費使用3年
8		GPS/BD雙模定位模塊		3
9		電機驅動模擬鎖		1
10		傳感模塊（溫濕度、數字氣壓）		2
11		LCD顯示屏		4
12		LoRa天線		4
13		NB-IoT天線		3
14		GPRS天線		3
15		GPS陶瓷天線		3
16	接口板	場景智能鎖子系統底板	場景系統主控底板	1
17		場景智慧環境子系統底板		1
18		場景智慧停車子系統底板		1
19		PDA標簽子系統底板	PDA采集控制底板	1
20		實驗箱固定底板		1
21		實驗箱體		1
22	軟件	智能鎖系統嵌入式軟件		1套
23		智慧環境系統嵌入式軟件		1套
24		智慧停車系統嵌入式軟件		1套
25		PDA標簽子系統嵌入式軟件		1套
26		阿里云平臺租用		1	免費租用3年
27	附件	電源適配器DC5V3A		1
28		USB轉RS232串口頭		1
29		串口交叉線		1
30		方口USB數據線		1
31		J-Link仿真器		1	含20芯排線
32		NFC無源標簽		2
33		合格證		1

四、實驗項目

類別	課程實驗	備注
設備簡介	平臺認知
NB-IoT物聯網套件	NB-IoT系列無線節點介紹 NB-IoT系列無線模組介紹 NB-IoT無線節點硬件資源搭建物聯網開發環境
嵌入式接口實驗	實驗一、LED控制實驗實驗二、蜂鳴器控制實驗實驗三、按鍵采集實驗實驗四、外部串口通信實驗實驗五、定時器時間片實驗實驗六、 LCD顯示實驗實驗七、外部RTC時鐘實驗實驗八、外部復位芯片實驗
傳感器接口實驗	實驗一、數字氣壓傳感器實驗實驗二、溫濕度傳感器實驗實驗三、NFC讀卡實驗實驗四、電機控制實驗
無線模塊實驗	實驗一、NB-IOT模塊串口驅動及AT驅動實驗實驗二、 NB-IOT擾碼配置實驗實驗三、NB-IOT開機入網實驗實驗四、NB-IOT接收數據實驗實驗五、 NB-IOT發送數據實驗實驗六、整體業務指令測試實驗實驗七、 LORA串口驅動實驗實驗八、 LOAR收發參數讀取，配置實驗實驗九、就LORA點對點通信實驗實驗十、 LOAR整體收發指令測試實驗實驗十一、 GPRS串口驅動實驗實驗十二、 GPRS開機入網實驗實驗十三、GPRS接收數據實驗實驗十四、 GPRS發送數據實驗實驗十五、 GPRS整體業務指令測試實驗實驗十六、 GPS串口驅動實驗實驗十七、 GPS定位模式設置實驗實驗十八、 GPS定位數據解析實驗實驗十九、 GPS定位數據上傳平臺展示實驗
云平臺應用操作實驗	實驗一、電子鎖部分的操作，設置，查詢實驗；實驗二、智慧環境監測部分的設置，查詢實驗；實驗三、智慧停車部分的刷卡，設置，查詢實驗；
場景案例應用案例	智能鎖子系統智慧環境監測子系統智慧停車子系統 PDA子系統
