LGARM-A89型物聯網創意實訓平臺

一、系統簡介
LGARM-A89型物聯網創意實訓平臺是按照物聯網傳感層、接入層、網絡層、應用層的體系結構，采用模塊化思想設計的一套滿足物聯網教學實訓、創新設計、課程設計、項目開發的系統。系統包含豐富的嵌入式主板、擴展模塊、傳感器模塊、ZigBee 通信模塊、多頻段 RFID 模塊、焊接面包板、以及各種配件，具有軟硬件資源開放、自由組合、擴展性強、啟發創新的特點。用戶可隨意選擇傳感器、網絡節點、嵌入式網關以及操作系統，形成具有獨立特色的物聯網應用系統。

二、平臺特點
1、豐富的網關資源：包含五種 ARM 架構的核心板，分別是 Cortex-A8 架構的S5PV210 核心板、Cortex-A9 架構的 S5P4418 核心板、Cortex-M0 架構的 LPC1114FBD48 主板、Cortex-M3 架構的 LPC1857 核心板以及 Cortex-M4 架構的 LPC4357 核心板。
2、種類多樣的擴展接口與模塊，涵蓋電壓、電流、脈沖、無線電磁波等，支持用戶定制：
●擴展功能模塊：基礎功能板、7*8 矩陣鍵盤、直流電機、ZigBee協調器等；
●輸入輸出類：4*4 矩陣鍵盤、雙數碼管、點陣 LCD12232、光電隔離輸入/繼電器輸出模塊、直流電機橋、蜂鳴器/LED、模擬視頻等模塊；
●通訊技術類：RS485 總線擴展模塊、CAN 總線擴展模塊、無線/紅外兼容接收器、無線 /紅外兼容遙控器、紅外通信模塊、315M/433M 通信模塊、RFID 低頻模塊、WiFi/藍牙、主機協調器、 4G 模塊、GPS 模塊、3G 模塊、USB 轉串口模塊、USB-HUB 模塊、 USB 攝像頭等；
3、靈活多樣的傳感器與執行器，涵蓋聲、光、電、力、熱、磁等，支持用戶定制：溫濕度、數字氣壓、振動、光照強度、可燃氣體、遙控按鍵、RFID（低頻/高頻/超高頻）、光敏、三軸加速度、顏色、火焰、結露/雨滴、壓力、超聲波、粉塵、磁場強度、紫外線、單軸傾角、干簧門磁/霍爾開關、儀表放大器、熱電偶、電流檢測、紅外反射、紅外對射、接近式開關、紅外遙控、紅外測距、電量檢測、熱釋電紅外、繼電器、電磁閥、LED 蜂鳴器、串口通信、指紋識別、可控硅、交流接觸器等。
4、支持多種短距離通信技術：含 315M、433M、紅外、ZigBee、BT/WiFi。
5、支持多種長距離通信技術：含以太網、3G/4G、GPS 定位等。
6、自由組合，靈活配置：可以自由選擇傳感器、執行器、結合短距離和長距離無線通信模塊，實現傳感器信息采集、無線傳輸以及互聯網接入。
7、豐富的應用實訓案例：家居溫度智能控制、溫室大棚環境監控、家庭安防門禁監控、智能 RFID 圖書管理系統等。用戶可以在完成基礎實驗后，可以再開發不用應用場景的系統。
三、硬件資源
套件采用加厚的實驗箱，內部由三層分別放置獨立模塊的海綿板組成。第一層主要放置兩種高性能網關、一種 M0 嵌入式控制板和三頻段的 RFID 模塊，分別是以 Cortex-A8 和 Cortex-A9 為核心的智能網關。第二層主要放置六種 ZigBee通信節點，以及多達 30 種傳感器模塊。傳感器模塊可隨時替換 ZigBee 通信節點的傳感器部分。第三層主要放置 M3、M4 架構的嵌入式主板、高性能網關的四種擴展模塊、以及其他所需的傳感器和配線附件。

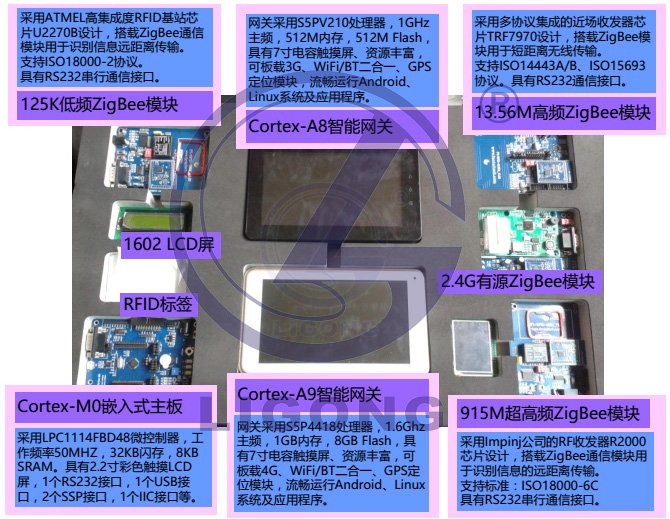

1、第一層硬件結構：

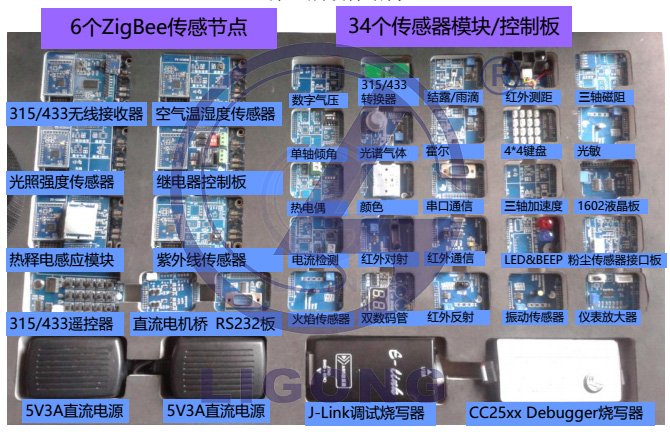

2、第二層硬件結構：

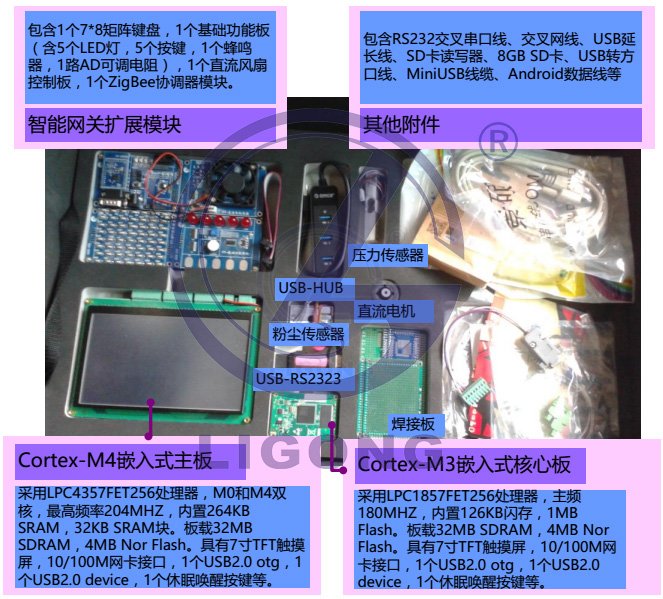

3、第三層硬件結構：

四、軟件資源
1、ZigBee 無線傳感器網絡透明傳輸軟件：34 種傳感器/控制器均可通過雙排針與 ZigBee 通信模塊形成傳感節點。使用 ZigBee 無線通信技術，將系統的各種 ZigBee 傳感節點、四個頻段的 RFID 設備組成一個無線傳感器網絡，實現采樣信息的無線傳輸與設備的遠程控制。傳輸協議采用 ZigBee2007 規范；兼容 ZigBee2006 規范；支持星型網、樹狀網、Mesh 網；支持多任務處理；支持 Z-TOOL 軟件、Packet Sniffer 邏輯分析儀；基于 IAR 51 集成開發環境的工程仿真調試環境；支持 TinyOS 操作系統；支持 Contiki OS 系統基于 IPv6 協議棧組網。
2、Cortex-A8/A9 智能網關應用管理軟件：Cortex-A8/A9 智能網關，可流暢運行 Android 操作系統或 Linux 操作系統。操作系統版本各不相同。在智能網關操作系統環境下，開發基于串口、網絡通信的應用程序，管理 ZigBee 無線傳感器網絡的節點，實現傳感層信息的互聯網接入。Android 網關應用程序是采用 Eclipse 或 Android Studio 結合 JAVA 語言開發的圖形化應用程序界面。Linux 網關應用程序采用 Qt 庫結合 QT C++語言開發的圖形化應用程序界面。
3、Cortex 系列（ M0/M3/M4 ）嵌入式硬件接口驅動軟件：對于Cortex-M0/M3/M4 嵌入式主板，采用 IAR 集成開發環境或者 Keil Uvison 開發環境，開發各自處理器具有的硬件接口驅動程序，大致如 GPIO 輸出控制、串口通信、 ADC 模數轉換、定時器、按鍵中斷、I2C 通信、SSP 通信、RTC 時鐘、LCD 顯示、LCD 觸摸控制、EMAC 網頁等測試程序。

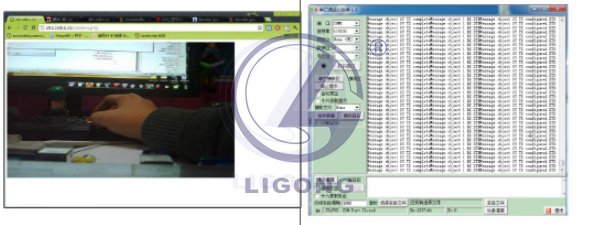

A8/A9 智能網關 Web 訪問 Camera 界面 M3 嵌入式主板 CAN 總線通信

五、典型實驗

類別	典型實驗
ZigBee 實驗	1. ZigBee 無線透明傳輸綜合實驗：包含溫濕度、數字氣壓、振動、光照強度、可燃氣體、遙控按鍵、RFID（低頻/高頻/超高頻/有源）、光敏、三軸加速度、顏色、火焰、結露/雨滴、壓力、粉塵、磁場強度、紫外線、單軸傾角、干簧門磁/霍爾開關、儀表放大器、熱電偶、電流檢測、紅外反射、紅外對射、紅外遙控、紅外測距、電流檢測、熱釋電紅外、繼電器、雙數碼管、LED 蜂鳴器、串口通信等傳感器、控制器與 ZigBee 協調器的無線組網、無線傳輸與控制。
A9 Android 系統實驗	★1. 網關 Andorid 平臺快速建立：實驗一 win7(64 位)下對 SD/TF 卡分區并燒寫 uboot 到 SD/TF 卡實驗實驗二 ubuntu 下格式化 SD/TF 卡并燒寫 uboot 到 SD/TF 卡實驗實驗三使用 sdfuse 燒寫系統實驗四使用 fastboot 燒寫系統實驗五 NXUsbDownloader_v1.4.1 下載 uboot 啟動實驗 2. Andorid 開發環境的建立實驗：實驗一 VMWare 的安裝實驗二 Ubuntu14.04LTS 的安裝實驗三 VMTools 工具安裝實驗四 Samba 安裝實驗五 TFTP 服務器安裝實驗六 NFS 安裝實驗七交叉編譯工具鏈的安裝實驗八串口工具的安裝與使用（win7 下使用 secureCRT，ubuntu 下使用 Minicom）實驗九 win7/ubuntu 下安裝 adb 調試工具實驗十 ubuntu 下安裝 fastboot 燒寫工具 3. Android 源碼編譯實驗一 Android 編譯環境的搭建：安裝合適的 JDK、建立 swap 分區，安裝所需的軟件包。實驗二 Android 源碼編譯：編譯整個Android 源碼；單獨編譯模塊；配置和編譯內核。	4. Android 系統測試與使用包含攝像頭測試、HDMI 測試、TF 卡測試、電池測試（含充電測試與電池啟動）、 Audio 測試（含喇叭與耳機測試，mic 測試）、藍牙測試、Keypad 測試、GPS 測試、加速度傳感器測試、有線網絡測試、 WiFi 測試、USB-HUB 測試（U 盤測試與鼠標測試）、USB ADB 測試、電話短信與數據通信測試、背光測試、觸摸屏測試、串口通信測試、RS485 通信測試等。 5. 以 Hello World 為例的項目實驗包含：（1）如何在 Android 內核源代碼中編寫硬件驅動程序；（2）如何在 Android 系統中增加 C 可執行程序來訪問硬件驅動程序；（3）如何在 Android 硬件抽象層增加接口模塊訪問硬件驅動程序；（4）如何在 Android 系統中編寫 JNI 方法在應用程序框架層提供 Java 接口訪問硬件；（5）如何在 Android 系統的應用程序框架層增加硬件服務接口；（6）如何在 Android 系統中編寫 APP 通過應用程序框架層訪問硬件服務。 6. “如何添加自己的驅動”實驗（1）如何確定編譯配置；（2）編寫自己的編譯文件；（3）在標配的配置文件選擇編譯自己的驅動；（4）把自己的編譯配置整合到標配配置。
A9 網關 Android 應用開發實驗	7.智能網關擴展模塊應用實驗實驗一 7*8 矩陣鍵盤檢測實驗實驗二基礎功能板實驗（含 LED 燈流水燈顯示、按鍵檢測、蜂鳴器控制、AD 轉換實驗）實驗三直流風扇控制實驗	實驗四步進電機控制實驗實驗五繼電器輸出控制實驗 2. CAN 總線通信實驗 3. 智能網關基于 Android 的 ZigBee 傳感節點采集與控制實驗：匯聚套件中所有傳感器節點屬性信息、采樣信息等。
A8 網關 Android 系統搭建與應用實驗	★1.網關 Andorid 平臺快速建立：實驗一 winxp 下對 SD 卡進行分區實驗二 winxp 下燒寫 uboot 到 SD 卡實驗三使用 sdfuse 燒寫系統(使用開發板按鍵一鍵燒寫) 2. Android 系統的測試與使用 ★2. ANDROID (WINDOWS)開發環境建立：實驗一 JAVA 環境建立，安裝 JDK 實驗二 ECLIPSE 安裝實驗三 ADT 安裝實驗四導入 ANDROID SDK 與更新 3. 以 Hello World 為例新建工程實驗（包含實驗步驟，so 庫函數說明等） 4. 智能擴展模塊區基礎實驗實驗一 LED 燈控制實驗實驗二 87 矩陣鍵盤實驗實驗三步進電機控制實驗實驗四直流風扇控制實驗實驗五三路繼電器控制實驗實驗六 1624 點陣顯示實驗實驗七板載 LED 等實驗實驗八 ADC 采集實驗實驗九 PWM 蜂鳴器實驗	5. 智能網關上基于 Android 的 ZigBee 傳感節點采樣控制應用程序實驗：包含溫濕度、數字氣壓、三軸加速度、顏色、光敏、火焰、空氣質量、可燃氣體、遙控按鍵、RFID（低頻/高頻/超高頻/有源）、振動、光照強度、結露/雨滴、紅外對射、壓力、粉塵、磁場強度、紫外線、單軸傾角、干簧門磁/霍爾開關、儀表放大器、熱電偶、電流檢測、紅外反射、紅外遙控、紅外測距、電流檢測、熱釋電紅外、繼電器、雙數碼管、LED 蜂鳴器、串口通信等各種傳感器與控制器的無線組網以及無線傳輸。 6. 智能網關 ZigBee 傳感節點的 Android 應用開發實驗：實驗一溫濕度傳感器數據采樣實驗二數字氣壓檢測實驗實驗三光線傳感器光照度采樣實驗四可燃氣體傳感器氣體檢測實驗五繼電器模塊輸出控制實驗實驗六遙控按鍵模塊按鍵檢測實驗根據上述六個典型實驗，可以開發套件中其他傳感器、控制器的 Android 應用實驗。不再贅述。
A8 網關 Linux 系統實驗	1. 網關 Linux 系統燒寫實驗一、windows 下對 SD 卡分區實驗二、windows 下燒寫 uboot.bin 到 SD 卡實驗三、Linux 下燒寫 uboot.bin 到 SD 卡實驗四、使用 sdfuse 燒寫系統（包括 uboot、內核、文件系統的燒寫）實驗五、使用 fastboot 燒寫系統（包括 uboot、內核、文件系統的燒寫） 2. 宿主機開發環境搭建實驗一、安裝 VMware 虛擬機軟件實驗二、在 VMware 上安裝 ubuntu 實驗三、安裝 VMTools 工具實驗四、配置 Root 登錄用戶實驗五、TFTP 服務器安裝實驗六、NFS 安裝實驗七、交叉編譯工具鏈的安裝實驗八、串口工具的安裝與使用 3. 系統編譯實驗一、編譯 uboot 實驗實驗二、配置編譯 Linux3.0.8 內核實驗三、制作 Ext3 格式根文件系統實驗四、交叉編譯 Qt4.7.3 庫 4. 嵌入式 Linux 程序例程實驗一、串口應用程序實驗二、按鍵程序測試	實驗三、GPS 程序測試實驗四、CMOS 攝像頭程序測試實驗五、音頻測試程序 mplayer 實驗六、LCD 背光控制程序實驗七、RTC 使用測試實驗八、錄音測試實驗九、LCD 截屏程序實驗十、無線網絡連接程序實驗十一、CAN 總線應用程序實驗十二、電容屏應用實驗十三、綜合應用程序網頁遠程監控 5. 網絡配置實驗一、3G 上網配置實驗二、WIFI 網絡配置實驗三、DHCP 網絡 IP 自動獲取實驗四、通過 WIFI 網絡上網實驗五、wpa_supplicant 管理 wifi 實驗六、wget 使用說明試驗七、telnet 登錄網關 6. 附加實驗實驗一、嵌入式數據庫 minisql 使用實驗二、apache 使用說明實驗三、TTS 軟件 E-Speak 實驗四、制作 Linux 啟動 LOGO 實驗五、PHP5.3.8 移植實驗六、嵌入式數據庫 sqlite 移植實驗七、uboot 命令使用說明
A8 網關 Linux QT 應用實驗	7. QT 擴展模塊應用程序實驗實驗一、基礎功能板 LED 燈控制實驗二、PWM 蜂鳴器控制實驗三、按鍵輸入檢測實驗實驗四、AD 數據采集實驗五、直流風扇控制實驗實驗六、步進電機控制實驗實驗七、3 路繼電器板輸出控制實驗八、攝像頭測試實驗實驗九、串口應用測試實驗十、Can 總線通信測試實驗十一、WiFi 搜索與聯網測試實驗十二、3G 聯網測試實驗十三、GPS 搜星與定位測試	8. 智能網關上基于 Qt 的 ZigBee 傳感節點采樣控制應用程序實驗：包含溫濕度、數字氣壓、三軸加速度、顏色、光敏、火焰、空氣質量、可燃氣體、遙控按鍵、RFID（低頻/高頻/超高頻/有源）、振動、光照強度、結露/雨滴、紅外對射、壓力、粉塵、磁場強度、紫外線、單軸傾角、干簧門磁/霍爾開關、儀表放大器、熱電偶、電流檢測、紅外反射、紅外遙控、紅外測距、電流檢測、熱釋電紅外、繼電器、雙數碼管、LED 蜂鳴器、串口通信等各種傳感器與控制器的無線組網以及無線傳輸。
M0 嵌入式主板實驗	實驗一、LPC1114F 開發環境建立（包括 IAR 環境搭建、JLINK 驅動安裝）實驗二、GPIO 輸出控制 LED 燈實驗三、JOYSTICK 與按鍵控制 LED 實驗四、PWM 輸出控制蜂鳴器實驗五、2.2 寸 TFT 液晶顯示	實驗六、觸摸屏實驗實驗七、UART 串口通信實驗實驗八、ADC 轉換實驗實驗九、SPI 通信實驗實驗十、IIC 通信實驗實驗十一、DS18B20 溫度采集實驗
M3 嵌入式主板實驗	實驗一、LPC1857 開發環境建立（包括 IAR 環境搭建、JLINK 驅動安裝）實驗二、初識 LPC 固件庫實驗三、IAR EWARM 新建工程實驗四、GPIO 輸出控制 LED 燈實驗五、串口通信實驗實驗六、ADC 采集實驗	實驗七、定時器實驗實驗八、can 總線通信實驗實驗九、中斷實驗實驗十、RTC 實驗實驗十一、I2C 實驗實驗十二、lcd_Demo 實驗實驗十三、lcd_Touch 實驗實驗十四、EMAC 網頁實驗
M4 嵌入式主板實驗	實驗一、LPC4357 開發環境建立（包括 IAR 環境搭建、JLINK 驅動安裝）實驗二、初識 LPC 固件庫實驗三、IAR EWARM 新建工程實驗四、GPIO 輸出控制 LED 燈實驗五、串口通信實驗實驗六、ADC 采集實驗	實驗七、定時器實驗實驗八、can 總線通信實驗實驗九、中斷實驗實驗十、RTC 實驗實驗十一、I2C 實驗實驗十二、lcd_Demo 實驗實驗十三、lcd_Touch 實驗實驗十四、EMAC 網頁實驗
