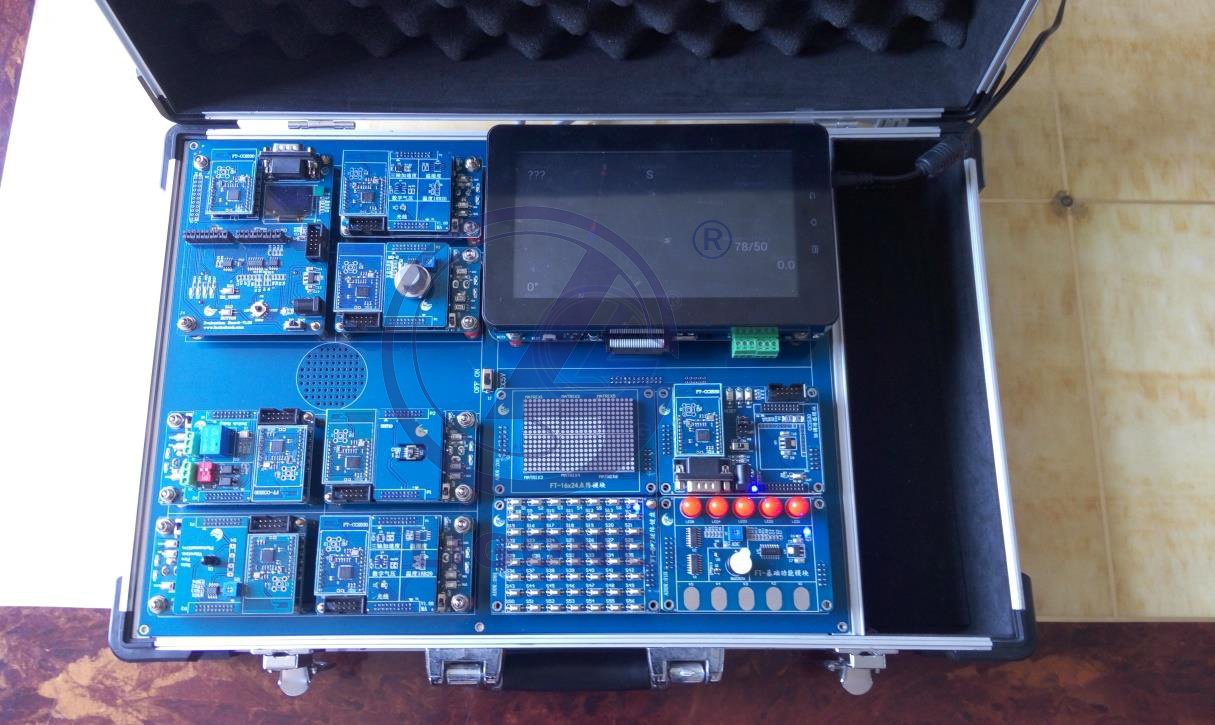

LGWL-A8X型移動互聯網/物聯網教學科研平臺

一、產品簡介
LGWL-A8X型移動互聯網/物聯網教學科研平臺（規格尺寸：50×32×10cm)）是一款集成無線傳感網、嵌入式網關、移動互聯網通信于一體的箱式教學科研平臺。平臺集成六種以上無線網絡傳感器，采用升級版 Cortex-A8 核的智能網關，板載 3G 移動通信、WiFi/BlueTooth 二合一無線通信、GPS 定位、以及無線傳感網通信等多種模塊接口，擴展 A8 處理器外部總線接口實現按鍵檢測、AD 采樣、串口通信以及流水燈、顯示屏、蜂鳴器、步進電機、直流電機等本地設備的控制，是一套完整的融合 ZigBee 無線傳感網、移動通信、嵌入式開發、數據采集與設備控制等移動互聯網/物聯網教學科研平臺。同時平臺提供了完全開放的源碼、詳細的實驗文檔以及方便二次開發的 SDK 支持包，便于用戶進行不同模式的學習、科研。

二、產品特點
采用強大的 Cortex-A8 升級版智能網關。升級版智能網關的硬件*新、*強、*完善，軟件不斷升級，接口功能歷史空前強大。
●LINUX 3.08 和 Android 4.0 版本同時發布，用戶更快、更準體驗。
●增加 FLASH 到 8GB，并外置 ECC 處理
●增加 LVDS 接口
●增加鋰電池 3.7-4.2v 充電，電源路徑管理
●加 SLEEP，喚醒支持單 USB 調試燒寫（不再使用 USB 轉串口線和DB9）
●AVIN ，標準 PAL 輸入解碼及編碼，支持720*576@30Hz
●電容 CTP 更新，增加三個常用電容按鍵
1、模塊化設計，應用形式多樣：智能網關、傳感器節點通過插針或插件方式與底板連接。節點采用供電與固定一體的巧妙安裝方式，使用靈活，既可固定在實驗箱底板上使用，也可單獨取出，作為移動節點用于各種實訓項目。
2、傳感器類型豐富：支持溫濕度、火焰、光敏、壓力、光線、煙霧、RFID 低頻讀卡模塊、紅外學習、繼電器控制、遙控按鍵控制、語音識別、指紋識別等多達三十種傳感器，更換傳感器調理板即可改變節點傳感器類型。
3、ZigBee/WiFi/BT 三種短距離無線通信方式隨意選：默認選擇 ZigBee 無線傳感網通信協議，采用 Z-Stack2007 協議棧，支持 TinyOS 開源協議棧，也可選用
4、WiFi、BlueTooth 無線傳感網通信方式。
多種接入互聯網的方式：以太網、3G、WiFi 等，任意選擇傳輸方式。
5、基于 3G 的移動互聯網技術開發：可以開展 3G 通信原理、WCDMA 模塊驅動開發、3G 模塊原理設計、3G 移動互聯網接入、3G 物聯網應用開發等。
6、基于 WiFi/BT 的網絡通信開發：可以開展 WiFi/BT 通信原理、WiFi/BT 模塊驅動開發、WiFi/BT 模塊原理設計、WiFi/BT 互聯網接入、WiFi/BT 移動通信與物聯網應用開發等。
7、多層次網關應用程序：提供傳感層數據分析、處理、顯示的嵌入式應用程序；提供多傳感器匯聚信息的融合、決策、傳輸的中間件管理程序；提供智能溫室、智能家居、智能交通、智能港口等各種實訓項目的應用層實施方案；
三、硬件資源

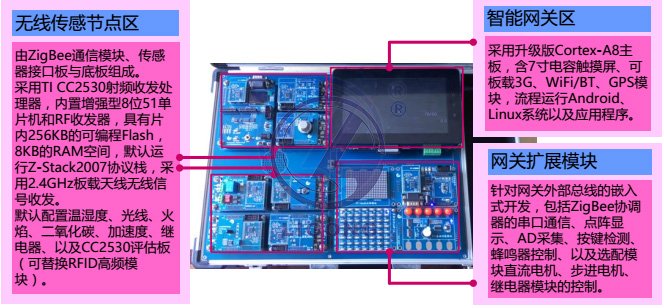

平臺主要包括 ZigBee 無線傳感器節點、升級版 Cortex-A8 智能網關、以及網關擴展模塊等硬件資源。如圖所示：

升級版智能網關具有豐富的外圍設備。如圖所示：

四、軟件資源
1、無線傳感器網絡軟件：使用 ZigBee 無線通信技術，將傳感器與控制設備組成一個無線傳感器網絡，實現信息的無線傳輸。
2、智能網關無線傳感器網絡管理軟件：該軟件主要運行 Android 或嵌入式 Linux 系統下的無線傳感器網絡管理軟件，匯聚當前網關管理的 433、ZigBee、Bluetooth、WiFi、IPv6 等傳感器節點信息，控制相關的設備。Android 下的網關應用程序是采用 Eclipse 或 Android Studio 結合 JAVA 語言開發的 GUI 圖形化應用程序界面。Linux 下的網關應用程序是采用 QT4.7.3 函數庫與 QT C++開發的 GUI 圖形化應用程序界面。
3、云終端接入理工云服務平臺軟件：將智能網關切換到云終端模式，通過軟件把整個平臺采集到的數據通過網絡接入物聯網云平臺，進行大數據處理和專家會診。用戶只需通過終端設備注冊登錄到云服務平臺，錄入當前網關的信息，就可以利用智能終端，隨時隨地查看現場網關的信息、網關管理節點的實時數據和歷史數據、歷史數據曲線、本地設備的遠程控制等。

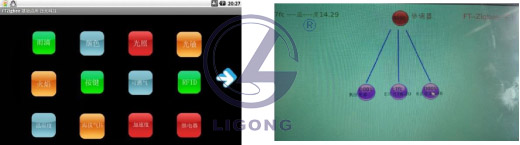

●部分軟件界面如圖所示：

Android 下 Zigbee 節點通信界面 Linux WSN 節點網絡拓撲圖

五、典型實驗
1、《無線傳感器網絡》部分典型實驗

基礎實驗：		協議棧實驗：
實驗一	★建立一個簡單的工程	★TI GenericApp 原程序再現；
實驗二	通用數字 I/O 實驗	基于 GenericApp 的數據傳輸實驗；
實驗三	OLED 屏顯示實驗 II（硬件 SPI）	★基于 GenericApp 溫濕度節點與協調器的無
實驗四	★UART 串口通訊實驗	線傳輸；
實驗五	外部中斷實驗	GenericApp 多節點與協調器的無線傳輸；
實驗六	AD 單次采樣實驗	GenericApp 的樹型網絡拓撲建立實驗；
實驗七	溫度傳感器實驗	★基于 GenericApp 的 ZigBee 節點數據采集與
實驗八	功耗模式實驗	控制綜合實驗。

2、Andorid 部分典型實驗

★1.S5PV210 網關 Andorid 平臺快速建立：	5. LED 項目實驗：
實驗一燒寫 uboot 到 SD 卡	整體架構分析；Android 源碼中編寫硬件驅
實驗二使用 sdfuse 燒寫系統：	動；編寫 HAL 層；編寫 JNI 層；編寫 SERVICE
實驗三使用 fastboot 燒寫系統	層；編寫 app 軟件；代碼編譯與使用；
2.嵌入式 Andorid 開發環境的建立實驗：	6. FT210 ANDROID 的基礎實驗
實驗一 Android 編譯環境的安裝：安裝 Linux	C 應用程序編寫實驗，LED 控制、ADC 采樣、
主機環境、安裝必要的軟件包、安裝合適的	按鍵檢測、PWM 蜂鳴器測試、串口通信實驗、
JDK、解壓 Android 源碼；	CAN 數據通信，數據庫使用實驗，播放器使
實驗二編譯 uboot	用，幀動畫播放，服務器-客戶端網絡編程；
實驗三編譯 Android	★7. Android 下 ZigBee 節點數據采集與控制:
實驗四配置編譯 Linux 內核	溫濕度、三軸加速度、顏色、光線、光敏、數
3. Android 系統的測試與使用	字氣壓、繼電器、遙控按鍵、火焰、雨滴、結
★4. ANDROID (WINDOWS)開發環境建立：	露、RFID、振動、測距傳感器、二氧化碳、
實驗一 JAVA 環境建立，安裝 JDK	空氣質量等節點。
實驗二 ECLIPSE 安裝	★8. Android 綜合實驗
實驗三 ANDROID SDK 安裝	實驗一基于 3G 傳感數據網絡通信實驗
實驗四 ADT 安裝	實驗二基于 WiFi 的數據網絡通信實驗
實驗五創建、刪除和瀏覽 AVD（模擬器）	實驗三智能家居環境監控實訓

3、典型實訓案例

1、基于 Qt 的 WSN 網絡拓撲結構顯示實驗
2、基于 Android 的智能家居環境監控實驗
3、基于 Qt 的智能交通與停車管理實驗
4、基于 Android 的農業大棚遠程監控實驗
