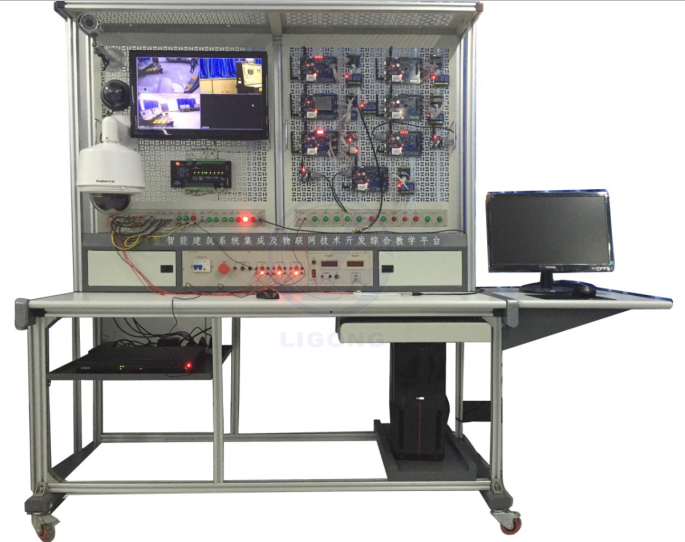

LGWL-LJ01型智能樓宇家居物聯網考核平臺

一、基本要求
LGWL-LJ01型智能樓宇家居物聯網考核平臺集成當前智能家居嵌入式設計和物聯網技術。既能滿足電子信息工程、電氣自動化等相關專業學生進行智能家居應用和物聯網技術開發的學習及研究。又能夠展示智能家居系統的工作原理，物聯網技術在多個領域的典型應用。

二、技術參數要求
1. 輸入電源要求：單相三線220V±10% 50Hz
2. 工作環境要求：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量要求：≤0.6KVA
4. 外形尺寸要求：2040mm×720mm×1760mm
5. 安全保護要求：具有漏電自動保護裝置，符合國家標準。
三、配置及功能要求
實驗臺架的框架必須采用鋁合金型材組成，實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，造型美觀大方；實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定平臺帶有漏電保護裝置、急停開關；提供AC220V交流電源接口，可為外配儀器設備提供工作電源；配有一組DC 0～30V/2A連續可調直流電源；帶有數字電壓、電流表；直流穩壓電源：提供+5V、+12V、+24V各一路直流電源，每路均具有短路、過流保護。
1、配置4路BNC音/視頻輸入，2路BNC視頻輸出，前背面板各1個1個RJ45，10M/100M自適應以太網口內部支持4個SATA硬盤接口，可完成實時監控，手動/自動錄像，錄像查詢及回放（支持多種回放模式），錄像備份，云臺、鏡頭控制，視頻檢測及聯動控制，外部報警與報警聯動錄像，遠程網絡操作功能。500G硬盤。
2、配置19寸4路復合視頻1VP-P輸入，1路復合視頻輸出；4路(RCA)音頻輸入，1路(RCA)音頻輸出；
3、配置1/4"SONY CCD，*低照度0.01Lux/F1.6(彩色)，600線，支持自動光圈、自動聚焦、自動白平衡、背光補償；球機通過菜單可支持遠程地址設定功能，在線軟件升級功能；水平方向360°連續旋轉，垂直方向-2º-90°，支持自動翻轉，無監視盲區；支持256個預置位；
4、配置1/3英寸 SONY CCD，420線，含3.6鏡頭，半球型彩色攝像機，*低照度彩色0.1Lux /F1.2；1/3"HDIS，600線，彩色0.lLux，*低照度0Lux，含鏡頭，紅外距離25~35米，66級防水；AS1601Y-22TD/24V/G，自鎖按鈕帶燈DC24V綠，模擬被動幕簾探測器和主動對射探測器；AD16-22SM，DC12V閃光蜂鳴器，模擬聲光警號
5、配置網絡視頻監控管理軟件；視頻監控?zé)o線客戶端軟件；智能照明系統必須含有HW-BA5201DDC控制模塊；75010R FT-10 LON網絡接口；AS1601Y-22TD/24V/G，自鎖按鈕帶燈DC24V綠，模擬光照度開關、被動紅外探測器及緊急開關等；自復位按鈕帶DC24V紅指示燈，模擬三聯場景按鈕；AD17-22/24V黃，模擬鹵鎢燈、日光燈及日光管；模擬光照度傳感器；LonMaker3.1及資源文件。

物聯網智能家居系統
1	嵌入式主控板	主控制芯片采用ARM內核的STM32F103芯片，主板帶有WiFi通信模塊可與嵌入式智能家居總控器進行無線數據交換。RS232接口電路、CAN接口電路、以太網接口電路、LED燈顯示電路、串行EEPROM電路、獨立按鍵電路、485接口電路、高精度RTC芯片DS3231實時時鐘電路、1個12864液晶顯示屏接口，1個TFT彩色液晶顯示觸摸屏接口、1個功能模塊擴展接口（分控器主板可與各個功能模塊自由組合實現相對應的功能）
2	JLINK仿真器
3	交流電、水閥及氣閥功能模塊	模塊帶有光耦隔離電路，LED燈顯示電路，撥碼開關電路，3路繼電器用來控制交流電、水閥及氣閥（交流電、水閥及氣閥的動作用指示燈模擬）
4	光照度傳感器及電動窗簾功能模塊	模塊包含高精度數字式光照度傳感器BH1750、數碼管顯示電路、光耦隔離電路、繼電器電路、獨立按鍵電路。（電動窗簾的動作用指示燈模擬）
5	PM2.5及空氣質量傳感器功能模塊	模塊包含TGS2600空氣質量傳感器、數碼管顯示電路、撥碼開關電路、有源蜂鳴器電路。外接PM2.5檢測模擬器
6	空氣、土壤溫濕度傳感器及植物澆灌功能模塊	模塊包含高精度SHT10土壤溫濕度傳感器、DHT11空氣溫濕度傳感器、數碼管顯示電路、光耦隔離電路、繼電器電路、獨立按鍵電路（植物澆灌功能用指示燈模擬）
7	人體熱釋電傳感器功能模塊	模塊包含人體紅外熱釋電傳感器、LED燈顯示電路、有源蜂鳴器電路
8	寵物喂食及稱重功能模塊	模塊包含光耦隔離電路、繼電器電路、LED燈顯示電路、有源蜂鳴器電路。外接壓力傳感器模擬器。（寵物喂食動作用指示燈模擬）
9	火焰及煙霧傳感器功能模塊	模塊包含火焰?zhèn)鞲衅鳌熿F傳感器、靈敏度調節電位器、LED燈顯示電路、有源蜂鳴器電路。
10	安防及門禁功能模塊	模塊包含光耦隔離電路、繼電器電路、LED燈顯示電路、有源蜂鳴器電路、獨立按鍵電路。功能模塊采集被動幕簾傳感器和主動外射傳感器狀態，控制電磁鎖的開關。（被動幕簾傳感器和主動外射傳感器用帶燈自鎖按鈕模擬，電磁鎖用指示燈模擬）
11	PM2.5檢測模擬器	通過電位器調節模擬的PM2.5的值，模擬器與功能模塊采用RS232通訊協議來獲取模擬器的模擬值
12	壓力傳感器模擬器	通過電位器調節模擬的壓力傳感器的值，模擬器與功能模塊采用RS232通訊協議來獲取模擬器的模擬值
13	家用電器模擬器	模擬需要使用使用紅外遙控器控制的家電：如電視機、空調等。
14	Wi-Fi全方位紅外控制器	采用WIFI無線控制，紅外全向發射可學習市面上的電視、空調等家用電器的紅外遙控器，適應性強。
15	GSM模塊	采用工業級GSM模塊，可發送相應指令到系統中查詢傳感器讀數，控制系統中的模塊；當系統發生警報情況時，系統將自動發送報警信息到已設置好的手機號碼中
16	智能無線終端	使用10寸電容式觸摸屏平板電腦。采用WIFI通信。可在平板電腦上控制和采集各個功能模塊的對象和傳感器。
17	無線路由器	華為
18	ARM編程開發軟件包	Keil-MDK
SAS、BAS及IOT集成系統軟件
1	視頻接口服務器軟件	VNS Server
2	DDE接口服務器軟件	LS DDE Server 2.1
3	組態軟件

四、教學項目
（一）視頻監控及周邊安防系統
1. 攝像機和監視器與硬盤錄像機的連接與監控實訓
2. 鏡頭調試實訓
3. 高速球預支點、循跡、線掃等功能調試實訓
4. 監控區域自動錄像實訓
5. 報警設備與監控中心聯動實訓
6. 周界安防報警自動錄像實訓
7. 監控中心客戶端管理實訓
8. 無線客戶端管理監控實訓
9. 網絡視頻監控管理軟件的因特網遠程監控實驗
（二）DDC智能照明系統
10. LonMaker軟件安裝與資源文件注冊實訓
11. 功能模塊的日程時間編程實訓
12. 功能模塊的模擬量輸入輸出編程實訓；
13. 功能模塊的延時編程實訓
14. 三功能模塊的數字量邏輯編程實訓
15. 功能模塊的模擬量邏輯編程實訓
16. 組態軟件編程實訓
17. 基于NodeBuilder的Neuron_C編程實驗
18. 基于NodeBuilder與DDC控制模塊的LonWorks節點開發與測試實驗
19. LNS設備Plug_in程序開發實驗
（三）SAS、BAS及IOT集成系統
20. 組態軟件通過視頻接口服務器連接硬盤錄像機并監控實時畫面實踐
21. 組態軟件通過DDE接口服務器連接DDC主機模塊并監控實時數據實踐
22. 基于組態軟件的SAS、BAS及IOT集成實踐
（四）STM32實驗
23. 流水燈實驗
24. 按鍵輸入實驗
25. 定時器實驗
26. 外部中斷實驗
27. 數碼管顯示實驗
28. 獨立看門狗
29. 窗口看門狗
30. PWM輸出實驗
31. 串口通信實驗
32. A/D轉換實驗
33. D/A轉換實驗
34. I2C EEPROM讀寫實驗
35. RS485通信實驗
36. RTC時鐘實驗
37. CAN通信實驗
38. 12864點陣型液晶顯示屏顯示實驗
39. TFT液晶顯示實驗
40. 液晶屏觸摸功能實驗
41. 以太網通信實驗
42. WIFI通信實驗
43. uCOS II移植
44. uCOS II 多任務實驗
45. uCOS II信號量和郵箱實驗
46. uCOS II消息隊列實驗
47. uCOS II軟件定時器實驗
48. uCOS II消息隊列、信號量集實驗
49. uCOS II +uCGUI移植實驗
（五）傳感器與控制對象實驗
50. 光照度傳感器檢測
51. 空氣質量傳感器檢測
52. 空氣溫濕度傳感器檢測
53. 土壤溫濕度傳感器檢測
54. 火焰?zhèn)鞲衅鳈z測
55. 煙霧傳感器檢測
56. 人體紅外熱釋傳感器檢測
57. 安防檢測
58. 電動窗簾控制
59. 交流電、閥門控制
60. 植物澆灌控制
61. 家用電器控制
（六）物聯網通信實驗
62. GSM模塊短信發送實驗
63. GSM模塊短信讀取實驗
64. 上位機GSM短信控制平臺實驗
65. 智能無線終端的WIFI通信實驗
（七）物聯網智能家居綜合應用實驗
66. 基于智能無線終端的智能家居控制
67. 基于GSM模塊的智能家居控制
