數控加工中心維修實訓系統(西門子)(配實物小加工中心)

一、數控加工中心維修實訓系統(西門子)(配實物小加工中心)配有：伺服主軸1套、冷卻泵1臺、伺服電機3臺、限位等。

二、實驗臺技術參數：
1、輸入電源：AC380V（三相五線制）、50HZ
2、故障考核24項（智能型）
3、工作環境：溫度-100C～400  C
4、整機容量：≤5kVA；
5、實訓電氣柜尺寸：長×寬×高＝1000 mm×650 mm×1800 mm；
    機床外形尺寸：長×寬×高＝1600×1600×2000mm
電氣安裝板尺寸：長×寬＝1000×900mm；
6、數控機床智能故障診斷維修考核軟件，可設置數控機床幾十個典型的電氣故障。考核系統采用智能考核的方式，并具有聯網的功能。故障可通過計算機設置，也可在智能考核終端上設置。學生對故障現象進行分析，在考核終端上輸入相應的故障代碼進行故障排除，多臺設備可通過無線網絡和上位機進行聯網，對教師登錄、學生考試、故障題庫、分別設置集中管理。并能對考試結果進行分析評估、存檔、打印。
7、虛擬數控機床維修仿真軟件具有虛擬機床拆裝仿真、裝配檢測方法、電氣布局、接線、電氣調試、故障設置與排除、編程加工等主要模塊。電氣模塊內含豐富的元器件庫（多達170多種常用元器件），學生可以根據電路圖自由選擇元器件并可以自由布局接線；接線又可以分為普通接線和常用電纜等。電氣分電力拖動、SIEMENS系統、FANUC系統、HNC21世紀星系統等模塊。軟件提供PLC基本原理及編輯模塊，供學員掌握梯形圖為故障排查所用；
7.1、軟件具有以下功能參數：
(1) 數控機床結構包含3D數控車床和數控銑床、加工中心，在結構中能顯示零件名稱、同時可以隱藏或透明零件顯示。軟件具有虛擬互動裝配和拆卸功能,并能自動判斷拆裝操作的正確性。
(2)加工中心包括：床身水平調整、主軸錐孔的徑向跳動、工作臺面的平面度、工作臺面和X軸軸線運動間的平行度、主軸軸線和X軸軸線運動間的垂直度、工作臺面和Y軸軸線運動間的平行度、主軸軸線和Y軸軸線運動間的垂直度、XY坐標軸移動方向的平行度、主軸回轉軸心線對工作臺面的垂直度。
(3) 軟件具有數控機床的機械結構展示(要求做到每一個機械部件)的3D顯示。銑床包括整機結構、主軸箱總成、伺服總成、絲桿連接總成、Z軸總成等。
(4) 電氣模塊中接線操作應具備自由接線、自由布局；從電氣元件庫中選擇元器件隨意布局，根據電路圖進行接線，并可對接好線的模型任意拖動元器件和接線重新布局并能正確顯示；無需繪制電路圖即可實現元器件布局與接線，并能驗證連接正確性。接線模塊進行電路調試時能實時查看電路的運行狀態。
(5) FANUC 0I MATE MD系統應具有以下實驗：支持加工中心電氣。支持電纜接線：可自由布局接線、提供fanuc系統連接所需的各種類型電纜、電纜可以隨意調整位置；主軸伺服連接與調試：可自由布局接線、MDI模式下NC指令控制主軸正轉/反轉/停止、PLC狀態位監控、主軸轉速控制；進給伺服接線與調試：可自由布局接線、伺服放大器的接線、通過操作面板控制伺服進給、行程開關設置、過行程限位報警等；照明潤滑及散熱接線與調試：可自由布局接線、查看潤滑與照明；系統引導畫面?zhèn)浞輰嶒灒嚎勺杂刹季纸泳€、按照系統操作流程進入系統引導界面、用存儲卡備份/恢復系統中各種參數；系統參數調試實驗：可自由布局接線、系統參數修改流程、進行軸參數設定、伺服參數設定、主軸參數設定；全清上電實驗：報警及消除過程；PMC編輯：可自由布局接線、進入PMC編輯模式、可以插入、刪除、修改、設定PMC元件；整體聯調：可自由布局接線、綜合前面所有模塊進行參數設置和調試。也可以根據自有電路圖接線調試自設計實驗。
三、產品結構和組成

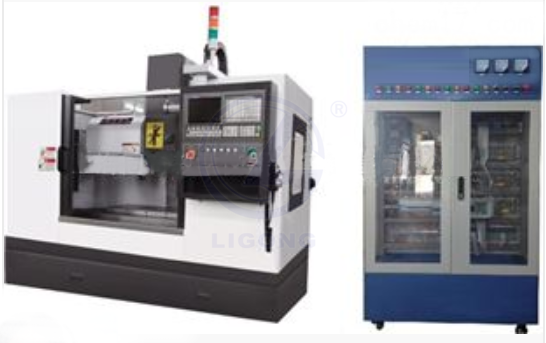

1．系統由機床實訓柜、數控加工中心等組成。
2．機床實訓柜采用鐵質亞光密紋噴塑結構，正面上部為網內電壓、電流、狀態指示燈等監控原器件，中部為機床電氣柜，柜內器件布局與實際機床廠的模式*。電氣柜內的電氣安裝板上面裝有伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽、智能型故障模塊等；電氣柜后部還設有變壓器和接地端子等。
3．機床實訓柜正面和二側裝有帶鎖雙向?qū)﹂_透明門，方便使用、安全、防塵。背面裝有二扇對開門，底部裝有4只萬向輪，并配置剎車裝置，方便移動和固定。
4．系統采用三相四線AC380V交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異?；虺霈F(xiàn)短路情況時自動動作，保護人身和設備安全。
5．數控系統采用發那科廠家的主流數控系統，能滿足不同類型機床的實訓教學。
6．X、Y、Z軸由交流伺服電機驅動，運動方向上設有正負限位、參考點等開關，采用現行標準的機械式行程開關；主軸電機由數控系統原廠伺服電機驅動。
7.主軸、床身、拖板等采用鑄件結構，鑄件經過時效處理、表面機加工和鏟刮工藝等，確保機床精度穩定。
8．X、Y、Z軸進給傳動系統由滾珠絲杠螺母副、軸承、軸承支座、電機支座等組成，可進行絲杠預緊力調整、滾珠絲杠的裝配與調整等技能訓練。
四、設備用途及適應性
4.1、TY－VMCL7128型立式數控銑床/加工中心是三軸控制的現代化加工機床，采用日本FANUC 0I MATE MD數控系統，可自動連續完成對零件的銑、鉆、鏜、攻等多種工序，適用于大批量生產各種平面、孔、復雜形狀表面的加工，節省工裝，縮短生產周期，提高加工精度。應用場合非常廣泛。
4.2、機床大件采用稠筋封閉式框架結構，剛性高，抗振性好，床身、立柱、銑頭、床鞍、工作臺等大件全部采用高強度鑄鐵，組織穩定，確保品質。合理的結構與加強筋的搭配，保證了基礎件的高剛性。寬實的機床床身，箱型腔立柱、負荷全支撐的導軌，可確保加工時的負載能力。
4.3、機床X、Y、Z向?qū)к墳橹本€導軌（即線軌），確保機床移動輕松、平穩。
4.4、主傳動采用伺服主軸電機、同步帶輪、同步齒形帶傳動，傳動噪聲低。主軸在60-8000RPM范圍內無級變速，對各類零件加工的適應能力很強。主軸組件整套進口，可靠穩定，確保加工精度。X、Y、Z三軸采用高精密滾珠絲桿，搭配預壓式雙螺帽，確保zui低背隙。三軸滾珠絲桿采用精密級滾珠絲桿專用軸承，運轉精度高。滾珠絲桿和伺服電機以繞性聯軸器直聯，效率高，背隙小。
4.5、本機床的數控系統，具有標準RS232、USB等接口，因而機床可以進入系統或進入無人化車間自動運行。
五、關鍵配套件
· 主軸單元：臺灣普森（或臺灣羅翌、臺大、臻賞）
· 絲杠軸承：日本NSK
· 松刀氣缸：臺灣尚品（或北矩、豪澄、協清）
· 刀庫形式：斗笠式10T
· 滾珠絲杠：臺灣上銀（或臺灣銀泰）
· 直線導軌：臺灣上銀（或臺灣銀泰）
· 主軸電機：FANUC
· 三軸伺服電機：FANUC
· 數控系統：FANUC 0I MATE MD
· 滾珠絲杠專用精密螺母：臺灣盈錫
· 氣動元件：臺灣亞德客
· 導軌不銹鋼防護罩：上海振飛（臺資企業）（或臺灣引興）
· 潤滑系統：中日合資河谷（或日華）
· 電氣元器件：采用國內外知名品牌
六、機床精度標準
    ·ISO 10791-1998      《加工中心  檢驗條件》
    ·JB / T8771.4-1998    《加工中心  線性定位精度和重復定位精度檢驗》
    ·JB / T8771.7-1998    《加工中心  精加工試件精度檢驗》
    ·JB / T 8801-1998     《加工中心  技術條件》
七、潤滑系統
    ·采用自動潤滑裝置，對各滑動面及滾珠絲杠施行強制潤滑，滑油不可回收，    zui終流入冷卻箱參與工件的冷卻。
    ·注油時間間隔和注油量可調。
    ·油位過低（缺油）時機床顯示報警。
八、冷卻系統
    ·機床配大流量冷卻系統。
九、氣動系統
    ·氣動系統裝有氣源處理元件、壓力開關、電磁閥等，實現氣動換刀，主軸吹氣。
十、基本實驗實習項目
1．電路設計、設備安裝和電路連接
（1）數控系統的安裝、接線
（2）系統啟?？刂齐娐返脑O(shè)計與接線
（3）主軸調速系統的電路設計、伺服主軸電機的安裝與接線
（4）交流伺服驅動系統的電路設計、驅動器、伺服電機的安裝與接線
（5）冷卻控制系統的電路設計、器件安裝與接線
（6）急停、限位控制回路的設計與接線
（7）手搖脈沖發生器的接線
2．機械部件裝配與調整
（1）滾珠絲杠螺母副的裝配與調整
（2）直線導軌副的裝配與調整
（3）X軸上拖板的裝配
（4）整體式主軸的裝配
（5）電機與聯軸器的裝配
（6）潤滑系統的裝配
（7）主軸箱的裝配與調整
3．數控機床的功能調試
（1）數控系統的基本操作
（2）數控系統基本參數的設置與調試
（3）數控系統進給軸參數設置與調試
（4）數控系統主軸參數設置與調試
（5）PLC編程與調試
（6）驅動器參數設置與調試
（7）伺服主軸參數設置與調試
（8）主軸打刀缸換刀等功能部件的調試
（9）斗笠式刀庫基本設置與調試
（10）數控系統的數據備份
4．機電聯調與故障排除
（1）數控加工中心機電聯調
（2）數控加工中心故障診斷與排除
5．數控加工中心幾何精度檢測
6．數控加工中心的程序編制與加工
（1）數控加工中心編程
（2）數控加工中心加工
7．數控機床的保養和維護
六、系統配置
十一、機床主要技術參數

技術參數		VMCL7128
工作臺尺寸		≥650×280mm
行程	X軸/快速進給	≥450mm/15M
	Y軸/快速進給	≥300mm/15M
	Z軸/快速進給	≥410mm/10M
主軸轉速		≥60-8000rpm
刀柄形式		≥BT30
進給速度		8000mm/min
T形槽寬		14mm
T形槽間距		95mm
主軸端部到工作臺距離		70-470mm
主軸中心至立柱距離		375mm
工作臺zui大承重		≥150kg
zui小設定單位		0.001mm
重復定位精度		≤±0.0075mm
定位精度		≤±0.01mm
主電機		≥3.7/5.5KW
刀庫形式/數目		≥斗笠式BT30/10T
氣源壓力		4-6kgf/cm2
機床外形尺寸		≥1600×1600×2000mm
重量		≥1300kg

十二、配置清單12-1：基本配置

序號	名稱	主要部件、器件及規格	數量	備注
1	機床實訓柜	1000mm×600mm×1800mm	1套
2	加工中心	高速TY-VMCL7128	1臺
3	數控系統	發那科FANUC 0i mate MD	1臺
4	伺服主軸	發那科原裝3.7/5.5kw電機	1臺
5	伺服驅動	發那科原裝一體式	1套
6	伺服電機	發那科βis4/4000	2臺
7	刀庫形式	斗笠式10T	1套
8	電子手輪	手搖脈沖發生器	1只
9	電器元件	漏電保護器、斷路器、交流接觸器、繼電器、傳感器、連接線等	1套
10	電腦	主流品牌配置	1臺	用戶自配
11	型材電腦桌	外形尺寸：600mm×560mm×1100mm	1張

12-2：配套工具、量具、工裝及機床附件

序號	類別	名稱	型號、規格	數量	備注
1	工具	剝線鉗	鴨嘴式	1把
2		斜口鉗	5寸，橡塑柄	1把
3		尖嘴鉗	5寸，橡塑柄	1把
4		剪刀	民用型	1把
5		鑷子	尖嘴式	1把
6		套筒扳手	專用	1套
7		鉤形扳手	月牙扳手	2把
8		活動扳手	6″	1把
9		開口扳手	8×10	2把
10		開口扳手	12×14	2把
11		內六角扳手		1套
12		十字螺絲刀	3×50、6×250	各1把
13		一字螺絲刀	2.5×75、6×80	各1把
14		試電筆	氖管式	1把
15		萬用表	數字表，三位半顯示，有電阻、電容、電壓、電流測量功能。	1只
16		電烙鐵	40W	1把	內熱式
17		烙鐵架		1個
18		吸錫器	鋁塑吸錫器	1把
19		焊錫		1卷
20		橡皮錘	750g	1把
21		鐵榔頭	木柄圓頭錘	1把
22		三爪拉馬	4寸	1套
23		小圓銼		1把
24		平銼	200mm	1把
25		百分表觸頭		1個	定制
26		拆卸軸承工具		1套	定制
27		紫銅棒	一頭φ18一頭φ14×200mm	1根	定制
28		拔銷器		1套	定制
29	量具	普通游標卡尺	量程：300mm 精度：0.02mm	1把
30		深度游標卡尺	量程：200mm 精度：0.02mm	1把
31		千分尺	測量范圍：0～25mm	1把
32		杠桿式百分表	量程：0.8mm 分度值：0.01mm	1個
33		小磁性表座		1個
34		百分表	分度值：0.01mm	1個
35		大磁性表座		1個
36		直角尺	200mm×130mm×12.5mm	1把
37		主軸芯棒	BT30，長度250mm	1個
38	電氣控制電路圖		含故障點	1份
39	用戶手冊		FANUC 0I –MATE－D	3本
40	維修手冊		FANUC 0I –MATE－D	1本
41	參數說明		FANUC 0I –MATE－D	1本
42	實驗指導書			1本
43	智能考核系統模塊		含軟件與硬件	1套

12-3：配套機床加工附件

序號	名稱	規格	數量	備注
1	刀柄	BT30-ER32-60L	3只
2	ER32夾頭	Ф3、Ф6、Ф8、Ф10mm	各1只
3	勾型扳手		1把
4	機床墊鐵		1套
5	銑刀	Ф3、Ф6、Ф8、Ф10mm	4把
6	塑料板（試件）		1箱
7	壓板	10件套	1套
