低壓電路實訓裝置

低壓電路實訓裝置以標準的電氣控制柜為主柜，利用柜體的雙面空間，電工電子設備布置電器及配套實驗器材，參考圖如圖1所示。該設備堅持理論聯系實際的原則，突出技能訓練，注重針對性、實用性、科學性，實操方便，能完成照明電路與電力拖動控制的實操項目。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學員在接線端子上接線，連接電機、電器來完成各項控制實驗，有效降低材料消耗，延長使用壽命。

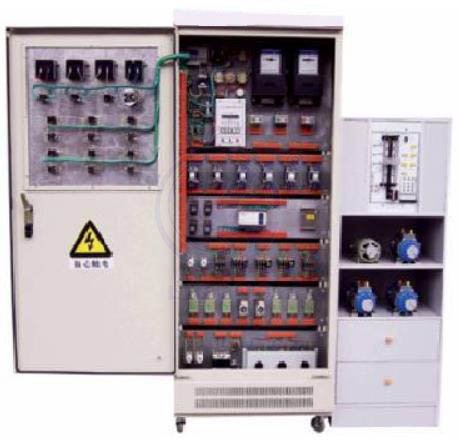

圖1 低壓電路實訓裝置
（一）目標功能
柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。
①低壓電路連接
i觸摸開關控制白熾燈電路；
ii人體感應開關控制樓梯白熾燈電路；
iii聲控開關控制樓梯白熾燈電路
iv日光燈控制電路
v單相電度表安裝電路
vi并勵直流電動機調磁調速電路
vii并勵直流電動機電樞回路串電阻二級起動
②控制電路
i電流互感器與電流表配用接線電路
ii三相四線有功電度表安裝電路
iii三相四線無功電度表安裝電路
iv萬能轉換開關和電壓表測量三相電壓接線電路
v異步電動機兩地控制電路
vi異步電動機聯鎖正反轉控制電路
viiY3150型滾齒機控制電路
viiiPLC控制電動機Ｙ/△啟動
ixPLC控制電動機Ｙ/△轉換時間的調節
③四層電梯控制系統
設備配備2臺三相異步電動機(180W)，一臺雙速三相異步電動機(180W)，一臺直流電動機(180W)，一臺四層電梯仿真模型。
（二）主要技術參數
1、輸入電源：電壓AC380V±5%，電流5A。
2、外形尺寸：700cm×500cm×1700cm
3、設備重量：230Kg
