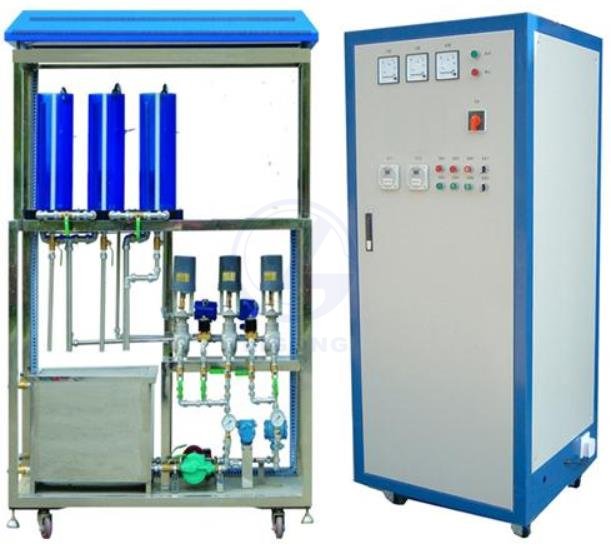

熱工儀表及控制實訓裝置

一、產品概述
熱工儀表及控制實訓裝置按照勞動和社會保障部職業/工種資格（標準）《熱工儀表及控制裝置安裝工》、《熱工儀表及控制裝置試驗工》、《熱工儀表及控制裝置檢修工》實訓考核要求而設計的，能夠進行多種技能訓練，主要完成敏感元件和取源部件的安裝、儀表管路的安裝、電氣導線的敷設、儀表和設備的安裝。既適用于職業院校相關專業人員的崗位技能培訓，也能作為各級部門技能培訓和職業技能鑒定中心相關工種的鑒定考核設備。

二、產品特點
1.真實性：采用電廠的裝置元件,適合本專業崗位培訓
2.網孔板設計：采用網孔板的結構，可自行設計布線系統，進行設備的安裝、接線等實訓操作
三、技術性能
1.輸入電源：三相四線～380V±10% 50Hz
2.工作環境：溫度-10℃～+50℃，相對濕度＜85%（25℃），海拔＜4000m
3.裝置容量：＜3kVA
4.外形尺寸：控制平臺：1800mm×630mm×1773mm；對象系統：1600mm×750mm×1540mm
四、系統組成
系統對象包含有：不銹鋼蓄水箱,有機玻璃圓筒型水箱,電阻爐,電動執行機構,氣動執行機構,空氣壓縮機,閥門及管道。
五、實訓項目
1.實訓裝置的系統組成認知
2.測量元件的原理及安裝
(1)溫度測量原理及溫度測量元件的安裝
(2)壓力測量原理及壓力測量元件的安裝
(3)流量測量原理及液位測量元件的安裝
(4)物位測量原理及物位測量元件的安裝
3.測量元件的單體校驗
(1)熱電偶的校驗
(2)熱電阻的校驗
(3)流量檢出裝置的校驗
(4)物位檢出裝置的校驗
(5)壓力檢出裝置的校驗
4.顯示儀表及變送器的安裝調試
(1)動圈儀表的安裝及調試
(2)壓力變送器安裝及調試
(3)液位變送器安裝及調試
(4)電容式差壓變送器安裝及調試
(5)盤上儀表的安裝及調試
5.開關量儀表的安裝調試
(1)壓力開關的安裝及調試
(2)差壓開關的安裝及調試
(3)流量開關的安裝及調試
(4)溫度開關的安裝及調試
6.氣動基地式儀表的安裝調試
(1)氣動基地式壓力儀表的安裝及調試
(2)氣動基地式差壓儀表的安裝及調試
(3)氣動基地式液位儀表的安裝及調試
(4)氣動基地式溫度儀表的安裝及調試
7.控制儀表的安裝調試
(1)電動調節閥的安裝及調試
(2)氣動調節閥的安裝及調試
(3)可編程序控制器控制系統的安裝及調試
(4)執行器及執行機構安裝及校驗
