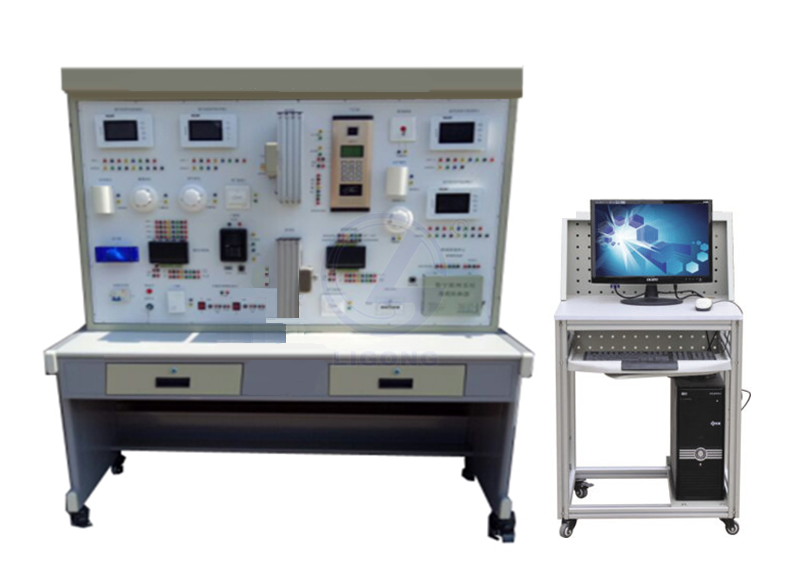

門禁控制系統考核培訓裝置

一、裝置組成：
門禁控制系統考核培訓裝置控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由對講主機、聯網板、可視電源、可視戶機、網絡控制器、門禁考勤機、電腦中心軟件系統等組成，能進行各種樓宇對講系統操作演示、可視對講機的安裝與連接、非可視對講機的安裝與連接、安防對講機的安裝與連接、可視門口機的安裝與連接、門禁系統的安裝與連接、，電控鎖、靈性鎖的工作原理及安裝調試，樓宇對講及門禁系統管理軟件的使用方法、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與一卡通及小區系列中的其它設備聯網進行各種綜合實訓。

二、設備參數及性能：
1.裝置組成：
本系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由對講主機、聯網板、可視電源、可視戶機、網絡控制器、門禁考勤機、電腦中心軟件系統等組成
2.系統實訓功能：
能進行各種樓宇對講系統操作演示、可視對講機的安裝與連接、非可視對講機的安裝與連接、安防對講機的安裝與連接、可視門口機的安裝與連接、門禁系統的安裝與連接、，電控鎖、靈性鎖的工作原理及安裝調試，樓宇對講及門禁系統管理軟件的使用方法、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與一卡通及小區系列中的其它設備聯網進行各種綜合實訓。
三、系統技術指標：
1.工作電壓：單相三線220V±5% 50Hz
2.整機容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保護：具有漏電自動保護裝置
5.故障設置：具有故障設置系統
四、可以做的實訓項目
1.門口機安裝操作
2.可視分機安裝操作
3.非視分機安裝操作
4.電腦管理中心軟件操作
5.各類探頭的安裝調試操作
6.按接線圖系統接線操作
7.系統調試操作
8.分機設置號碼操作
9.門口機呼叫分機操作
10.分機呼叫管理機操作
11.門口機與管理機間操作
12.軟件報警處理設置操作
13.線路及設備故障的判斷與處理
14.設計并安裝一個簡易應用系統
五、主要設備參數;
1、彩色可視數碼ID刷卡主機：
對講主機一套，選用的是工程上使用的主流產品。并要具備安防功能小區電腦管理中心，還要具備下述功能和特點：主機外殼采用不銹鋼材料。整體結構和內部結構設計合理，便于安裝和維修。
主機板采用雙面印刷電路板，鍵盤與主機板一體化，主機板和其他部分連接采用接插件，便于安裝和維修。分機和主機呼叫號碼采用彈性編碼模式，以適應各種不同結構的應用。主機開鎖密碼由管理中心隨意更改。電源供應器為不間斷直流穩壓電源，當停電時電源供應器自動切換為蓄電池供電，設有蓄電池過充電和過放電和限流保護電路。采取雙組電源供電技術，即視頻部分獨立供電，提高視頻部分的抗干擾性能。采用視頻放大器和分配器，使圖像信號進行合理的阻抗匹配和達到遠距離的有效傳輸，確保圖像質量。系統采用模塊化設計，可視分機與非可視分機可兼容于同一個系統。
可視分機設有4防區報警控制器，報警器控制功能強，使用方便。管理中心可連接個人電腦，使用TRONIC®9000智能小區管理系統軟件。可視對講：主機呼叫分機實現可視對講。遙控開鎖：分機和管理中心機可遙控開鎖。密碼開鎖：由管理員隨意修改開鎖密碼。管理中心呼叫/監視：管理中心可呼叫/監視主機，也可呼叫分機。分機呼叫/緊急報警：分機可向管理中心呼叫/緊急報警。
監視：分機監視主機。安防聯網：分機內置的報警控制器所連接的探測器被觸發后，自動向管理中心報警，分機連接的警號也發出報警聲。多性質防區：分機內置4防區，4個防區的性質分別為：①延時防區 ②24小時防區。分機報警密碼撤布防及修改功能。
環境溫度：－20～＋55℃
相對濕度：45％～95％
大氣壓力：86～106Kpa
分機使用環境：
環境溫度：－10～＋55℃
相對濕度：45％～95％
大氣壓力：86～106Kpa
外殼防護等級：
主機：IP33
分機：IP30
音頻特性：
諧波失真：≤5％
應答通道信噪比：≥35dB
主呼通道信噪比：≥40dB
應答通道音頻輸出不失真功率≥100mW
主呼通道音頻輸出不失真功率≥5mW
振鈴聲壓：≥70dB
視頻特性：
攝像頭：1/3”黑白廣角CCD，內置紅外LED照明，解析度>380TVL最低照度<0.1LUX。
黑白顯示器：4”扁平CRT，解析度>450TVL。
電源供應器：
輸入：交流220V±10%
輸出：直流12V±10%（非電池供電時）
電瓶：免維護蓄電池，一個12V7Ah。
分機內置報警控制器：4防區。
報警器主要參數：
四個防區
四個防區性質：24小時防區，延時防區
延時防區延時時間：30秒
密碼撤布防功能，密碼可修改。
其他參數：
配線方式：管理中心到主機為（2+2）總線+1根視頻線，主機至層間分配器為8總線，主機至視頻放大器、分配器為1視頻線，可視電源至視頻放大器、分配器、用戶分機為2+2電源線，層間分配器至用戶分機為5線，視頻分配器至用戶分機為1視頻線。
開鎖功能：分機開鎖、主機密碼開鎖、管理中心開鎖
管理中心帶載能力：最多99主機
主機帶載能力：最多256個層間分配器。（可根據用戶要求進行擴展）
層間分配器帶載能力： 2、4、8個分機。
2、聯網轉換器：
聯網板一套，選用的是工程上使用的主流產品。
3、門禁專用電源：
可視電源一套，選用的是工程上使用的主流產品。
4、彩色高清4.3寸室內分機 (帶2防區)：
可視戶機帶安防2套，選用的是工程上使用的主流產品。
5、彩色高清4.3寸室內分機 (帶8防區)
對講戶機二套，選用的是工程上使用的主流產品。
6、層間分配器
層間分配器一套，選用的是工程上使用的主流產品。
7、網絡控制器
網絡控制器一套，選用的是工程上使用的主流產品。
8、NTS-SM9000電腦中心軟件
電腦中心軟件一套，選用的是工程上使用的主流產品。
9、FL-476紅外探頭
紅外探頭二套，選用的是工程上使用的主流產品。
10、SG-278A煤氣探頭
煤氣探頭二套，選用的是工程上使用的主流產品。
11、SG-168A煙感探頭
煙感探頭二套，選用的是工程上使用的主流產品。
12、2000C門禁考勤機
門禁考勤機一套，選用的是工程上使用的主流產品。
13、DJ2CR電控鎖
電控鎖一套，選用的是工程上使用的主流產品，并要配立體模型門。
14、DJ2CG靈性鎖
靈性鎖一套，選用的是工程上使用的主流產品，并要配立體模型門。
15、SCK-01出門按鈕
出門按鈕二只，選用的是工程上使用的主流產品。
16、PL-099門鈴
門鈴二只，選用的是工程上使用的主流產品。
六、設備配置單：

序號	組成	數量
1	對講主機(彩色)	1套
2	聯網板控制器	1
3	可視電源	1
4	可視戶機(彩色)	1套
5	層間分配器	1
6	網絡控制器	1套
7	電腦中心軟件	1套
8	紅外探色	2個
9	煤氣探頭	2
10	煙感探頭	2
11	門禁考勤機	1個
12	電探鎖	1
13	網控器	1
14	靈性鎖	1把
15	開門按鈕	2只
16	門鈴	1
17	門磁	2
18	接口卡	1個
19	電腦中心機	1套
20	實訓桌和實訓屏架	1套
21	電腦桌	1臺
