機械手實訓裝置

一、設備概述

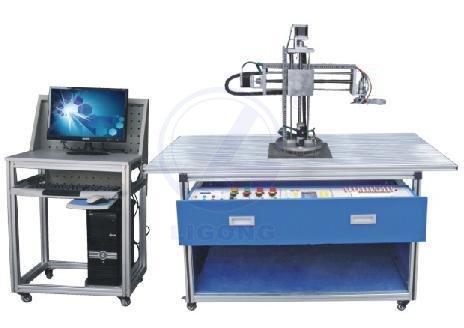

機械手實訓裝置由鋁合金導軌式實訓臺、機械手裝置、控制系統等組成。
該實訓裝置為坐標式機械手，可完成機械手旋轉、手臂垂直上下、手臂水平移動，手爪旋轉四個自由度的位置精確控制。同時配置晶體管式PLC可編程控制器，用于對整個機械手進行復雜地位置控制。該實訓裝置的控制部分均采用標準式模塊設計，可分為電源模塊、PLC模塊、系統控制模塊。包含了機電一體化專業中所涉及的諸如步進電機驅動、機械傳動、氣動、可編程控制器、傳感器、等多項技術，給學生提供了一個綜合實訓環境，使學生學過的諸多單科專業知識在這里得到全面認識、綜合訓練和相互提升。該實訓裝置主要用于電氣、電工電子、自動化控制、機電一體化專業崗位技能實訓、考核，是各院校相關專業實訓室建設中最佳設備選擇之一。

二、技術參數
1、交流電源：三相五線 AC 380 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：長×寬×高=1200mm×750mm×1400mm；
4、整機功耗：≤1.0 kVA；
5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、功能特點
1)機械手的橫軸和豎軸的機械傳動采用高精密的滾珠絲桿，高精密的光桿導軌和直線軸承，配以先進地機械設計、精密的機械加工及裝配，可使機械手臂非常平穩地進行垂直和水平移動和水平方向旋轉及精確位置控制；
2)采用選進的步進電機作為橫軸和豎軸的動力源，可實現0.45度的細分，即每轉一圈需要800步，滾珠絲行程為4mm，則手臂每步位移精度為0.005mm,步進電機的正常單步角度為0.9，則手臂每步位移精度為0.01mm；
3)機械手臂和機械手爪水平方向旋轉采用高級減速直流電機傳動，配置光電傳感器及碼盤，可實現旋轉方向的精確位置控制；
4)機械手爪采用高精度氣動式手爪、配置高級電磁位置開關及兩位三通電磁閥，可實現快速準確地抓取和放開動作；
5)采用晶體管式PLC可編程控制器作為控制主機，配置傳感器，可實現PLC高級指令編程、光電傳感器的技術應用；
6)PLC各I/O點和傳感器、電機、各電器的連接線都被開放到控制模塊的安全插座上，學生可根據PLC程序和各電器的技術要求進行現場接線操作實訓，培訓學生實際動手接線能力；
7)配套鋁鋼式機械手臺架，豎軸及橫軸采用經氧化處理的鋁型材，而臺架的側面及底面采用1mm厚度經烤漆處理的鋼板，臺架與地面之間采用帶自鎖功能的萬向輪，使整個臺架不但堅固耐用而且移動方便
8)機械手豎軸和橫軸的傳動軸為滾珠絲桿，導程為4mm ；機械手水平最大旋轉角度：270度；機械手水平最大旋轉角度：270度；
四、實訓項目
1.傳感器技術使用實訓；
2.氣動技術應用實訓；
3.可編程控制器編程實訓；
4.電氣控制電路實訓；
5.自動控制技術教學與實訓；
6.機械系統安裝和調試實訓；
7.系統維護與故障檢測實訓。
