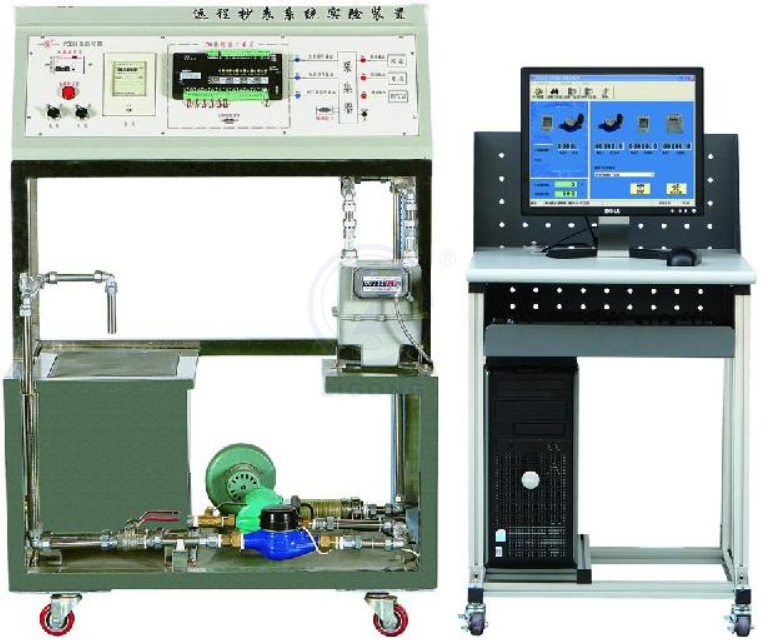

遠程抄表系統實訓裝置(LON總線型)

一、系統概述
遠程抄表系統實訓裝置(LON總線型)是我公司為配合職業院校樓宇專業的教學和實訓而設計開發的，隨著國家“康居工程”的推廣，智能化小區的建設，自動抄表系統已逐漸普及。并出現了三種抄表表計：一種是輸出脈沖式的表計、一種是內嵌CPU的智能式表計、另一種是直讀表。三種表各有優缺點。
本產品采用輸出脈沖式的表計做為基表，采用單片機做數據處理器，并將單片機處理后的數據傳送給海灣公司的DDC模塊，上位機采用力控組態軟件，使學生可以自主進行上位機程序設計，更大的發揮學生的主動性。

二、技術指標
1.輸入電源：?jiǎn)蜗嗳€（AC 220V±10% 50Hz）
2.工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3.裝置容量：<1.2kVA
4.參考尺寸：1200mm×748mm×1300mm
三、主要設備概述：
1、脈沖水表
一般采用干簧管來實現物理量到電信號的轉換。工作原理如下：當水表內有水通過時，使水表內部的齒輪轉動，齒輪上帶有永久磁鐵，當永久磁鐵經過干簧管的位置時，會使干簧管導通，這樣便將水量轉換成開關信號。通過轉換電路轉換成脈沖信號。
2、脈沖燃?xì)獗?br /> 其工作原理和水表的工作原理基本相同。
3、脈沖電表
一般采用光耦來實現轉換物理量到電信號的轉換。有電通過電表時，電表內部的主輪轉動。當轉輪上孔轉到發光管的位置時，發光管的光照到光敏三級管，三級管導通，產生脈沖信號。
三、實訓項目
1.三表認識實訓
2.水表抄表實訓
3.電表抄表實訓
4.氣表抄表實訓
5.綜合抄表實訓
