數字會議實訓考核系統

一、產品名稱：數字會議實訓考核系統

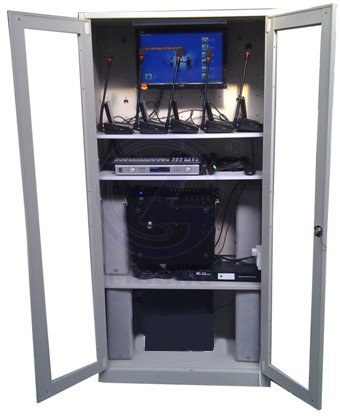

圖1 數字會議實訓考核系統
二、產品型號和技術規格

序號	類別	技術規格
１	外形尺寸	長900mm,寬390mm,高1800mm
２	產品重量	90Kg
３	電壓/功率	220V/240W
４	配套設備	1.設備存放柜-1套; 2.數字會議主機-1臺; 3.討表決主席單元-1個; 4.討論表決代表單元-4個; 5.無線話筒-1個; 6.DVD播放機-1臺:	7.合并式功放-1臺; 8.會議專用音箱-4個; 9.電源時序器-1臺; 10.移頻器-1臺: 11會議管理電腦-1套; 12其余詳見產品配置清單。
５	主要實訓內容	1.數字會議系統設備認知和原理學習實訓; 2.數字會議系統設備的安裝和接線實訓 3.數字會議系統設備的調試實訓; 4.數字會議系統軟件應用實訓;
６	實訓人數	每臺設備能夠滿足2-4人同時實訓
７	實訓課時	５課時

三、產品特點
1,先進技術與一流產品相結合。本系統引領了當代先進的數字會議技術和產品,具有行業代表性。
2,教學演示與技能實訓相結合。本系統使用工程中的數字會議系統產品,把實際應用產品安裝到實訓室,能夠滿足教師數學演示和學生實踐操作功能。
3,書本理論與實際應用相結合。本系統具有數字會議系統的典型代表技術,并把這些技術與工呈實際應用相結合,把書本理論知識產品化、可視化、動態化、實踐化、經驗化,學生能夠進行數字會議系統的技術原理實驗和產品實際應用實訓。
4,硬件安裝與軟件應用相結合。本系統不僅要進行設備的安裝與接線實訓,也要進行軟件的配置與應用實訓。硬件與軟件相結合,讓學生真正掌握數字會議系統的原理和操作方法。
5,技能經驗與就業相結合。本系統搭建了當前最新型的數字會議系統,貼近實際工程應用,使學生全面掌握最新工程技術。教師教學與學生實踐實訓都直接使用數字會議系統,每天耳濡目染,積累技能和實踐經驗,操作多,見識廣,就業快。
6,產品穩定性與可靠性相結合。本系統充分考慮教學實訓次數多的特點,接線端子可以方便更換,既能保證產品質量穩定,又能保證產品的可靠性,實現端接實訓5000次以上。
7,工程與教學相結合。本系統為方便教學,配備有專用設備存放柜,安全可靠,穩定實用,節約空間。平時設備可存放在設備存放柜中,實訓時可將設備取出,安裝在模塊墻上。可以根據實訓室結構任意組合安裝,適合多種安裝方式,滿足教學實訓需要。
8,書面技術資料與視頻指導教學片相結合。本系統產品不僅配置有專業的產品說明書、相關數材和課件,還配置有相應的視頻教學光盤。
四、實訓功能
1·數字會議系統設備的認知實訓。

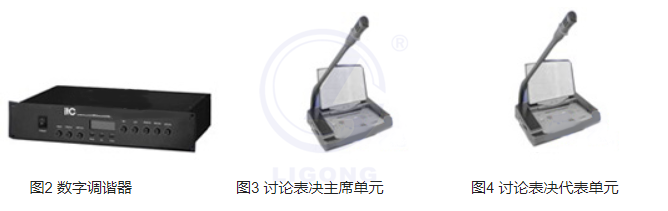

1)數字會議主機:高性能綜合會議系統主機,功能全面,能依據不同要求,未管理會議討論、會議投票、會議表決、民主評議。涵蓋了現代會議的各種要求,功能高度集成。如圖2所示。
2)討論表決主席單元:音源設備,全新數控化設計,會議主持人使用。主席單元具有優先控制按鍵,可啟動系統提示音提醒出席人員注意,可設置永久終止或替停終止所有發言代表麥克風的發言狀態,可實現表決、選舉、評議功能,如圖3所示。
3)討論表決代表單元:音源設備,全新數控化設計,參會人員使用,可實現表決、選舉、評議功能,如圖4所示。

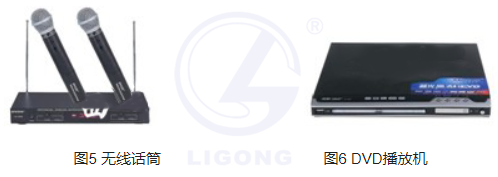

4)無線話筒:音源設備,使用無線信號傳輸音頻信號,帶有發射機和接收機。如圖5所,示。
5) DVD播放機:音源設備,用于播放各種制式音頻節目。如圖6所示。

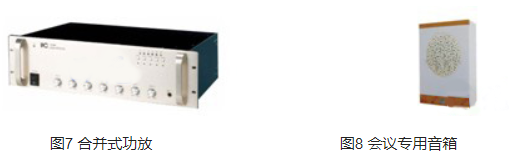

6)合并式功放:功率放大器將前置放大器或調音臺送來的信號進行功率放大,再通過傳輸線去推動揚聲器放聲。本裝置所選功放帶有分區功能,可將音頻的播放分為五個區域,五個區域可以獨立控制廣播開關及音量。如圖7所示。
7)會議專用音箱:室內安裝揚聲設備,用于背景音樂播放或廣播、錄音的播放。如圖8所示。

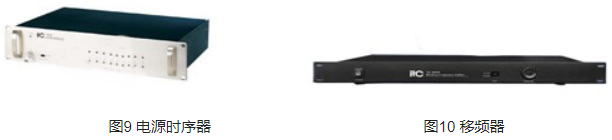

8)電源時序器: 16路電源時序器,每一路接通或斷開時間相差1S,電源插口總容量達10KVA,可有效保護接入其中的所有用電器,如圖9所示。
9)移頻器:會議、演講、教學、舞臺專用的數字防嘯叫設備,能有效抑制嘯叫、擴展音量,保證語音的傳送質量,保真度高,聲音清晰。即使環境較差的場合,也能極大限度抑制回嘯,能有效防止燒壞音響設備和喇叭,如圖10所示。

2,數字會議系統技術原理學習實訓,輕松掌握實際工程中的數字會議系統原理。
數字會議系統包含了移頻器,電源時序器,無線話筒等設備,涉及到聲反饋抑制原理,電源時序器設備接入原則,無線信號收發原理,下面我們從理論上分別介紹這些原理。
1)反饋抑制原理-移頻器

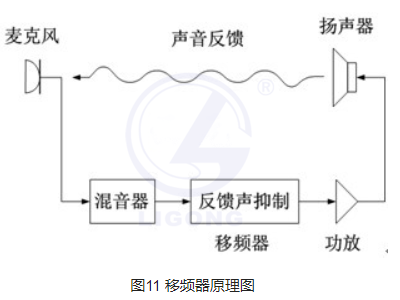

移頻反饋抑制器簡稱移頻器。其原理是將來自話筒的聲音頻率移動3-8Hz (連續可調) ,破壞產生聲反饋的條件,起到抑制反饋的作用。理論上講,可提高6dB聲壓,被廣泛用于多媒體教學擴聲。移頻器的工作原理如圖11所示。

2)時序電路控制技術--電源時序器
電源時序器能夠按照由前級設備到后級設備逐個順序啟動電源,關閉供電電源時則由后級到前級的順序關閉各類用電設備。這樣就能有效的統一管理和控制各類用電設備,避免了人為的失誤操作,同時又可減低用電設備在開關瞬間對供電電網的沖擊,也避免了感生電流對設備的沖擊,確保了整個用電系統的穩定。
使用電源時序器時,應特別注意設備的接入順序。一般來說,應遵循以下原則:
(1)信號流向:音源設備一放大設備。
(2)其中,音源設備應按照卡座--CD播放器--P3播放器的順序接入。
3)其中,放大設備應按照前置放大器一調音臺移頻器一功放的順序接入。

3)無線收發原理
每套無線話筒由若干部發射機和一部集中接收機組成,每部發射機各有一個互不相同的工作頻率,集中接收機可同時接受各部發射機發出的不同工作頻率的話音信號。
無線話筒按照發射頻率的不同可分為FM無線話筒和VHF無線話筒。FM無線話筒利用FM收·音機接收無線信號,系統簡單,成本低廉。但因使用效果不佳,目前已基本淘汰。
VHF無線話筒又分為低頻段和高頻段兩種。低頻段使用50MHz頻段,但因頻率較低,使用天線長度太長,且易受雜波干擾,因此此類型產品目前已逐漸被高頻段產品取代。高頻段VHF無線話筒使用200MHZ頻段,因頻率較高,使用天線較短,可設計成隱藏式天線,方便美觀,且所受雜波干擾大為減少,價格低廉,成為當今市場上的主流產品。其原理圖如圖13所示。

4)數字會議系統原理

3,數字會議系統設備的安裝實訓。
專用設備安裝三角支架,可直接將功放,會議主機,電源時序器等標準2U設備安裝在設備柜內的三角支架上。
數字會議系統設備的安裝實訓可按以下步驟進行:

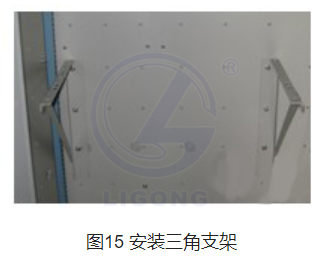

第一步,安裝三角支架,將左右支架分別使用M6x16螺絲固定在設備柜的孔板上,如圖15所示。

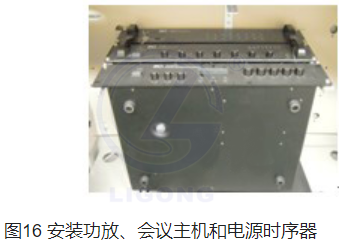

第二步,將功放,會議主機,電源時序器放入安裝支架上,使用M6x16螺絲固定,如圖16所示。

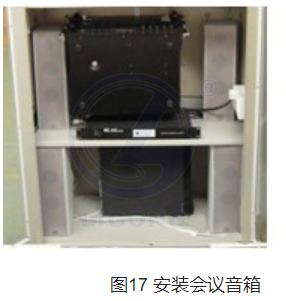

第三步,將4個室內音箱分別安裝在設備柜下部和中部的棚板上,如圖17所示。

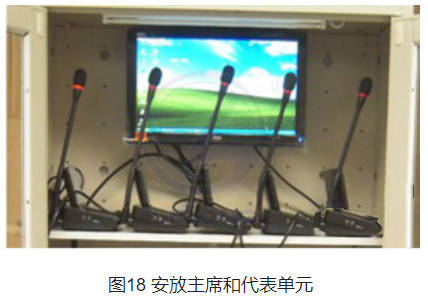

第四步,將移頻器放入設備柜中部棚板上,將主席單元,代表單元放入上部棚板,如圖18所示。

4·數字會議系統設備的連接實訓。
數字會議系統的連接實訓包括兩部分內容。一是設備信號通路的連接,二是電源通路的連接,即設備與電源時序器的連接。
1)信號通路的連接
數字會議系統的連接,應按照會議主機-功放一揚聲器的順序。其中,主席單元,代表單元等設備與主機連接,其余音源設備直接與功放連接。具體可參照數字會議系統原理圖。
2)設備與電源時序器的連接
為確保在數字會議系統使用過程中,開關瞬間產生的感應電流過大對設備產生損傷,所有會議系統設備必須接入電源時序器。接入順序可參照電源時序器設備連接順序圖。

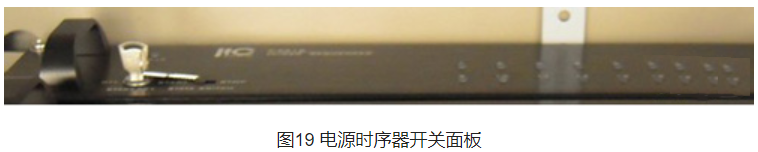

連接完畢后,只需在電源時序器進行開關控制,即可讓所有接入設備按固定順序開啟或者關閉。電源時序器帶有配套鑰匙,鎖定狀態下不能隨便開關,有效保護接入設備。如圖19所示。

5,會議管理軟件的應用實訓。
會議管理軟件與數字會議系統配套使用,可實現現代化數字會議系統的基本操作。如會前設置,會議召開,會后處理。下面我們詳細介紹這些功能。
1)軟件登錄
在登錄軟件之前,首先確保會議主機與電腦已經連通(使用RS232串口線相連)。然后將會議管理軟件的驗證U盤插入電腦USB接口,才能成功登錄軟件。

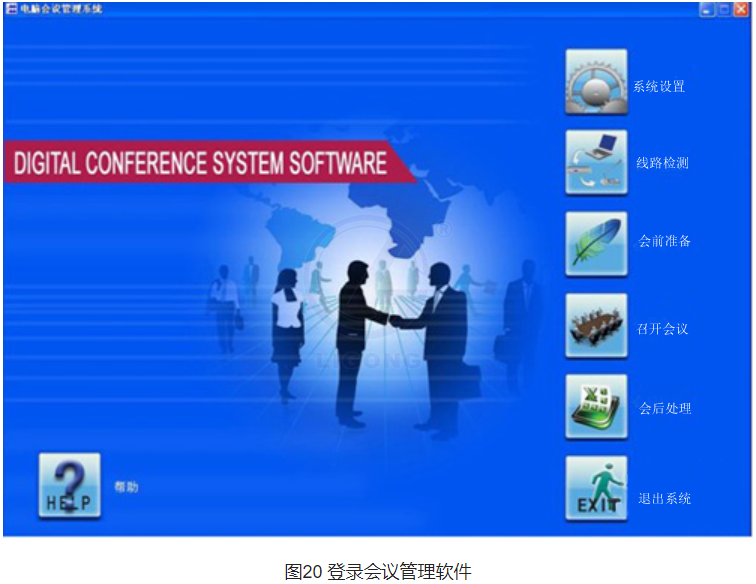

點擊桌面上的會議軟件圖標,輸入初始密碼1234,即可成功進入會議管理軟件。如圖20所示。

2)會前準備設置
在會議召開之前,首先要進行相關設置。點擊會議管理軟件主界面的【會前準備】按鈕,可創建即將召開的會議,包括會議名稱,會議地址,參會人員,議題議案設置等等。如圖21所示。

3)線路檢測

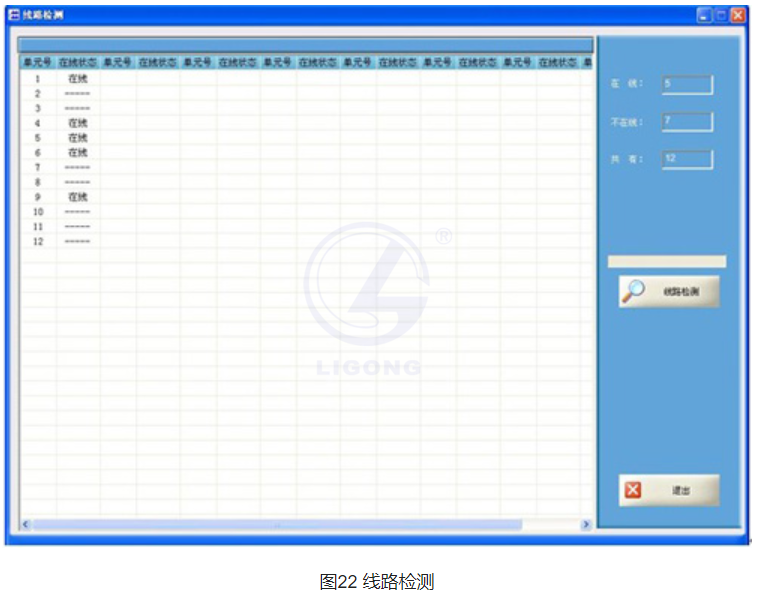

在會議開始之前,首先要對接入設備進行檢測。選擇主界面的【線路檢測】按鈕,可對已接入注機的單元進行檢測。如圖22所示。

4)代表簽到

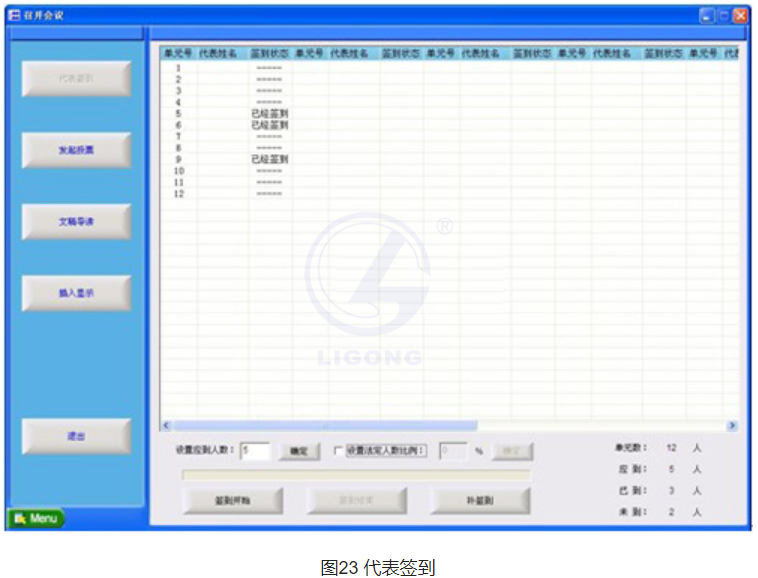

所有設備檢測完成后,可開始召開會議。首先要進行的是代表簽到。到達會場的代表,使用代表單元上的簽到按鍵進行簽到。簽到后,在會議管理軟件上會顯示已簽到的代表單元人數。如圖23所示。

5)發起投票

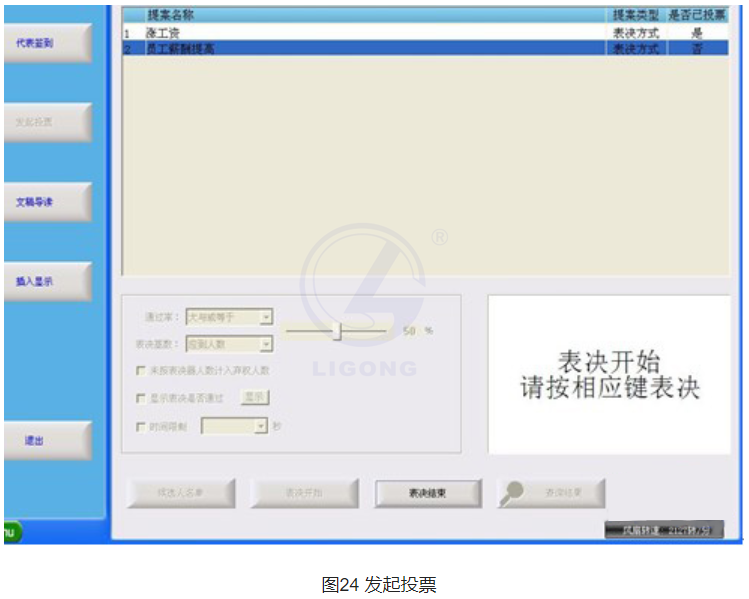

在召開會議的過程中,主席可根據會議內容,對某項提議發起投票。所有代表可通過代表單元對提議進行同意或否決。如圖24所示。

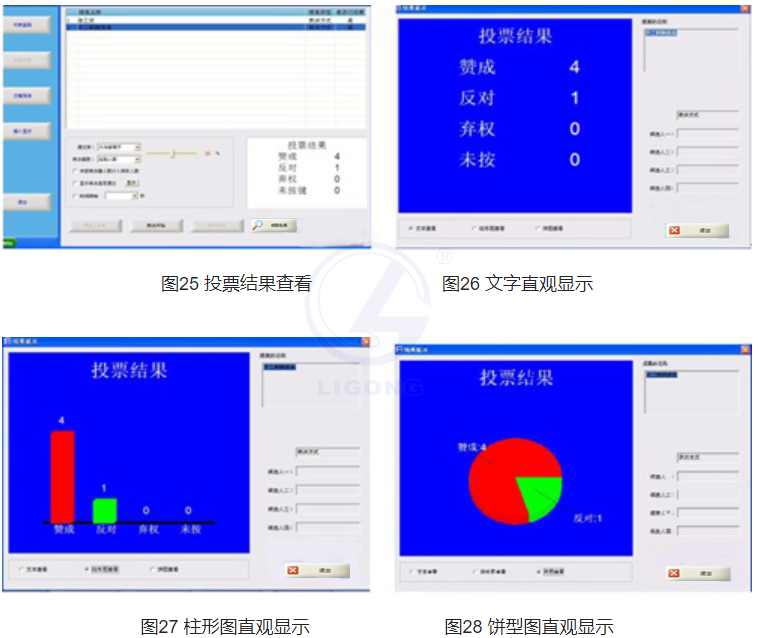

表決結束后,可點擊【查詢結果】按鍵進行投票結果查詢。在軟件中,還可以通過柱形圖和餅型圖紙管查看不同表決結果所占的百分比,如圖25,圖26,圖27,圖28所示。

6)會后處理

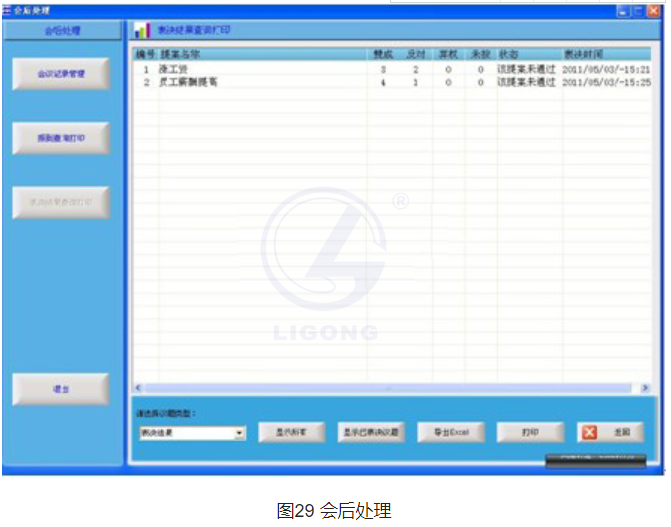

會議召開完畢后,會議主辦方可對會議進行總結,包括會議記錄管理,報道查詢打印,表決結果查詢打印等,如圖29所示。
