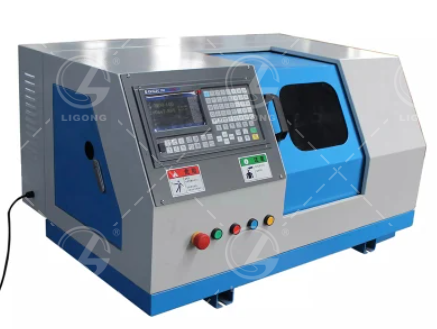

LG-210CNC型桌面級數控車床

一、技術參數要求

加工范圍	車床最大回轉直徑	210mm
	拖板上面最大回轉直徑	105mm
	兩頂尖的距離	400mm
主軸	卡盤規格	100mm
	主軸轉速	50-3000r/min
	主軸通孔	26mm
	主軸規格	MT3
	主軸電機功率	1100W
進給軸	電機類型	brushless motor / servo
	X軸行程	80mm
	Z軸行程	250mm
	最大移動速度	2000mm/min
	最大進給速度	500mm/min
	進給電機	1.9 / 2.4Nm
刀架	刀位數	4 position / 4 electric tool carrier
刀架	刀具尺寸	10*10mm
尾座	尾座套筒錐度	MT2
	套筒直徑	22mm
	套筒行程	65mm
精度	定位精度	0.015mm
	重復定位精度	0.01mm
	電源	230/120V SIEMENS 380V
	數控操作系統	210CNC KT801系統（步進電機）
其他	機床重量（凈重/毛重）	/95kg stand : 110/130kg
	機床尺寸（桌面）	900550600mm
	包裝尺寸（桌面 /帶底座）	1030590680mm

二、教學課件資源要求

（一）教程要求

1、數控車床操作基礎：數控車床安全文明生產；工件在數控車床上定位與裝夾；數控車床常用刀具的選用；數控車床加工工藝規程文件擬定。

2、軸類零件的典型表面數控車削加工：簡單型面程序編制在數控車床仿真軟件上的加工；端面及階梯軸在數控車床仿真軟件上的加工；階梯軸在數控車床仿真軟件上的加工。

3、盤類零件的數控車削加工：普通盤類零件的車削加工；復雜盤類零件的數控車削加工。

4、套類零件的數控車削加工：普通套類零件的數控車削加工；套類零件內外槽的數控車削加工。

5、螺紋類零件的數控車削加工：圓柱螺紋類零件的數控車削加工；圓錐螺紋類零件的數控車削加工。

6、綜合零件的數控車削加工：典型子程序零件在數控車床的加工；用戶宏指令零件的數控加工；異形軸及競賽配合組件的數控車削加工。

7、特殊零件的創意設計與數控加工：國際象棋在數控車床的加工；工藝品的數控加工。

8、數控車床自動編程加工：軸類零件的造型與自動編程加工；套類零件的造型與自動編程加工；異形零件的造型與自動編程加工。

（二）數控機床故障診斷與維修課件

（1）進給伺服系統的故障診斷與維修：進給伺服系統概述、進給伺服系統參數的設定與調整、進給伺服系統軟件報警原因分析與處理、進給伺服系統硬件報警的分析、位置檢測反饋系統的故障分析與排除；

（2）數控機床常見機械故障診斷與維修：數控機床機械結構故障概述、主傳動系統與主軸部件的故障診斷與維修、進給傳動系統的故障診斷及維護。

（3）數控機床的認知：數控機床的組成與工作過程、數控機床機械結構簡介、常見的各種數控機床；

（4）主軸驅動系統的故障診斷與維修：主軸驅動系統概述、主軸伺服系統的故障形式及診斷方法、主軸的準停、直流主軸驅動裝置的故障診斷與維護、交流主軸驅動系統的維護與故障診斷；

（5）數控機床的安裝、調試、檢驗與維護：數控機床的安裝、數控機床的調試、數控機床的檢驗與驗收、數控機床的維護；

（6）數控機床PLC的應用與故障診斷：PLC的組成與工作原理、數控機床的PLC、　FANUC 0i系統PMC性能簡介、數控機床PLC控制的故障診斷；

（7）數控系統的故障診斷與維修：數控系統的特點、數控系統電源類故障診斷與維修、數控系統顯示類故障診斷與維修、數控系統軟件故障診斷與維修、數控系統的硬件故障診斷。

（三）車床銑床數控系統仿真教學軟件
