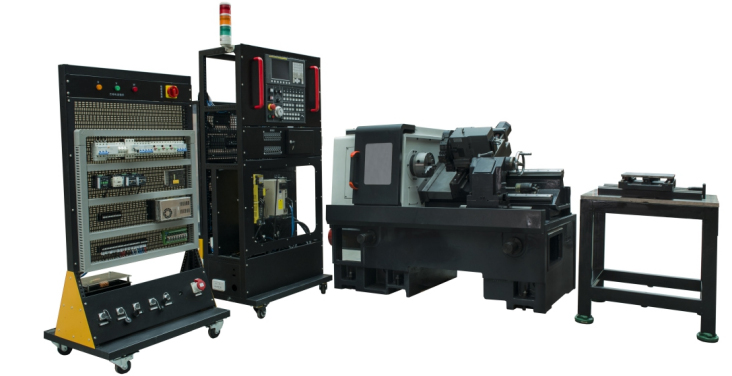

LGY-SK05型數控車床實訓設備

一、設備概述

LGY-SK05型數控車床實訓設備適合于中等職業學校的數控裝調維修專業、數控加工專業、機電一體化專業的教學與實訓，是根據中等職業學校數控維修專業教學特點，結合企業的實際需求以及崗位技能工藝規范要求而開發的具有生產型功能與學習型功能的實訓設備，該設備采用模塊化結構，通過不同的組合，完成數控車床的電氣裝配與測試、十字滑臺功能部件的機械裝配與調整、數控車床功能調試與故障排除、零件試切加工、數控車床的維護保養等實訓項目，滿足企業對這類型人才的需求。還適合用于數控裝調維修技能大賽、數控裝調工的職業技能鑒定。

二、技術參數

（1）電氣控制單元參數

1）電源：三相五線 AC 380V±10% 50Hz；

2）數控控制臺尺寸：長（mm）×寬（mm）×高（mm）＝800×600×1800；

3）漏電保護：漏電動作電流≤30mA；

4）缺相自動保護、過載保護

（2）電氣安裝實訓單元參數

1）電源：三相五線 AC 380V±10% 50Hz；

2）數控控制臺尺寸：長（mm）×寬（mm）×高（mm）＝800×600×1600；

（3）機床參數

最大回轉直徑： φ460mm

最大加工直徑：φ400 mm

刀架上最大加工直徑：φ170 mm

最大加工長度：350mm

兩頂尖距離：370mm

卡盤尺寸：6″手動卡盤

主軸型式：ISOA2－5

主軸轉速范圍：50～5000r/min

主軸通孔直徑：φ56mm

棒料通徑：φ42mm

最小分辨率：0.001mm

快速移動速度：X軸15 m/min Z軸18 m/min

切削進給速度：0～5000 mm/min

X/Z軸最大行程：X軸 210mm Z軸410mm

X/Z軸連接方式：直連

主軸伺服電機功率：5.5kw-7.5kw

主軸潤滑：使用進口高級潤滑脂潤滑，全封閉，免維護

六工位電動刀架

床身形式及斜度：整體式/30°

X/Z軸導軌形式：線性導軌

X/Z軸絲杠形式：滾珠絲杠

環境溫度： 0～40°C

濕度： ≤85%

（4）十字滑臺功能部件參數

1）電源：三相五線 AC 380V±10% 50Hz；

2）外形尺寸：長（mm）×寬（mm）×高（mm）＝800×600×1400；

3）絲杠行程：280mm

4）絲杠參數（直徑mm/螺距mm）:16/05
