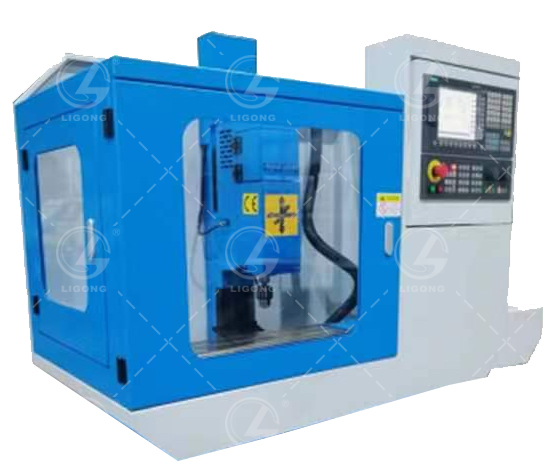

LG-DM20CNC型桌面級數控銑床

一、技術參數要求

參數
工作臺
工作臺尺寸（長×寬）	500*180
T型槽（數量×寬度×間距）	3-12/40mm
行程
X軸行程	210 / 480 mm
Y軸行程	190mm
Z軸行程	300mm
加工范圍
最大鉆孔直徑	20mm
最大銑削直徑	20mm
最大攻絲直徑	M8
主軸
主軸中心至立柱導軌距離	240mm
主軸端面至工作臺面距離	300mm
主軸轉速	3000rpm
主軸錐度	MT2 / MT3
主軸功率	1.2kw
主電機類型	Brushless motor / Servo motor
進給
進給電機扭矩（X/Y/Z軸）	1.9/1.9/1.9 N.m
進給電機類型	GSK980MDc
數控操作系統	南京開通系統
尺寸
外形尺寸（長x寬x高）	13507501800mm
凈重/毛重	300/340kg
隨機配件	彈性銑夾頭套件、冷卻系統、電子手輪、鉆夾頭鑰匙、鉆夾頭、鉆夾頭錐柄、平口鉗、外六角螺栓、墊圈、 T形螺母、內六角扳手、雙頭扳手、螺絲刀、油壺、套筒扳手、麻花鉆頭1把、銑刀2把、拉桿、機床硬件說明書、數控系統編程說明書、數控系統操作說明書、彈性銑夾頭套件。

二、教學課件資源要求

（一）數控銑床操作工教程要求

（二）機床電氣的控制與維修課件要求

（1）數控機床伺服系統：位置控制、主軸定向控制、伺服系統性能及參數、全數字式伺服系統；

（2）數控機床驅動電機：步進電動機、伺服電動機、主軸電動機；

（3）數控機床的維護與保養：數控機床合理使用及保養、數控設備的操作規程、數控機床的維護保養規則；

（4）驅動裝置：步進驅動裝置環形分配原理、晶閘管直流驅動裝置、晶體管直流脈寬調制驅動裝置、交流異步電動機驅動裝置；

（5）插補原理：逐點比較法、數字積分插補法、數據采樣插補法；

（6）位置檢測傳感器及應用、檢測元件基礎知識、角編碼器、光柵測量裝置、旋轉變壓器和感應同步器、磁柵；

（7）典型數控系統介紹：FANUC數控系統、SIEMENS系統、國產數控系統簡介、開放式數控系統；

（8）數控機床的維修技術：數控機床故障診斷與維修技術、數控機床的參數、接口及PLC、常見數控機床故障診斷與維修；

（9）數控機床電氣控制基礎知識：數控機床常用低壓電器、數控機床電氣控制原理圖、數控機床電氣控制線路的基本規律；

（10）可編程控制器：可編程序控制器的性能、特點及分類、S7-200系列PLC的內存結構及尋址方法、可編程序控制器的結構和工作原理、S7-200PLC編程指令、梯形圖程序的編寫規則。

LG-DM20CNC型 桌面級數控銑床
