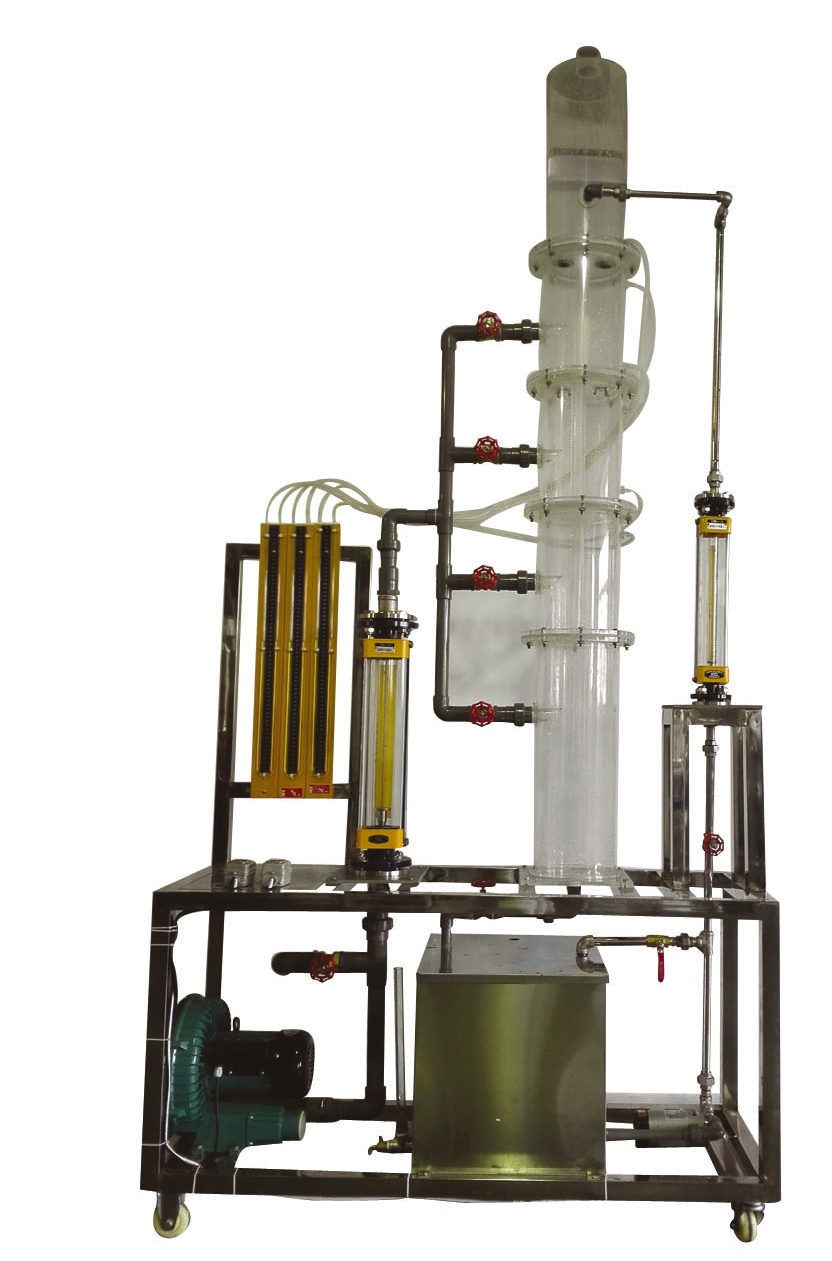

LGH-LT02T型板式塔流體力學演示實驗裝置

一、裝置特點
1.LGH-LT02T型 板式塔流體力學演示實驗裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2.設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3.LGH-LT02T型 板式塔流體力學演示實驗裝置塔體部分采用全透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。
4.分別采用三種（篩板、浮閥、泡罩）不同的經典塔板，有助于開闊學生視野。
5.塔體進氣位置可調，可驗證不同塔板的泛塔氣速。
6.LGH-LT02T型 板式塔流體力學演示實驗裝置設計可360度觀察，實現全方位教學與實驗。

二、裝置功能
1.了解板式塔的基本構造，觀察板式塔工作時塔板上的水力狀況。
2.學會識別板式塔內出現的幾種操作狀態，并分析這些操作狀態對塔性能的影響。
3.測定不同類型板式塔（篩板、浮閥、泡罩）的水力學特性，并了解其特點。
三、設計參數
1.常壓、常溫操作。
2.板式塔：篩板、浮閥、泡罩。
3.篩板、浮閥、泡罩塔板壓降：1-5KPa。
4.液體流量：25-250L/h。
5.氣體流量：4-40 m3/h。
四、公用設施
1.水：裝置自帶水箱循環使用。
2.電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3.氣：空氣來自風機（自帶氣源）。
4.實驗物料：水---空氣，外配設備：無。
五、主要設備
1.有機玻璃塔體（篩板、浮閥、泡罩）：φ200×2000mm ，板間距300mm。
2.塔底水封槽：500×400×400 mm，304不銹鋼材質，水可自動放凈。
3.液體轉子流量計：LZB-15， 25—250 L/h。
4.氣體轉子流量計：LZB-40， 4—40 m3/h。
5.篩孔板：φ3mm孔，等腰三角形排列，開孔率 5.5%。
6.泡罩板：φ50 泡罩3個。
7.浮閥板：φ39標準F型浮閥3個，*小開度2.5，*大開度8.5。
8.U型型管壓差計，±3000Pa。
9.鼓風機：旋渦氣泵,功率 750W，*大流量72m3/h。
10.接觸器、開關、漏電保護空氣開關。
11.304不銹鋼管路、水箱、管件及閥門。
12.304不銹鋼儀表柜：測控、電器設備在實驗架上。
13.304不銹鋼材質框架1300*550*2200mm(長×寬×高)，帶腳輪及禁錮腳。
六、測控組成

變量	檢測機構	顯示機構	執行機構
液體流量	轉子流量計	就地顯示	手動
氣體流量	轉子流量計	就地顯示	手動
塔體壓降	U型管壓力計	就地顯示	無
