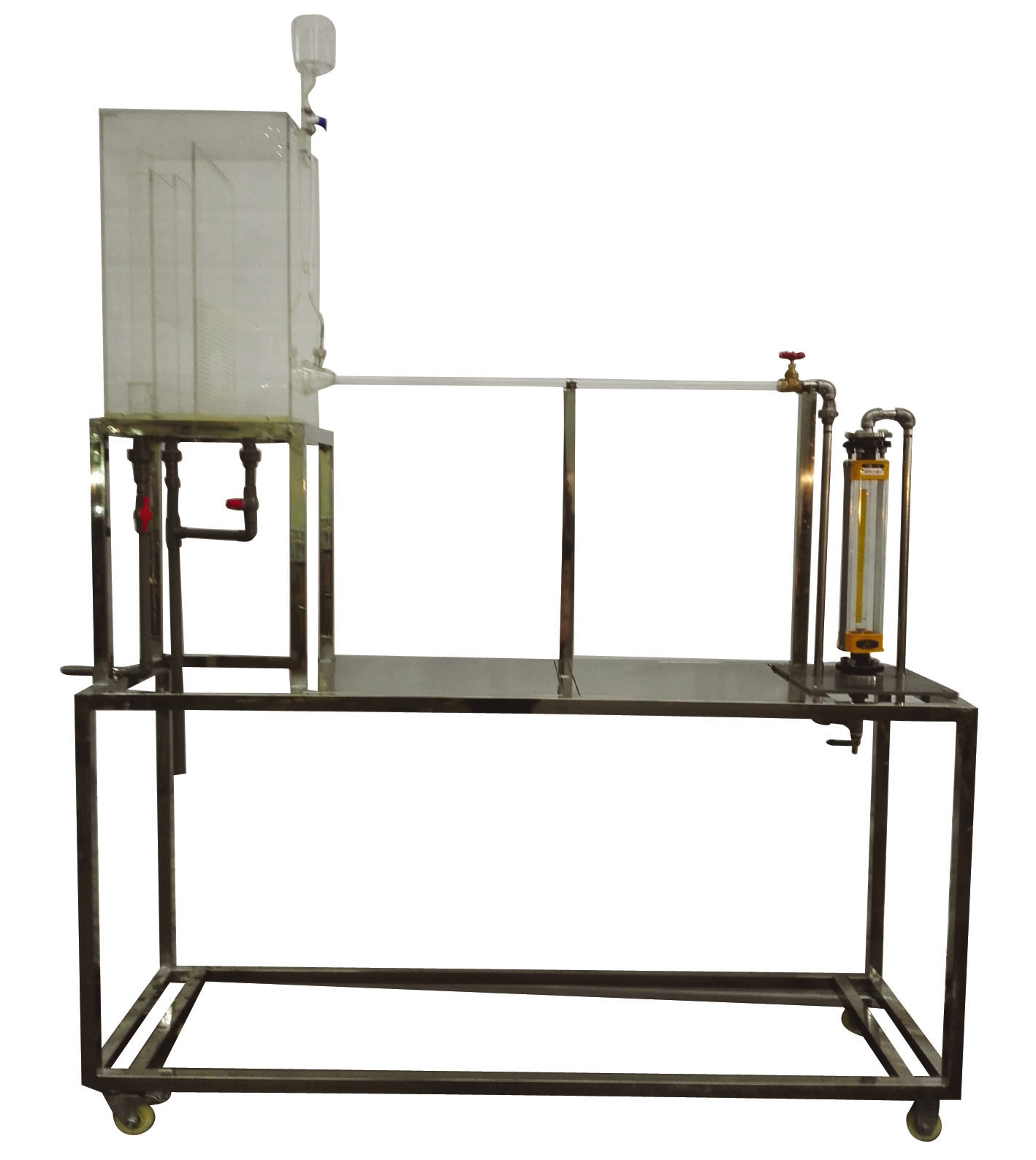

LGH-LN01型雷諾實驗裝置

一、裝置特點
1.整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2.LGH-LN01型 雷諾實驗裝置設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3.LGH-LN01型 雷諾實驗裝置主體部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。
4.本實驗裝置可觀察流體在圓直管內作層流、過渡及湍流流動現象，具有良好的實驗效果。
5.LGH-LN01型 雷諾實驗裝置設計可360度觀察，實現全方位教學與實驗。

二、裝置功能
1.能定性并且直觀地觀察到層流、過渡流、湍流等各種流型。測定出臨界雷諾數。
2.清晰地觀察到流體在圓管內流動過程的速度分布。
3.可測取臨界Re數。
三、設計參數
雷諾數：500~5000。液體流量：25~250L/h。常溫、常壓操作。
四、公用設施
1.水：需自來水提供實驗用水，實驗過程中消耗自來水。
2.電：無
3.藥品：水溶性紅墨水。
4.實驗物料：自來水。
五、主要設備

1.轉子流量計：25~250 L/h。
2.高位水箱：優質有機玻璃材質，可視溢流及穩液位設計，能自動放凈。
3.實驗管段：優質有機玻璃材質，內徑d=14mm，觀察段長500mm。
4.其余管段：復合管約2000mm，304不銹鋼管約1000mm，優質有機玻
璃管約1000mm，304不銹鋼彎頭、三通等。
5.304不銹鋼框架1600*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。

六、測控組成

變量	檢測機構	顯示機構	執行機構
液體溫度	玻璃溫度計	溫度就地顯示	溫度計
液體流量	轉子流量計	流量計就地顯示	管路出口閘閥（手動）
