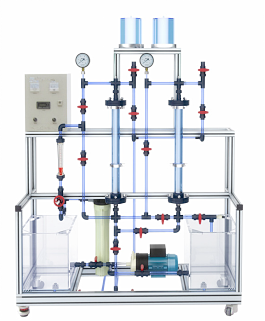

LG-LZJH型離子交換實驗裝置

一、裝置功能

1、了解離子交換進行水處理的流程；

2、裝置采用串聯復合床，可以實現交換產水、反洗、再生、正洗等操作；

3、管路內實驗介質流動狀態全程清晰可視。

4、學會用電導儀分析純水的方法。

5、可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項。

二、主要配置

陰、陽交換柱、耐酸堿泵、離子交換樹脂、液體轉子流量計、原水箱、淡水槽、濃水槽、再生液投配裝置、防腐工程塑料透明管道閥門、電導率儀、高品質鋁合金型材框架

三、公用設施

1、水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

2、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

3、實驗物料：自來水

四、技術參數

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。

2、不銹鋼增壓驅動泵：揚程12m，功率260W。

3、交換柱：離子交換柱由有機玻璃制成：尺寸Φ60×700mm，配離子交換樹脂。

4、水箱：60L，優質透明材質。

5、過濾器：10英寸粗濾器，內裝5μm微孔膜折疊濾芯，數量1個

6、轉子流量計：6~60L/h，水

7、壓力就地顯示：防震指針式壓力表，量程0～0.4MPa。

8、轉子流量計：原水流量40～400L/h，淡水流量16-160L/h，濃水流量16-160L/h。

9、電導儀：0～2000μs/cm，在線檢測純水電導率。

10、管路：透明，壁厚≥2.0mm，透明可視材質。

11、儀表柜為304不銹鋼內外噴塑。

12、正泰電器：接觸器、開關、漏電保護空氣開關。

13、外形尺寸：1400×550×1700mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

14、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
